Теперь надо сказать несколько слов о самой важной и самой сложной из частей пулемета — о замке. Важной я ее называю не потому, что без нее нельзя обойтись, а без других можно, — я уже говорил, что ни без одной части пулемет стрелять не будет, — а потому, что она чаще других засоряется и ломается, почему и требует уменья ее исправить или заменить.

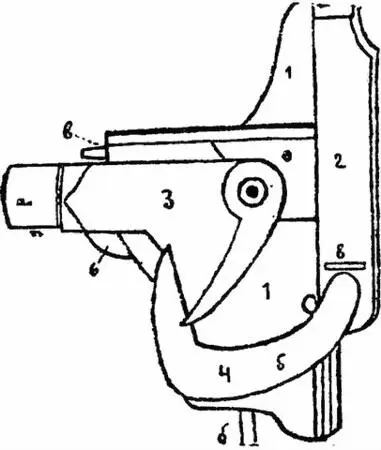

Рис. 3.Пулеметный замок (собранный).

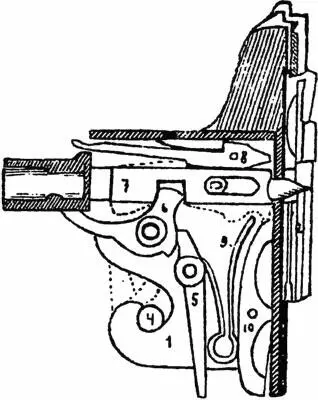

Рис. 4.Пулеметный замок в разрезе.

1. Остов замка. — 2. Боевая личинка. — 3. Замочные рычаги. — 4. Под'емные рычаги. — 5. Нижний спуск. — 6. Ладыжка. — 7. Ударник. — 8. Верхний предохранительн. спуск.

Замок в пулемете это то же самое, что затвор в винтовке; он запирает ствол при выстреле, посылает следующий патрон в патронник, и наконец, вытаскивает стреленную гильзу.

На рис. №№ 3 и 4 изображен замок в собранном виде и в разрезе, на котором видны все лежащие внутри замка части. Я не буду подробно останавливаться на описании частей замка потому, что это было бы очень долго, а для человека, не имеющего замка в руках, непонятно. Перечислю только части, и вкратце скажу, для чего каждая служит.

Остов замка (1) — соединяет все части. Боевая личинка (2) — запирает ствол при выстреле, посылает новый патрон в патронник и вытаскивает старый. Замочные рычаги (3) — соединяют замок с шатуном и двигают под'емные рычаги (4), а эти поднимают боевую личинку вверх. Нижний спуск (5) — задерживает ударник (7) на боевом взводе и спускает его, освобождая ладыжку (6), при помощи которой ударник взводится на боевой взвод и удерживается на нем. Сам ударник служит для разбивания капсюля патрона. Верхний предохранительный спуск (8) — удерживает ударник на предохранительном взводе. Боевая пружина (9) — разжимаясь с силой, посылает ударник вперед. Вкладыш (10) — служит для скольжения пружины, когда ее вставляют в замок, и для упора круглой части пружины. Вот все самые краткие сведения о замке пулемета.

Окончив описание тела пулемета, перейдем к станку.

Я уже говорил, что существует много образцов станков и каждый из них имеет и хорошие, и дурные стороны и в то время, как один хорош для крепости (удобен и хорошо защищен, но тяжел), другой для перевозки по горам (мал и легок, но малоудобен), третий представляет из себя середину и наиболее пригоден для всякой местности и ровной, и гористой. Таким станком и является станок системы Соколова, на котором стоит большинство наших пулеметов.

Этот станок очень хорош тем, что его, не разбирая и не снимая пулемета, очень быстро можно установить так, что наводчик стреляет сидя или лежа. При перевозке с места на место можно по желанию — превратить станок в носилки и нести его вдвоем на руках, можно катить за собой, как тележку, или сложить его так, что он будет удобен для навьючивания, т.-е. для установки на седле лошади.

Кроме этих достоинств, Соколовский станок хорош тем, что, благодаря ему, можно сильно поднимать и опускать ствол пулемета, а это необходимо, когда приходится стрелять сверху вниз (напр. с чердака дома) или наоборот (напр. из оврага по вершине горы).

Главные части станка следующие (см. рис. № 1): стол (к), к которому прикрепляется пулемет и который, поворачиваясь, позволяет направлять пулемет вправо и влево Приспособления для грубой наводки (м) и тонкой наводки (н), работая которыми можно поднимать и опускать ствол. Остальная часть станка называется остовом . Она состоит из 2 рельс (л), по которым можно передвигать стол, а вместе с ним и пулемет, чтобы сразу круче поднять или опустить ствол. К рельсам на оси приделана пара колес (р), на которых пулемет перекатывается; кроме того, у остова имеется две ноги (о) для того, чтобы, расставив их, можно было стрелять из пулемета сидя, и хобот (п) с маленьким колесом и подушкой для наводчика.

За последнюю войну выяснили на практике, что в бою очень редко приходится стрелять из пулемета сидя, и поэтому теперь стали делать станки без ног, тем более, что это делает пулемет легче, что очень важно.

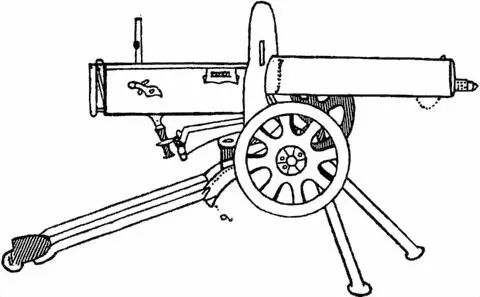

Рис. 5.Пулемет на станке для стрельбы из положения "сидя".
