7,62 мм снайперская винтовка МЦ 116М на базе спортивной винтовки МЦ 116 под патроны 7,62х54 мм Техническое описание и инструкция по эксплуатации

Каждая винтовка должна иметь маркировку и клейма, приведенные в таблице 1

Таблица 1

7,62 мм снайперская винтовка МЦ 116М № … изготовлена и принята в соответствии с обязательными требованиями МЦ 116М ТУ и признана годной для эксплуатации.

Начальник ОТК

М.П.

… личная подпись …расшифровка подписи

…год, месяц, число

9.1Консервацию винтовки и ЗИП проводят по ГОСТ9.014 вариант защиты В3-1, вариант внутренней упаковки ВУ-1.

Консервацию оптического прицела проводят по варианту защиты В3-15, вариант внутренней упаковки ВУ-5.

9.2Законсервированную винтовку и ЗИП упаковывают в чехол МЦ116М Сб9, изготовленный по чертежам предприятия-изготовителя.

9.3В чехол вкладывают руководство по эксплуатации и упаковочный лист, составленный по форме, принятой на предприятии-изготовителе. Упаковочный лист должен быть подписан лицами, проводившими упаковку и представителями ОТК.

7,62 мм снайперская винтовка МЦ 116М, №… упакована … (наименование или код изготовителя) согласно требованиям, предусмотренным в МЦ 116М ТУ.

… должность … личная подпись … расшифровка подписи

… год, месяц, число

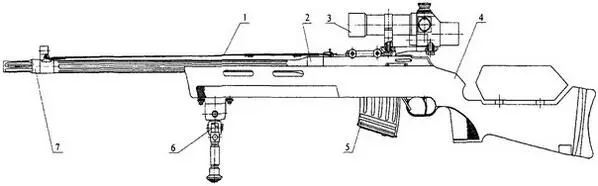

1 — противомиражное устройство; 2 — ствол с коробкой; 3 — оптический прицел; 4 — ложа; 5 — магазин; 6 — сошки; 7 — пламегаситель

Рисунок 1 ― 7,62 мм снайперская винтовка

1 — пламегаситель; 2 — мушка; 3 — ствол; 4 — целик; 5 — коробка

Рисунок 2 — Ствол с коробкой

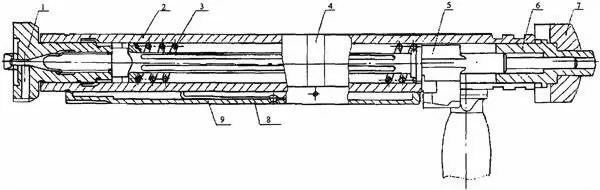

1 — личинка боевая; 2 — затвор с рукояткой; 3 — пружина ударника; 4 — кольцо разрезное; 5 — ударник; 6 — фиксатор; 7 — вкладыш; 8 — пружина планки; 9 — планка

Рисунок 3 — Затвор

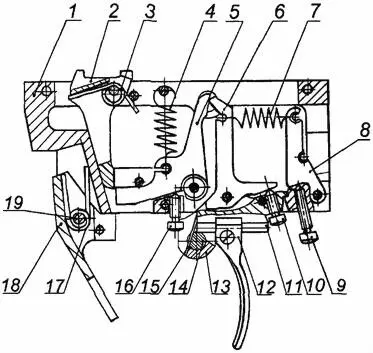

1 — корпус спускового механизма; 2 — шептало ударника; 3 — пружина шептала; 4 — пружина шептала промежуточного; 5 — шептало промежуточное; 6 — шептало спуска; 7 — пружина спуска; 8 — опора пружины шептала; 9, 10 и 16 — винты регулировочные; 11 — основание шептала спуска; 12 — крючок спусковой; 13 — корпус предохранителя; 14 — предохранитель; 15 — пружина предохранителя; 17 — пружина защелки магазина; 18 — защелка магазина; 19 — ось защелки магазина

Рисунок 4 — Механизм спусковой

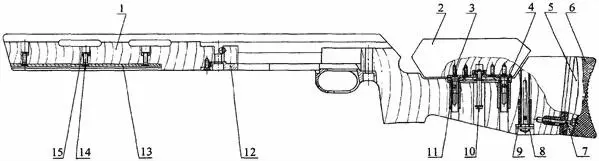

1 — ложа с врезными деталями; 2 — опора щеки; 3 — шуруп; 4 — основание стержней; 5 — основание; 6 — затыльник; 7 — винт затыльника; 8 — опора; 9 — трубка опоры; 10 — стяжной винт; 11 — стакан; 12 — скоба; 13 — рейка; 14 — винт рейки; 15 — гайка рейки

Рисунок 5 — Ложа

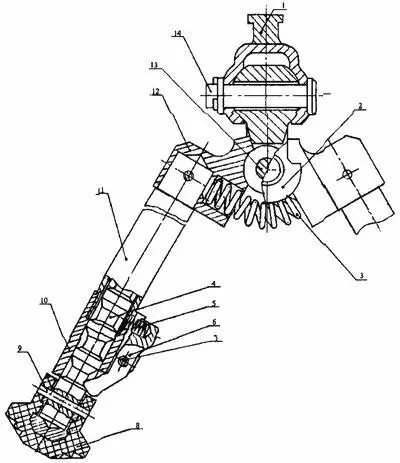

1 — основание; 2 — шарнир; 3 — пружина; 4 — стержень; 5 — пружина защелки; 6 — защелка; 7 — ось защелки; 8 — наконечник; 9 — ось наконечника; 10 — корпус защелки; 11 — опора; 12 — корпус опоры; 13 — ось шарнира; 14 — ось основания

Рисунок 6 — Сошки

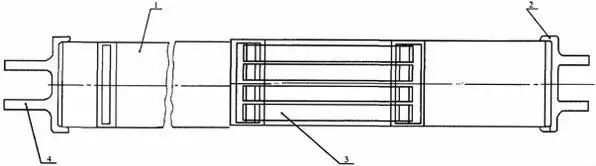

1 — тесьма; 2 — пряжка задняя, 3 — тесьма эластичная; 4 — пряжка передняя

Рисунок 7 — Устройство противомиражное

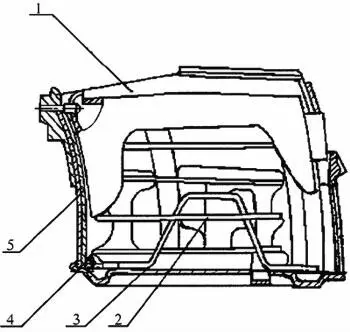

1— подаватель; 2 — пружина подавателя; 3 — крышка магазина; 4 — планка; 5 — корпус магазина

Рисунок 8 — Магазин

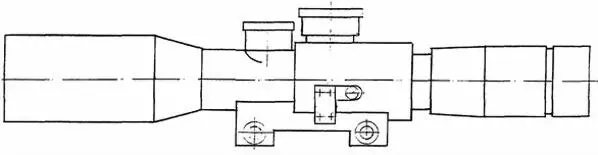

Рисунок 9 — Оптический прицел ПОСП-8x42L

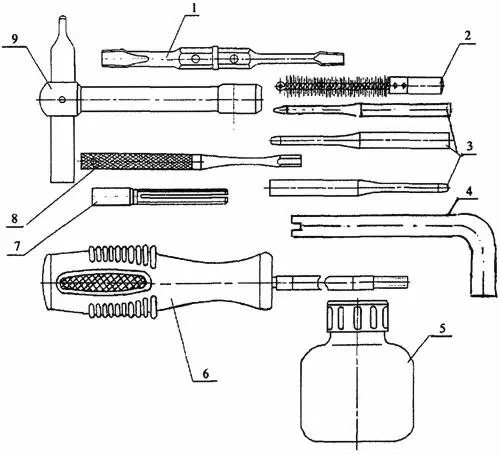

1 — отвертка; 2 — ершик щетинный; 3 — выколотки; 4 — ключ; 5 — масленка; 6 — шомпол; 7 — протирка; 8 — отвертка; 9 — ключ
