При симметричном расположении пробоин среднюю точку попадания можно определить одним из следующих способов:

а) рядом лежащие пробоины соединить попарно; середины обеих прямых снова соединить и полученную линию разделить пополам; точка деления и будет средней точкой попадания (рис. 80);

б) пробоины соединить крест-накрест прямыми линиями; пересечение этих линий будет средней точкой попадания (рис. 81).

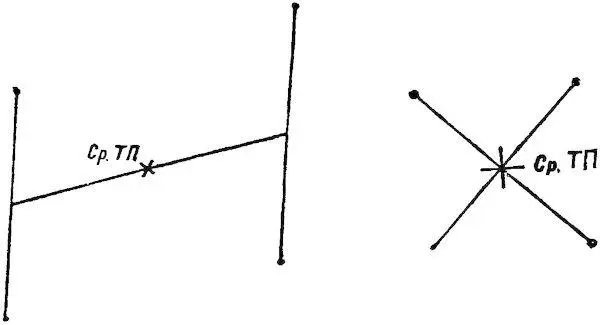

Рис. 81и 81. Определение средней точки попадания по четырем пробоинам, когда они расположены симметрично

Если одна из пробоин значительно отделилась от остальных, то её следует отбросить и определить среднюю точку попадания по трём пробоинам. Для этого: две пробоины соединить прямой линией; б) середину этой линии соединить с третьей пробоиной; в) эту новую линию разделить на три равные части; точка, отстоящая на два деления от третьей пробоины, и будет средней точкой попадания.

Средняя точка попадания должна совпасть с контрольной точкой или может отклониться от неё в любом направлении не более чем на 3 см.

Если средняя точка попадания отклонилась от контрольной более чем на 3 см, то соответственно этому производится изменение в положении мушки: мушка передвигается влево (вправо), если средняя точка попадания оказалась левее (правее) контрольной точки.

Перемещение вершины мушки на 0,5 мм (две точки) перемещает среднюю точку попадания при стрельбе на 100 м примерно на 5 см.

Уточнение положения средней точки попадания по высоте путём подпиливания или замены мушки при стрельбе одиночными выстрелами не производится. Это делается после окончательной проверки боя автоматическим огнём.

116. После проверки боя пулемёта одиночными выстрелами производится окончательная проверка и приведение пулемёта к нормальному бою автоматическим огнём. Для этого наводчик производит с закрепленными механизмами очередь в 10 выстрелов, с наводкой пулемёта под нижний обрез точки прицеливания, проверяя по окончании стрельбы, не сбилась ли наводка.

Бой пулемёта признаётся нормальным, если не менее 8 пробоин из 10 вмещается в прямоугольник высотой 16 см и шириной 14 см и если средняя точка попадания при этом отстоит от контрольной точки не далее чем на 6 см по высоте и 5 см по боковому направлению.

Примечание. Средняя точка попадания при окончательной проверке автоматическим огнём определяется следующим способом: а) из всех пробоин отбрасываются наиболее удалённые, но не более двух; б) сверху или снизу отсчитывается половина оставшихся пробоин и отделяется горизонтальной чертой; в) таким же порядком отсчитывается половина пробоин справа или слева и отделяется вертикальной чертой; точка пересечения горизонтальной и вертикальной линий определить положение средней точки попадания (рис. 82).

Если при автоматической стрельбе средняя точка попадания отклонилась от контрольной более чем на 6 см по высоте и 5 см по боковому направлению, то после проверки установки пулемёта нужно изменить положение мушки: мушка передвигается в стороны, как и при проверке одиночными выстрелами, и подпиливается или заменяется новой при отклонениях средней точки попадания по высоте. После этого стрельба повторяется.

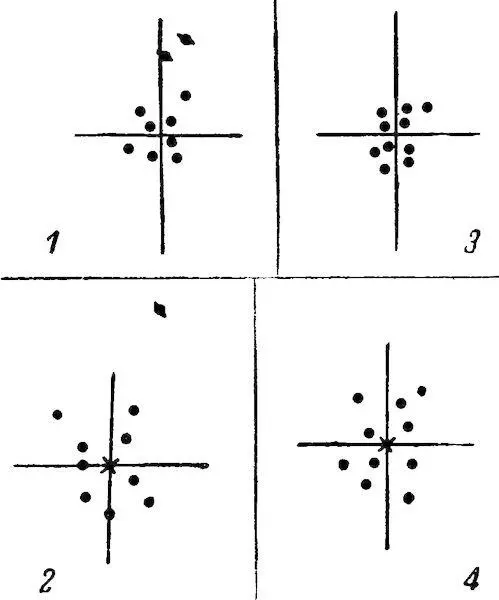

Рис. 82.Определение средней точки попадания по 10 или по 8 пробоинам

Если в результате повторной стрельбы и соответствующего исправления положения мушки бой пулемёта всё же не удаётся довести до установленных норм как в отношении кучности, так и совмещения средней точки попадания с контрольной, пулемёт должен быть отправлен в оружейную мастерскую для осмотра и исправления. Вместе с пулемётом отправляется отчётная карточка с отметкой полученных попаданий как при стрельбе одиночными выстрелами, так и при автоматической стрельбе (первой и повторных).

Когда пулемёт будет приведён к нормальному бою, положение мушки отмечается кернением (риской) на переднем срезе мушки и приливе кожуха. Старые метки зачищаются.

117. Проверка боя запасных стволов производится одновременно с комплектным, по правилам, изложенным выше, с той разницей, что никаких изменений в положении мушки для исправления боя, а равно никаких исправлений в самом пулемёте не делается. Отклонение средней точки попадания в стороны и по высоте при проверке запасных стволов отмечается в формуляре в тысячных. Учёт отклонения пуль при стрельбе из таких стволов производится путём внесения поправок по прицелу и целику.
