Министерство обороны СССР - Германский автоматический пистолет Вальтер обр. 1938 г.

Одновременно с движением затвора курок отводится назад. Нижний конец курка поднимает шептало спускового приспособления и заскакивает за нижний упор шептала, чем достигается фиксирование курка со взведенной боевой пружиной в крайнем заднем положении. Благодаря давлению боевой пружины, которая взводится при движении курка назад, затвор в заднем положении меняет направление своего движения и движется вперед. При этом происходит автоматическое заряжание следующим патроном. На последнем участке движения затвора ствол слова увлекается вперед благодаря принудительному поднятию запирающей личинки, приходит с затвора и в крайнее переднее положение, где и происходит сцепление ствола с затвором.

Такое взаимодействие может происходить до тех пор, пока не будет опустошен магазин. После того, как будет расстрелян последний патрон, затвор задерживается затворной задержкой в крайнем заднем положении. Затворная задержка поднимается под действием пружины подавателя магазина. Таким образом, пистолет останавливается со взведенным курком и открытым затвором. Освобождение затвора можно произвести заменой пустого магазина полным путем оттягивания затвора левой рукой назад, или нажатием на затворную задержку.

Разряжание

Перед разряжанием оружие нужно поставить на предохранитель. При разряжании оружие крепко удерживают за рукоятку в правой руке. Дульный срез направляют вперед и вниз. Левой рукой нажимают на защелку магазина и вытягивают помещающийся в рукоятке магазин. Оставшийся в. стволе патрон удаляют путем неоднократного оттягивания и отпускания затвора.

Разборка пистолета производится для ремонта, чистки, смазки и осмотра.

Для разборки необходимо:

1. Поставить пистолет на предохранитель.

2. Разрядить пистолет.

3. Взять пистолет в левую руку.

4, Правой рукой оттянуть затвор назад до упора.

5. Указательным пальцем левой руки повернуть затворную задержку вперед до слышимого щелчка.

6. Совместить передний обрез остова затвора с передним краем рамки.

7. Нажимая на спусковой крючок спустить курок.

8. Подать затвор со стволом вперед и отделить их от рамы

9. Взять затвор и ствол в правую руку, большим пальцем правой руки нажать на болт запирающей личинки и левой рукой вытянуть ствол из затвора.

10. Вынуть правой рукой запирающую личинку из ее гнезда между направляющими.

Дальнейшую разборку производить не рекомендуется.

Для сборки необходимо:

1. Ствол с направленным кверху дульным срезом поместить в левую руку.

2. Вставить запирающую личинку в ее гнезда между направляющими.

3. Вставить ствол в затвор.

4. Взять рукоятку пистолета в правую руку и, прижимая запирающую личинку вверх большим пальцем левой руки, соединить затвор с рамой.

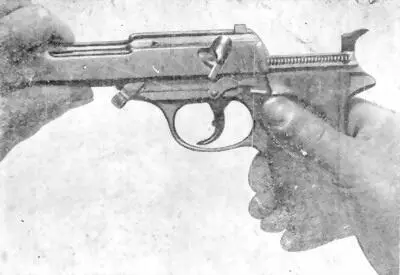

Рис. 3. Соединение затвора и ствола с рамой пистолета.

5. Правой рукой оттянуть затвор в крайнее заднее положение, указательным пальцем левой руки повернуть ствольную задержку на себя. Отпустить затвор.

6. Выключить предохранитель.

7. Неоднократным взведением курка проверить работу механизмов.

Пистолет при правильном обращении с ним и при внимательном уходе и сбережении является оружием надежным и безотказным.

Однако, при длительной работе, вследствие неизбежного износа частей, засорения механизмов, а чаще вследствие неосторожного обращения и невнимательного ухода, в механизмах пистолета могут возникнуть неисправности, нарушающие их нормальную работу и вызывающие задержки при стрельбе.

Для предупреждения задержек при стрельбе необходимо:

1. Соблюдать правила хранения, разборки, чистки и сборки пистолета.

2. Перед заряжанием осматривать патроны; неисправными и грязными патронами пистолета не заряжать; обтирать патроны сначала сухой тряпкой, а затем тряпкой, слегка промасленной ружейной смазкой.

3. Перед стрельбой насухо протирать канал ствола.

4. Трущиеся части пистолета в холодное время года смазывать зимней ружейной смазкой.

5. Обеспечить пистолет от засорения (песком, пылью и т. п.).

При любых задержках следует поступать так:

а) оружие держать в правой руке; дульный срез направлять вперед и вниз;

б) если при неоднократном нажатии на спусковой. крючок выстрела не последует сигнальный штифт показывает, что патрон находится в патроннике, то, выждав несколько секунд, разрядить оружие;
