Методология поиска неисправностей здесь не приводится, т. к. это слишком обширная тема. Наша задача значительно скоромнее — дать читателю первотолчок, сориентировав его, в каком направлении нужно копать, перечислив основные категории поломок и методы с ними, отсортированные в порядке убывания их актуальности. Ну, а остальное, как говорится, дело техники…

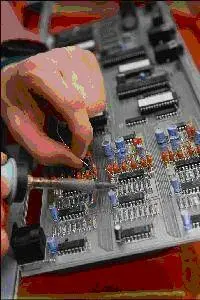

Рисунок 1. В самом разгаре ремонта…

Лазер

Лазерные излучатели, использующиеся в читающих (и особенно пишущих!) приводах — достаточно недолговечные устройства, массово выходящие из строя после нескольких лет эксплуатации. Почему это происходит? Ну, во-первых, сказывается естественная потеря эмиссии излучателя, во-вторых, неблагоприятный режим работы. Уважающие себя производители подгоняют параметры каждого лазера строго индивидуально либо выставляя требуемые режимы подстроечными резисторами (в дешевых моделях), либо занося их непосредственно в саму прошивку (в моделях подороже). Noname выставляют все параметры на средний уровень, который для одних экземпляров головок оказывается слишком низок, а для других — чрезмерно высок. Кстати говоря, при разблокировании DVD-приводов и замене прошивки на ее «хакнутую» версию прежние настройки не сохраняются и если хакер не предпримет попытки их предварительного сохранения, лазер быстро выйдет из строя или будет работать нестабильно.

Снижение яркости свечения лазера увеличивает количество ошибок чтения/позиционирования (часть дисков вообще перестает опознаваться), а начиная с некоторого момента, привод отказывается опознавать диски вообще, зачастую даже и не пытаясь их раскручивать (обычно мотор привода раскручивается только тогда, когда датчик фиксирует отраженный сигнал, а если сигнала нету, считается, что диск не вставлен и нефиг его раскручивать).

Аккуратно разобрав привод, подключите его к компьютеру и посмотрите — вспыхивает ли лазер в момент закрытия лотка. При нормальной эмиссии вы увидите луч даже при дневном освещении, а «подсевший» лазер различим только в затемненной комнате. Если же и в полной темноте никаких следов присутствия луча нет, ищите причину отказа в электронике (только помните, что лазер виден не под всяким углом). Вообще-то, это довольно рискованная операция, т. к. при попадании луча в глаз можно и ослепнуть, однако этот риск не так уж и велик…

Услуги по замене лазерной головки в среднем обходятся в половину стоимости нового привода а учитывая, что научно-технический прогресс не стоит на месте и новые приводы намного лучше старых, смысла в таком ремонте немного. Как вариант, можно попробовать вернуть лазер к жизни просто увеличив питающее напряжение. Проследите проводники, подведенные к лазерному излучателю — в своем пути они должны упираться в резистор, параллельно к которому вам предстоит подпаять еще один, подобрав его сопротивление так, чтобы привод уверенно опознавал все диски. Более честный вариант — выяснив марку чипсета, управляющего лазером (обычно это самая большая микросхема), пошарьтесь по интернету в поисках ее технической спецификации. Там среди прочей полезной информации должен быть описан механизм регулировки мощности лазерного луча. Как правило, за это отвечают один или несколько резисторов, подключенных к чипсету (не к лазерной головке!). Некоторые модели позволяют настраивать лазер через SCSI/ATAPI интерфейс (через специальные команды, описанные в технической документации на привод) или через технологический разъем.

В принципе, лазерную головку можно и разобрать, заменив непосредственно сам излучающий элемент, который можно выдрать из другого привода, однако правильно собрать головку удавалось немногим. На всякий случай ниже приводятся разъясняющие фотографии, демонстрирующие ее устройство, принцип работы и порядок разборки.

Рисунок 2. Лазерная головка в сборе.

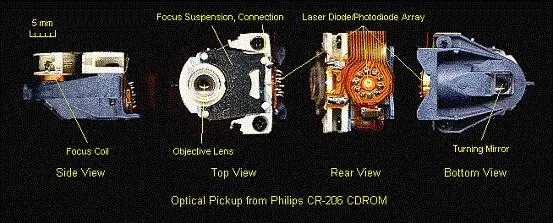

Рисунок 3. Разобранная головка.

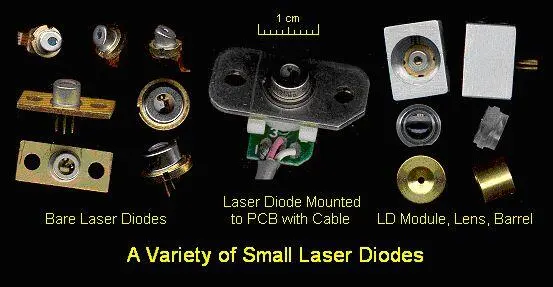

Рисунок 4. Различные модели излучателей.

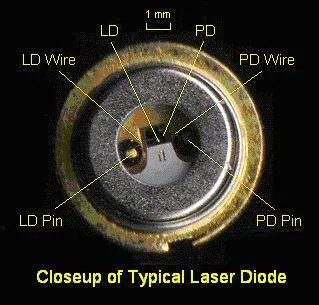

Рисунок 5. Лазерный излучатель крупным планом.
