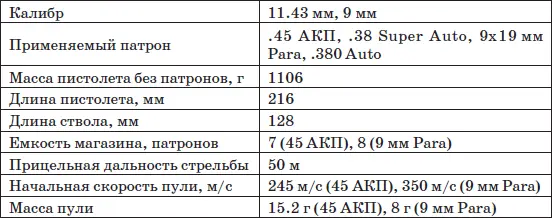

Основные тактико-технические характеристики:

Особенности кинематической схемы

Пистолет Кольт М1911А1 состоит из следующих основных деталей и узлов: ствола, рамы, затвора с выбрасывателем, ударником и прицельными приспособлениями, ударно-спускового механизма, возвратной пружины, автоматического и неавтоматического предохранителей, затворной задержки, магазина, щечек рукоятки.

Отметим основные особенности конструкции.

Ствол качающийся, рядом с казенным срезом в нижней части имеет прилив для серьги, в верхней – два боевых упора. Во время выстрела ствол качается на серьге, осуществляя отпирание ствола. В канале ствола выполнено шесть нарезов.

Возвратная пружина не охватывает ствол, а располагается под ним, в специальной трубке на направляющем стержне. Вообще такое расположение возвратной пружины под стволом или над ним (в некоторых ранних образцах) характерно для большинства пистолетов Браунинга.

Отражатель – неподвижная деталь, смонтированная в левой нижней части рамки.

Спереди затвор закрыт приливом на втулке ствола. В средней части кожуха затвора, перед запирающим ствол выступом и окном для удаления гильз, имеет два выема, в которые входят боевые упоры ствола, осуществляя запирание. Выбрасыватель, представляющий собой упругий стержень, работает как пластинчатая пружина. Ударник подпружиненный, фиксируется в канале затвора упором; благодаря чему контакт бойка с капсюлем происходит только во время выстрела. Прицельные приспособления нерегулируемые в базовой версии и регулируемые в некоторых модификациях.

Затворная задержка и неавтоматический предохранитель фиксируются общей пружиной. Ось заторной задержки одновременно является осью серьги ствола.

Ударно-спусковой механизм состоит из спускового крючка со спусковой тягой, выполненных в виде одной детали, шептала, разобщителя, трехперой спусковой пружины, курка с предохранительным и боевым взводами, боевой пружины на направляющем стержне, толкателя курка и ударника. Левое перо спусковой пружины воздействует на шептало, среднее – на разобщитель, правое – на автоматический предохранитель. Боевая пружина размещается в канале, проходящем во вкладыше, выполняющем также роль задней стенки рукоятки, воздействует на курок посредством толкателя. Разобщитель взаимодействует с выемом затвора верхней своей частью и с выступами шептала – нижней. Когда выстрел произведен и стрелок освобождает спусковой крючок, разобщитель поворачивается под действием среднего пера спусковой пружины и, воздействуя на спусковую тягу, возвращает спусковой крючок в переднее положение.

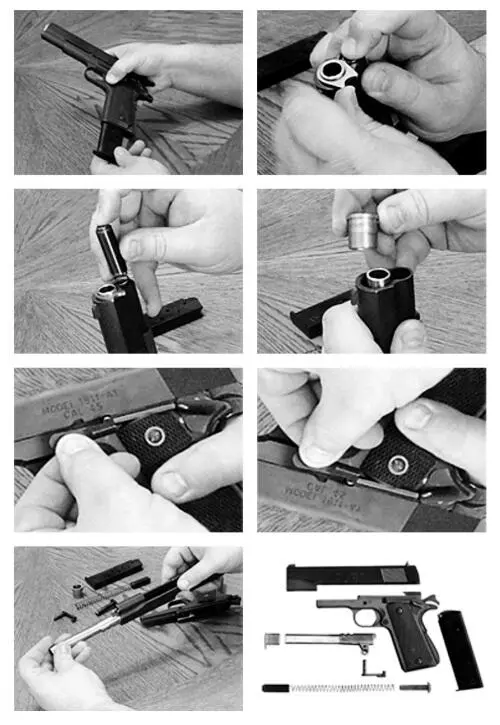

Рис. 8. Неполная разборка пистолета Кольт М1911

Неавтоматический предохранитель флажкового типа может быть поставлен в положение «предохранение» (повернут вверх) только при взведенном курке. При этом блокируются шептало с курком и осуществляется зацепление затвора с рамой, таким образом исключается возможность его взведения. Автоматический предохранитель, подпружиненный правым пером спусковой пружины, располагается на одной оси с неавтоматическим. В положении «предохранение», т.е. когда рука стрелка не охватывает рукоятку, он блокирует спусковую тягу.

Пистолет имеет коробчатый магазин с однорядным расположением патронов. Защелка магазина с пружинным фиксатором находится в рукоятке в основании предохранительной скобы.

Для подготовки пистолета к стрельбе необходимо выполнить обычный набор операций: вставить в рукоятку снаряженный патронами магазин до его фиксации, отвести и отпустить затвор, дослав затвор в патронник и взведя курок. Выстрел возможен только в том случае, когда рука стрелка плотно охватывает рукоятку, выводя автоматический предохранитель из положения «предохранение».

По израсходовании всех патронов подаватель магазина приподнимает затворную задержку, которая своим выступом заходит в вырез на левой стороне затвора и останавливает его в заднем положении, сигнализируя о необходимости замены магазина.

Неполная разборка пистолета осуществляется в следующем порядке:

1. Нажав кнопку защелки магазина, извлечь его из рукоятки.

2. Отведя затвор назад, убедиться в отсутствии патрона в патроннике.
