Для неполной разборки необходимо разрядить оружие (в моделях со сменным магазином после извлечения последнего отвести затвор назад, убедившись в отсутствии патрона в патроннике), утопить фиксирующий штифт крышки магазина, отделить крышку, сдвинув ее вперед, извлечь подающую пружину и подаватель. Отжав упор колодки спускового механизма, что можно сделать только при взведенном курке, движением назад отделить ее вместе с затвором и ствольной коробкой от рамки, взявшись за боковые выступы в задней части колодки.

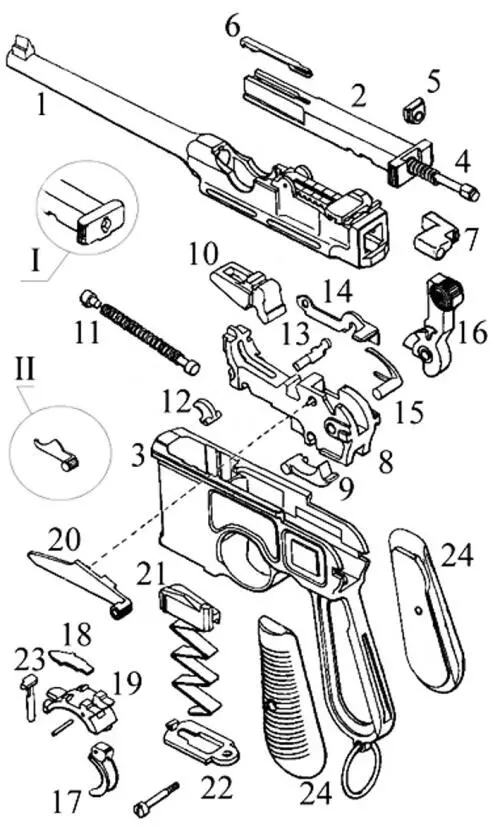

1. Ствол со ствольной коробкой и прицельными приспособлениями

2. Затвор

3. Рамка

4. Ударник с возвратной пружиной

5. Крышка канала ударника (в ранних версиях)

6. Выбрасыватель

7. Упор возвратной пружины

8. Колодка спускового механизма

9. Упор колодки спускового механизма

10. Запирающая личинка

11. Боевая пружина с упором и направляющим стержнем

12. Возвращающая серьга личинки

13. Шептало

14. Рычаг шептала

15. Ось курка и пружина шептала

16. Курок

17. Спусковой крючок

18. Спусковая пружина

19. Колодка спускового крючка

20. Предохранитель

21. Подаватель магазина с пружиной

22. Крышка магазина

23. Фиксирующий штифт крышки магазина

24. Щечки рукоятки

На выносках:

I. Поздний (и наиболее распространенный) вариант оформления затыльника затвора.

II. Поздний вариант предохранителя (блокирует только взведенный курок).

Рис. 2. Основные части пистолета Mauser C-96

Отделить затвор со ствольной коробкой. Разобрать затвор, для чего отверткой повернуть ударник до совпадения его упорных выступов с вырезами в окне затвора и отделить его (в ранних версиях утопить хвостовик ударника и отделить крышку канала ударника). Затем вынуть вправо упор возвратной пружины, отделить затвор от ствольной коробки и извлечь возвратную пружину. Сборка пистолета производится в обратном порядке.

Впечатления эксперта по стрельбе

Хороший надежный пистолет. Большая убойная сила и кучность при стрельбе на небольшие расстояния (реально – до 100 метров). Тяжелый, центр тяжести смещен далеко от кисти, особенно при использовании магазина более 10 патронов. Поэтому тяжело вести прицельную стрельбу «на вскидку» (особенно в условиях скоротечного огневого контакта), необходимо иметь сильное запястье, рука при стрельбе быстро устает. По этой же причине точность прицеливания достигается только при стрельбе с упора. Ствол и затвор находятся намного выше кисти, в связи с чем во время стрельбы еще больше возрастает нагрузка на запястье и происходит заброс ствола вверх, что, правда, частично компенсируется смещенным центром тяжести и выбросом гильзы вверх.

К достоинствам оружия следует, несомненно, отнести большое количество патронов в магазине в отличие от других пистолетов и винтовок того времени, что давало достаточно времени для ведения ближнего боя без перезарядки. Высокая скорострельность. Неприхотлив к погодным условиям (дождь, снег, мороз, песок). При небольших размерах имеет практически параметры карабина, чем отличается от всех видов короткоствольного оружия тех времен. Образ «оружия для путешественника», созданный благодаря кинематографу и романам, во многом соответствует действительности.

Испанские производители, воспользовавшись тем, что после окончания Первой мировой войны по условиям Версальского договора фирма «Маузер» была вынуждена сократить производство, поспешили захватить ее традиционные рынки сбыта – Китай и Южную Америку и в 1920-х годах начали производство копий армейской модели Mauser C-96. В 1927 году «Унсета и Ко» разработала Astra 900, а уже в 1928 году 9000 штук было продано в Китай.

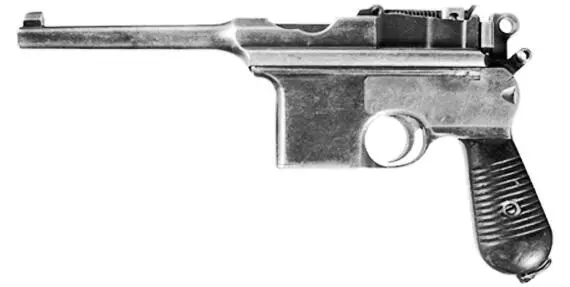

Рис. 3. Пистолет Astra 900

Внешне Astra 900 очень сильно напоминает «прародителя», однако в ее конструкцию были внесены существенные изменения. Подвижная пластина, расположенная с левой стороны рамки, сдвигаясь в пазах, открывала доступ к ударно-спусковому механизму, а отдельная возвратная пружина ствола располагалась внутри рамки под патронником. Пистолет отличался качеством и высокой культурой производства, да и внешняя его отделка, как правило, не вызывала никаких нареканий. Ударно-спусковой механизм, смонтированный на правой стороне рамки, несколько отличался от механизма пистолета Маузер. Так, например, запирающая личинка затвора прикреплялась к ствольной коробке и соединялась с затвором посредством подпружиненной спусковой тяги. В самом начале движения затвор оставался сцеплен со стволом; вместе они проходили небольшое расстояние, после чего запирающая личинка ударялась своим краем о поперечный выступ рамки и опускалась вниз, высвобождая затвор в момент остановки ствола. При движении вниз личинка давила на спусковую тягу и срабатывала как разобщитель. Откат затвора взводил курок, затем затвор возвращался назад, досылая в патронник новый патрон. В свою очередь, возвратная пружина приводила ствол в переднее положение, после чего, приподнимаясь, срабатывала запирающая личинка затвора.
