Мушка прямоугольная, столбиком. Мушка укреплена на своем основании, вдаваясь в его поперечный паз. Основание мушки состоит из: муфты с приливом, замыкающей шпильки, малой закрепляющей муфты с пружиной и винтом и боковых предохранительных рожек .

Ствольная коробка(рис. 2)

Ствольная коробка служит для помещения запирающего и спускового механизмов с ударным и выбрасывающим приспособлениями; запирающий механизм составляют затвор и опорные винтовые вырезы кольцевого паза ствольной коробки, в которые входят винтовые боевые выступы затвора.

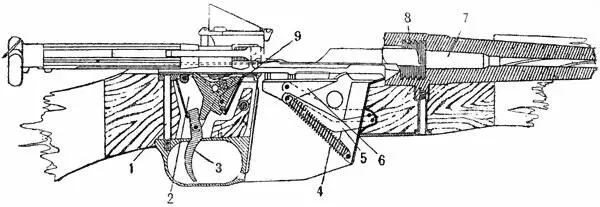

Рис. 2. Ствольная коробка:

1 — хвостовой винт, 2 — обойма, 3 — спусковой крючок, 4 — составной стержень со спиральной пружиной, 5 — подъемные рычаги, 6 — подаватель, 7 — патронник, 8 — кольцевой паз, 9 — ладыжка

Внутри ствольной коробки имеется:

а) канал , в котором помещается и двигается затвор;

б) два продольных и кольцевых паза для хода боевых выступов боевой личинки; кольцевой паз имеет винтовые вырезы , в которые заходят боевые выступы боевой личинки;

в) продольные выступы для направления движения затвора; левый выступ имеет вырез для прохода отражателя ;

г) направляющий скос для направления очередного патрона в патронник;

д) щель для прохода отражателя и гнезда для его пружин и оси.

Отражательное приспособление служит для отражения стреляных гильз, извлеченных из патронника. Оно имеет отражательную лопасть и хвост с дырой для оси.

Снаружи на ствольной коробке имеется:

а) газоотводная дыра ;

б) верхнее окно для вкладывания патронов;

в) дыра для хвостового винта ;

г) упор с завинтованным гнездом для винта его;

д) поперечные выступы для соединения с магазинной коробкой;

е) два прилива с каналами для прикрепления затворной задержки; задний прилив имеет вырез с дырой для помещения замыкателя оси задержки;

ж) проушины для прохода оси спускового механизма.

На ствольной коробке укреплена 4 винтами стойка с площадкой прицельного приспособления — основание прицела . На основании имеются:

а) два выступа с пазами для захождения бортиков обоймы при заряжании винтовки;

б) окно для помещения пружины прицельной стойки;

в) гнездо с завинтованной дырой для пятки пружины;

г) проушины для прохода шпильки прицельной стойки.

Запирающий механизм с ударным приспособлением(рис. 3)

Затвор служит для досылания патрона в патронник, запирания канала ствола при выстреле, разбивания капсюля и извлечения стреляной гильзы из патронника.

Запирание ствола происходит вхождением винтовых боевых выступов боевой личинки затвора в винтовые вырезы кольцевого паза ствольной коробки.

Затвор составляют следующие части:

1. Стебель затвора с рукояткой, предохранителем и дырой для смазки; снаружи стебель затвора имеет: 5 продольных выступов (по обеим сторонам стебля затвора), которые образуют 3 паза, служащие для направления движения стебля затвора в канале ствольной коробки и для помещения хвоста выбрасывателя; продольный вырез , служащий для прохода боевого взвода курка. Внутри стебля затвора имеются: канал для помещения трубки боевой личинки, ударника с боевой пружиной и курка; 2 пары винтовых выступов с винтовой нарезкой для захождения в них соответствующих выступов трубки боевой личинки; поперечная щель предохранителя.

2. Предохранитель служит для удержания затвора от нечаянного выстрела при взведенном курке. Он имеет: стержень со скошенным концом, винтовым пазом, зацепом и лопастью ; специальную пружину с защелкой .

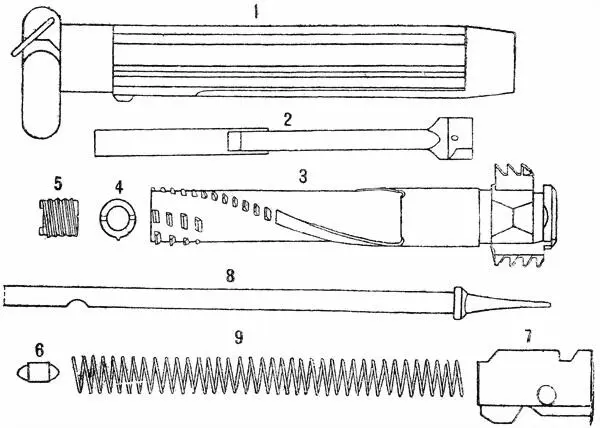

Рис. 3. Запирающий механизм с ударным приспособлением (затвор):

1 — стебель затвора с рукояткой и предохранителем, 2 — выбрасыватель, 3 — боевая личинка с замочной трубкой, 4, 5 — упорные муфты, 6 — шпилька курка, 7 — курок, 8 — ударник, 9 — боевая пружина.

3. Боевая личинка с замочной трубкой служит для запирания патронника и помещения ударника с боевой пружиной. На ней снаружи имеются: 2 боевых выступа с винтообразной нарезкой; венчик с полукольцевым загибом для помещения шпильки патрона; дыра для прохода бойка ударника; продольный паз для прохода отражателя; поперечный полукольцевой паз для хождения выступа головки выбрасывателя; газоотводная дыра; 2 пары винтообразных выступов . Внутри имеется канал для помещения ударника с боевой пружиной; часть канала завинтована для помещения 2 упорных муфт.
