МВД СССР - 23-мм карабин специальный КС-23. Наставление

17. Ложа (рис. 10) служит для обеспечения удобства обращения с карабином при стрельбе. Она устанавливается в гнездо на заднем торце коробки и крепится к ней винтом.

Ложа в собранном виде состоит из собственно ложи, резинового затыльника, антабки, винта с двумя шайбами и четырех шурупов для крепления затыльника и антабки. Ложа деревянная, имеет шейку и приклад. В передней части по бокам, сверху и снизу имеются срезы под размер гнезда в заднем торце коробки. Внутри — выемка для облегчения и сквозное отверстие для винта. Слева на прикладе имеется гнездо под антабку. В переднем торце — цилиндрическое гнездо для захода задней части ударника при отведении подвижных частей в крайнее заднее положение.

Рис. 10. Ложа:

1 — ложа; 2 — резиновый затыльник; 3 — антабка; 4 винт с шайбами; 5 — шурупы

Затыльник — резиновый, штатный от охотничьих ружей, крепится к ложе двумя шурупами.

Антабка (задняя) — штатная, состоит из серьги и скобы, прикрепляемой с левой стороны в гнезде приклада двумя шурупами.

18. Отражатель (рис. 11) служит для удаления стреляной гильзы (патрона при разряжании) за пределы коробки. Он выполнен в виде пластинки, в средней части имеет зуб для отражения гильзы, в задней — паз для кольца коробки. Отражатель устанавливается внутри коробки на палец, закрепленный на левой стороне, и прижимается к коробке затвором, причем передний конец отражателя заходит в паз на стволе. При движении подвижных частей отражатель работает как пластинчатая пружина.

Рис. 11. Отражатель:

1 — паз; 2 — зуб; 3 — передний конец

19. Соединительный колпачок (рис. 12) служит для фиксации ствола на карабине и крепления ремня. Колпачок навинчивается на передний конец магазина до упора в обойму ствола и надежного удержания фиксатором.

Рис. 12. Соединительный колпачок:

1 — корпус колпачка; 2 — шайба; 3 — основание антабки; 4 — ось; 5 — серьга

На колпачке смонтированы основание антабки (передней), шайба, серьга и ось для серьги. На боковой поверхности колпачок имеет рифление, на нижнем торце — радиальные прорези для фиксатора на обойме ствола, внутри — резьбу, на переднем торце — сквозное отверстие под основание антабки. Основание антабки вверху имеет отверстие под ось, в средней части — проточку для облегчения, в нижней части — ступенчатую проточку под отверстие колпачка и отверстие для шайбы. Серьга имеет прорезь под карабинчик ремня, снизу — проушины с отверстиями, в которые запрессовывается ось. Серьга свободно перемещается относительно основания антабки, которое проходит через отверстия колпачка и шайбы, а снизу — раскернено и свободно вращается в отверстии колпачка.

20. Фиксатор (рис. 13) служит для надежного удержания колпачка, навинченного на магазин, имеет сферическую головку, плечики и хвостовик. Фиксатор помещается в стакан, в дне которого имеется отверстие под его головку, Пятка с вставленным в него фиксатором и пружиной запрессовывается в обойму ствола, при этом головка фиксатора выступает над поверхностью обоймы.

Фиксатор имеет возможность продольно перемещаться и под воздействием пружины прижимается плечиками к дну стакана. При навинчивании соединительного колпачка на магазин головка фиксатора заходит в одну из его прорезей.

Рис. 13. Фиксатор:

1 — стакан; 2 — пружина; 3 — фиксатор.

21. Принадлежность к карабину (рис. 14) служит для разборки, сборки, чистки и смазки карабина. К принадлежности и относятся: шомпол, протирка, ершик, отвертки, выколотка, масленка, наконечник.

Шомпол применяется для чистки и смазки каналов ствола, а также отверстий и полостей других частей карабина. Шомпол имеет на торце резьбовое отверстие для навинчивания протирки, ершика, наконечника и крепится в чехле магазина.

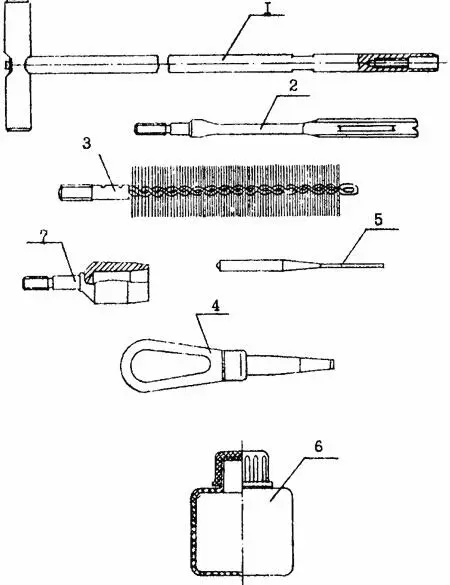

Рис. 14. Принадлежности:

1 — шомпол; 2 — протирка; 3 — ершик; 4 — отвертка; 5 — выколотка; б — масленка; 7 — наконечник
