Министерство вооруженных сил Союза ССР - Наставление по стрелковому делу автомат (пистолет-пулемет) обр. 1941 г. конструкции Шпагина Г. С.

Для определения средней точки попадания по трем пробоинам две пробоины соединить прямой линией; середину этой линии соединить с третьей пробоиной; эту новую линию разделить на три равные части. Точка, ближайшая к первой линии, будет средней точкой попадания (рис. 55).

56. Если бой автомата не удовлетворяет указанному требованию, оружейный мастер на основании результатов стрельбы передвигает мушку вправо или влево, ввинчивает или вывинчивает ее.

Рис. 52.

Рис. 53.

Рис. 54.

Рис. 55.

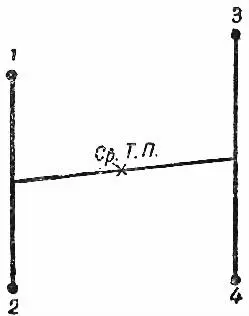

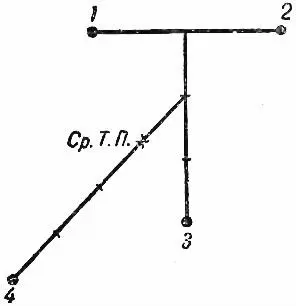

Определение средней точки попадания по четырём и трём пробоинам

При изменении положения мушки следует иметь в виду, что каждое перемещение вершины мушки на 0,1 мм перемешает среднюю точку попадания при стрельбе на 100 м примерно на 2,6 см.

57. По приведении автомата к нормальному бою старая метка (риска) на полозке мушки зачеканивается и вместо неё аккуратно наносится новая.

58. Для снаряжения дискового магазина надо:

1. Снять крышку, для чего:

а) удерживая магазин левой рукой, средним пальцем отжать защёлку магазина вверх доотказа, а большим пальцем правой руки повернуть задвижку примерно на 90°;

б) удерживая магазин левой рукой, как указано на рис. 56, правой рукой отделить крышку.

2. Завести пружину магазина(рис. 57), для чего: взять магазин в левую руку, пальцами правой руки за выступы барабана завести пружину барабана, вращая барабан против часовой стрелки. При этом должно быть слышно восемь щелчков.

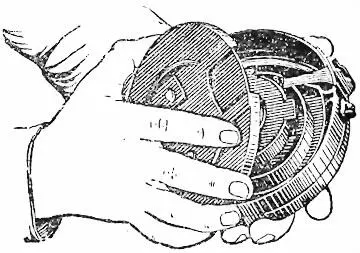

Рис. 56.Как отделить крышку магазина

При заводке пружины: а) не отпускать барабан до тех пор, пока не будет слышен щелчок; б) следить за тем, чтобы при первом обороте барабана подаватель скользил по внутреннему ручью спирали улитки, а сама улитка оставалась неподвижной (при несоблюдении этого правила патроны из внутренней спирали не будут подаваться).

3. Уложить в магазин патроны.Взять магазин в левую руку, слегка наклонить его и уложить 71 патрон по всей длине наружного и внутреннего ручьёв спирали.

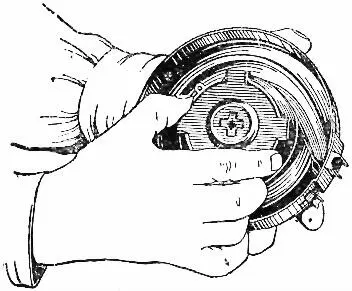

Рис. 57.Как завести пружину

4. Отпустить барабан.Взяв магазин в левую руку, правой рукой слегка повернуть барабан против часовой стрелки и, нажав средним пальцем левой руки на защёлку магазина, отпустить барабан, после чего патроны будут поджаты пружиной.

Проверить, нет ли выступающих патронов; если есть, подравнять их.

5. Надеть крышку магазина.Поджать защёлку магазина вверх доотказа и закрепить её задвижкой.

Примечания. 1 . Магазины точно подогнаны к автоматам. Поэтому необходимо сличать номер на крышке и коробке магазина с номером автомата.

2 . Если после заводки пружины явилась надобность ее отпустить, необходимо, удерживая барабан правой рукой, отпускать пружину постепенно, по четверти оборота каждый раз.

Если отпустить пружину сразу, то ограничительный выступ улитки, ударившись в стопор, погнется или сломается.

Для снаряжения коробчатого магазина надо:

1. Взять магазин в левую руку приёмником вверх и выступом влево, а в правую руку — несколько патронов.

2. Удерживая очередной патрон большим и указательным пальцами правой руки за пулю и скат гильзы, закраиной гильзы отжать вниз подаватель и давлением большого пальца на скат гильзы и пулю ввести патрон под загибы приёмника.

3. Взяв таким же образом следующий патрон и утопив его закраиной вложенный в магазин патрон, ввести следующий патрон под загибы приёмника.

4. Действуя таким образом, последовательно вложить в магазин 30–35 патронов.

Для снаряжения коробчатого магазина может применяться специальное приспособление (рис. 58), которое надевается сверху на приёмник магазина, вырезом на выступ приёмника.
