Министерство вооруженных сил СССР - Наставление по стрелковому делу. Ручной пулемет ДП

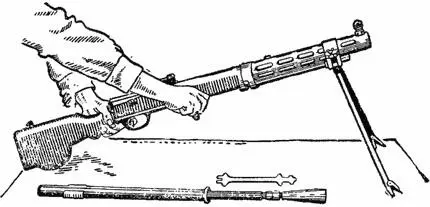

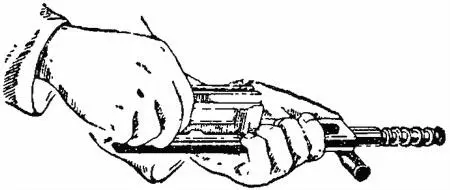

Рис. 31.Подача затворной рамы вперед

4. Отделить спусковую раму с прикладом:а) придерживая пулемёт за шейку приклада левой рукой, правой вывинтить соединительный винт спусковой рамы и вынуть его; б) поддерживая ствольную коробку на ладони левой руки впереди спусковой скобы и слегка приподняв пулемёт, лёгким ударом правой руки сверху по прикладу отделить спусковую раму с прикладом; при этом следить, чтобы рама с прикладом нс упала (рис. 32).

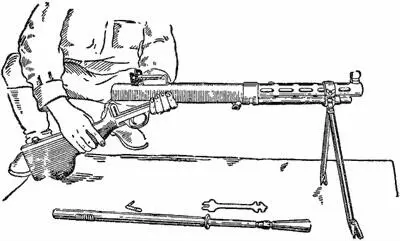

Рис. 32.Отделение спусковой рамы с прикладом

5. Отделить затворную раму с затвором:поддерживая пулемёт левой рукой за заднюю часть ствольной коробки, правой отвести рукоятку затворной рамы назад (рис. 33); затем, обхватив левой рукой раму вместе с затвором, вынуть их на ствольной коробки, поддерживая при этом правой рукой пулемёт за ствольную коробку (рис. 34).

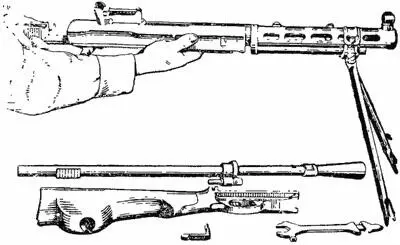

Рис. 33.Отделение затворной рамы

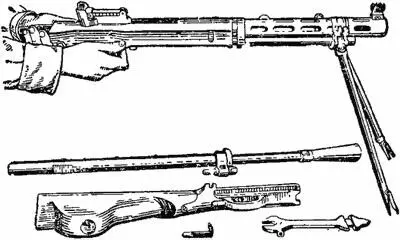

Рис. 34.Отделение затворной рамы

6. Отделить затвор от рамы:взять правой рукой за задний конец затвора и поднять его вверх (рис. 35).

7. Разобрать затвор:вынуть ударник и отделить боевые упоры.

8. Отделить газовый поршень, возвратно-боевую пружину и соединительную муфту:а) поставить раму отвесно и, нажав левой рукой ню возвратно-боевую пружину вниз, правой рукой свинтить газовый поршень, предварительно сдвинув его с места ключом (рис. 36); свинчивание газового поршня можно производить с помощью помощника наводчика, который в этом случае держит затворную раму; б) снять возвратно-боевую пружину; в) снять соединительную муфту.

Рис. 35.Отделение затвора

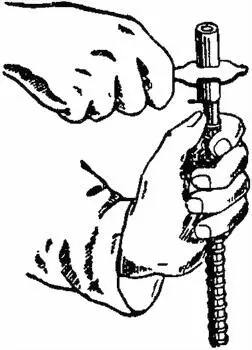

Рис. 36.Отделение газового поршня

9. Отделить пламегаситель от ствола:поставить ствол отвесно и, удерживая его левой рукой (или ключом за вырезы на дульной части), правой рукой свинтить пламегаситель, предварительно стронув его с места ключом (рис. 37).

10. Отделить регулятор:а) удерживая ствол, как при отделении пламегасителя, вынуть при помощи выколотки разрезную чеку гайки; б) наложить ключ на гайку и отвернуть её (рис. 38); если гайка закреплена туго, стронуть ее с места лёгкими ударами руки по ребру надетого на гайку ключа; в) вынуть регулятор.

11. Отделить сошку:а) поддерживая кожух левой рукой, правой освободить барашек и вывести винт из выреза откидной части хомута; б) откинуть верхнюю часть хомута и отделить сошку.

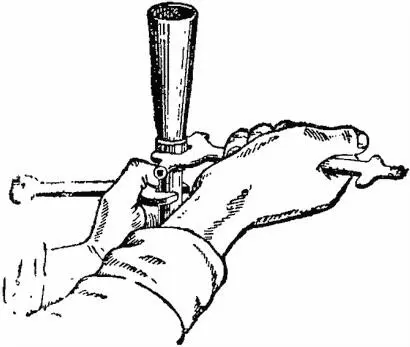

Рис. 37.Отделение пламегасителя

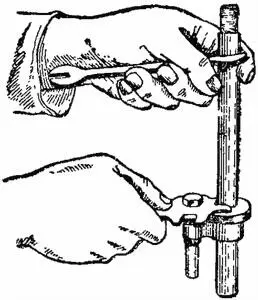

Рис. 38.Отделение регулятора

45. Замена выбрасывателя и разборка спускового механизма производятся командирами и оружейными мастерами.

Порядок замены выбрасывателя:а) удерживая остов затвора на ладони левой руки выбрасывателем кверху и вперёд, ввести конец тонкой выколотки в выемку выбрасывателя и, нажав большим пальцем левой руки на выколотку, слегка приподнять передний конец пружины, в то же время правой рукой, упирая концом второй выколотки в задний вырез пружины, сдвинуть её вперёд по пазам и вынуть пружину и выбрасыватель (рис. 39); б) поставить в гнездо затвор запасный выбрасыватель, ввести пружину (вырезом назад) в паз поверх выбрасывателя и дослать ее до места нажимом выколотки на передний конец.

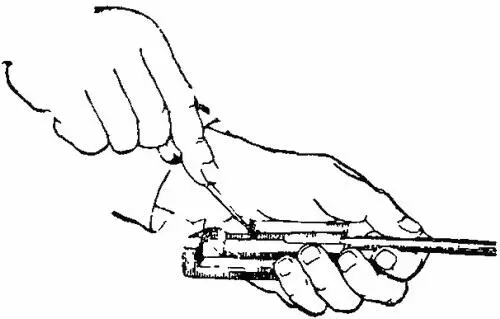

Рис. 39.Отделение выбрасывателя

Порядок разборки и сборки спускового механизма:а) тонкой выколоткой вытолкнуть шпильку спускового крючка и отделил спусковой крючок, рычаг и пружину; б) заменить неисправную часть, поставить в гнездо спусковой рамы спусковой рычаг и его пружину; в) придерживая спусковой рычаг прижатым, поставить на место спусковой крючок, совместить при помощи тонкой выколотки отверстия спускового крючка спусковой рамы и закрепить крючок шпилькой.
