СНАРЯЖЕНИЕ МАГАЗИНА ПРИБОРОМ БАРКОВА

Прибор Баркова служит для облегчения и ускорения снаряжения патронами магазинов ручного пулемёта ДП.

Основные части прибора показаны на рис. 60.

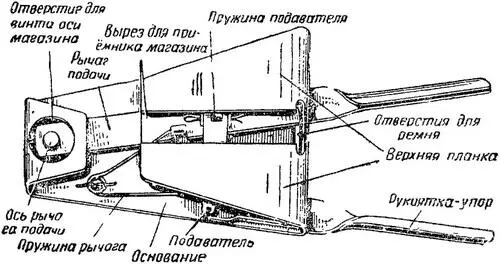

Рис. 60.Устройство прибора Баркова

Пользование прибором:

1. Перед постановкой прибора на магазин нужно закрепить рычаг подачи, для чего, сближая правой рукой рукоятки прибора, левой рукой опустить подаватель вниз; при этом нижний зуб подавателя упирается в кромку основания.

2. Взять магазин в левую руку, а прибор в правую (рис. 61) и, направляя приёмник магазина в вырез верхней планки, насадить прибор на магазин так, чтобы головка винта и шайба оси магазина попали в круглое отверстие на козырьке основания.

3. Сжать рукоятки, освободить показатель от сцепления с кромкой основания.

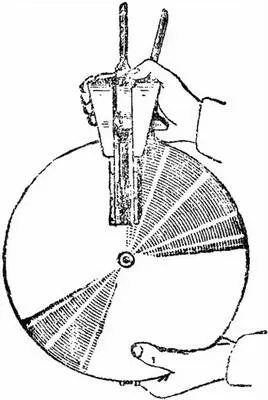

Рис. 61.Постановка прибора на магазин

Для снаряжения магазина нужно:

а) упереть его вилкой в поясной ремень;

б) правой рукой свести рукоятки прибора и освободить их; при этом против окна приёмника магазина станет очередное патронное гнездо магазина;

в) левой рукой ввести через приёмник магазина очередной патрон; затем снова свести рукоятки прибора, освободить их и ввести следующий очередной патрон; так поступать до полного наполнения магазина.

Если при первом сведении рукояток будет чувствоваться значительное сопротивление, то необходимо задержку пружины магазина утопить пальцем левой руки, слегка покачивая рукоятки прибора.

Для отделения прибора от магазина необходимо:

а) отжимая подаватель вниз, освободить верхний зуб его от сцепления с гнездом верхнего диска магазина;

б) закрепить подаватель (см. п. 1);

в) оттянуть передний конец основания прибора от верхнего диска магазина настолько, чтобы головка винта оси магазина вышла из отверстия на козырьке основания;

г) снять прибор с магазина.

Для переноски прибора на поясном ремнена торце переднего конца основания имеются два отверстия, в которые заправляется плотная тесьма или сыромятный ремень. Концы ремня связываются петлёй по ширине поясного ремня.

Протянутый через отверстия ремень (тесьма) должен проходить так, чтобы не препятствовать правильной постановке прибора на магазин.

Приложение 5

РУЧНОЙ ПУЛЕМЕТ ДПМ

Начиная с 1945 г. на вооружение пехоты Красной Армии поступает ручной пулемёт ДПМ (Дегтярева — пехотный, модернизированный).

Ручной пулемет ДПМ (рис. 62) имеет ряд конструктивных усовершенствований, которые делают его, сравнительно с пулемётом ДП, более надёжным и безотказным в действии, более удобным в обращении, более устойчивым при стрельбе и, следовательно, повышают его боевые качества. Существенные изменения в конструкции ручного пулемета ДПМ состоят в следующем:

1. Возвратно-боеваяпружина помещается не в направляющей грубые кожуха, а позади затвора в ствольной коробке; задний конец пружины помещается в затылкеспусковой рамы.

Затылокзакрепляется на стойке спусковой рамы с помощью защёлкис пружиной и служит упором для заднего конца возвратно-боевой пружины, заменяя таким образом соединительную муфту пулемета ДП.

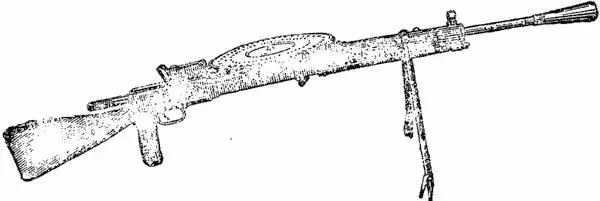

Рис. 62.Общий вид ручного пулемета ДПМ

2. Ударникупрочнён и имеет сзади хвостовик, который служит для направления переднего конца возвратно-боевой пружины.

3. Затворупрочнён. Выбрасывательимеет более надёжную конструкцию; пластинчатая пружина выбрасывателя заменена спиральной.

4. Отражатель и соединительный винтприклада упрочнены и имеют несколько изменённую конструкцию.

5. Сошкаупрочнена и сделана неотъёмной; она укреплена непосредственно на кожухе пулемета (без хомута) и обеспечивает плавный поворот пулемета вокруг оси канала ствола (для выравнивания пулемёта при установке его на неровной площадке).

6. Спусковаярама имеет пистолетную рукоятку,за которую (вместо шейки приклада) наводчик удерживает пулемёт при стрельбе правой рукой; это облегчает и улучшает условия ведения прицельного огня.
