При удовлетворительной кучности боя командир определяет среднюю точку попадания и измеряет величину ее отклонения от контрольной точки с помощью сантиметровой линейки. Для удобства измерения через контрольную точку проводятся (мелом, цветным карандашом) две линии — вертикальная и горизонтальная, перекрещивающиеся под прямым углом.

Примечание . Для определения средней точки попадания по четырём пробоинам: а) соединить прямой линией две какие-либо пробоины и расстояние между ними разделить пополам; б) полученную точку деления соединить с третьей пробоиной и расстояние между ними разделить на три равные части; в) точку деления, ближайшую к двум первым пробоинам, соединить с четвёртой пробоиной и расстояние между ними разделить на четыре равные части; точка, отстоящая на три деления от четвертой пробоины, и будет средней точкой попадания (рис. 42).

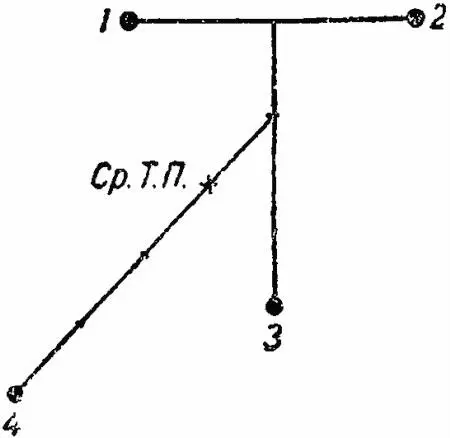

Рис. 42

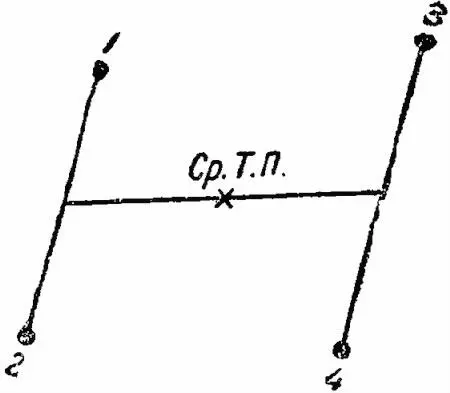

Рис. 43

При симметричном расположении пробоин среднюю точку попадания можно определить одним из следующих способов: а) рядом лежащие пробоины соединять попарно; середины обеих прямых снова соединить и полученную линию разделить пополам; точка деления и будет средней точкой попадания (рис, 43); б) пробоины соединить крест-накрест прямыми линиями; пересечение этих линий будет средней точкой попадания (рис. 44).

Для определения средней точки попадания по трём пробоинам: а) две пробоины соединить прямой линией, б) середину этой линии соединить с третьей пробоиной; в) эту новую линию разделить на три равные части, точка ближайшая к первой линии, и будет средней точкой попадания (рис. 45).

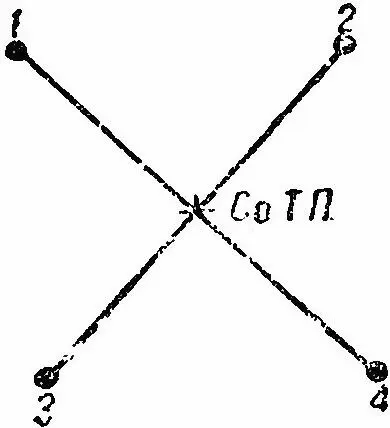

Рис. 44.Определение средней точки попадания по четырем пробоинам

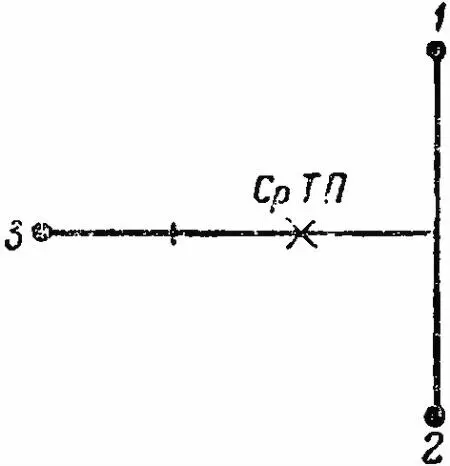

Рис. 45.Определение средней точки попадания по трём пробоинам

Средняя точка попадания не должна отклоняться более 5 см от контрольной в любом направлении.

Если средняя точка попадания отклонилась от контрольной более чем на 5 см, изменяется положение мушки или её предохранителя: мушка ввинчивается в гнездо предохранителя при пониженной средней точке попадания и вывинчивается — при повышенной; предохранитель передвигается влево (вправо), если средняя точка попадания оказалась левее (правее) контрольной точки. После изменения положения мушки стрельба повторяется.

Примечание . Перемещение вершины мушки на 0,5 мм изменяет положение средней точки попадания при стрельбе на 100 м примерно на 8 см, а перемещение предохранителя мушки на одно деление его шкалы (1 мм) — примерно на 16 см.

82. После проверки боя пулемёта одиночными выстрелами по тому же щиту окончательно проверить его и привести к нормальному бою автоматическим огнём.

Для этого наводчик производит автоматическим огнём 3–4 очереди (8 патронов), тщательно прицеливаясь под середину нижнего обреза чёрного прямоугольника, исправляя наводку после каждой очереди.

Бой пулемёта признаётся нормальным, если не менее шести пробоин из восьми вмещаются в круг (габарит) диаметром 20 см и средняя точка попадания при этом отклоняется от контрольной не более чем на 5 см в любую сторону.

Примечание . Средняя точка попадания при проверке автоматическим огнём определяется следующим способом: а) из всех пробоин отбрасываются наиболее отдаленные (но не больше двух); б) сверху или снизу отсчитывается половина оставшихся пробоин и отделяется (мелом, цветным карандашом) горизонтальной чертой; в) таким же порядком отсчитывается половина пробоин справа или слева и отделяется вертикальной чертой. Точка пересечения горизонтальной и вертикальной линий определит положение средней точки попадания (рис. 46).

Кучность боя при автоматической стрельбе зависит не только от состояния пулемета, но и от наводчика. Поэтому в сомнительных случаях при неудовлетворительной кучности стрельбу, следует повторить, заменив пристрельщика.

Если при автоматической стрельбе средняя точка попадания отклонилась от контрольной более чем на 5 см, то после осмотра пулемёта и проверки его установки стрельбу следует повторить.
