Министерство обороны СССР - 5,45-мм пистолет самозарядный малогабаритный. Техническое поисание и инструкция по экспуатации

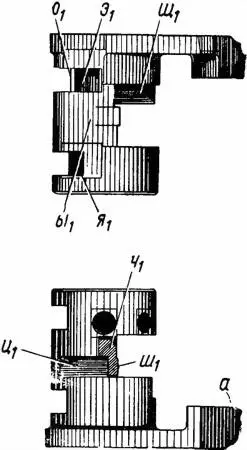

Рис. 11.Предохранитель:

а — флажок; ц 1 и ч 1— пазы; ш 1— выступ; щ 1 — вырез; э 1 — паз; ю 1 — ребро; я 1 — паз; ы 1 — площадка

Ударник служит для нанесения удара по капсюлю патрона.

Ударник имеет: спереди — боек а 2 (рис. 12) с ограничительным конусом, определяющим выступание бойка относительно плоскости затвора; посредине — стержневую часть трехгранного сечения; задний конец имеет с двух сторон скошенные уступы б 2 , которыми ударник опирается о предохранитель.

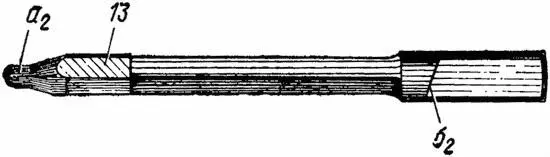

Рис. 12.Ударник:

13 — ударник 2–5; а 2— боек; б 2 — уступы

Выбрасыватель служит для удержания гильзы (патрона) в затворе до встречи с отражательным выступом останова. Выбрасыватель имеет: зацеп в 2 (рис. 13), которым извлекается и удерживается гильза (патрон) при перезаряжании; цапфу ч 2 для соединения с затвором; скошенный уступ х 2 , к которому прижимается подпружиненный упор выбрасывателя, обеспечивая надежное соединение и действие выбрасывателя.

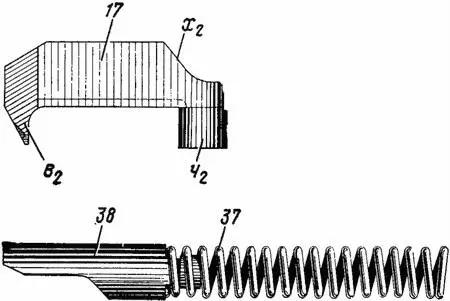

Рис. 13.Выбрасыватель, упор выбрасывателя с пружиной:

17 — выбрасыватель 2–3; 37 — пружина выбрасывателя 2–1; 38 — упор выбрасывателя 2–2; в 2 — зацеп; х 2 — уступ; ч 2— цапфа

5.6. Рукоятка

Рукоятка 1 (рис. 2, 14) прикрывает боковые окна и заднюю стенку и служит для удобства удержания пистолета в руке.

Рукоятка имеет: паз для помещения нижней части рамки; сверху сзади — уступы верхний ж 2 (рис. 14) и задний и 2, площадками которых совместно с боковыми стенками удерживается рукоятка на рамке; на правой стенке паза — углубление к 2 для помещения спусковой тяги, а на задней стенке — выемки для прохода конца спусковой тяги, тяги курка с боевой пружиной и для уменьшения массы рукоятки; внизу — отверстие для стопора, с помощью которого рукоятка крепится в рамке.

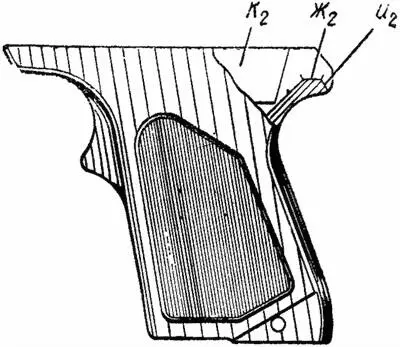

Рис. 14.Рукоятка:

ж 2 и и 2— уступы; к 2 — углубление

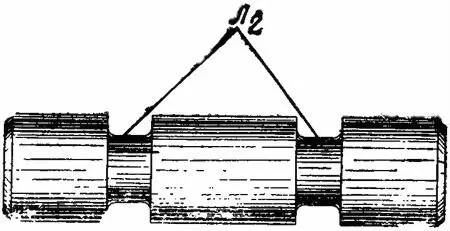

Рис. 15.Стопор:

л 2 — проточки

5.7. Стопор

Стопор 2 (рис. 2, 15) служит для крепления рукоятки к рамке и ограничения поворота защелки магазина.

Стопор имеет две проточки л 2 (рис. 15), в которые входят выступы б защелки магазина (рис. 5), удерживая стопор от выпадания.

5.8. Магазин в сборе

Магазин (рис. 16) служит для размещения и подачи патронов. Он состоит из корпуса 33 магазина, подавателя 34 , пружины 35 подавателя и крышки 36 магазина.

Корпус магазина соединяет все части магазина. Верхние края боковых стенок загнуты внутрь и служат для удержания и направления патронов при подаче и досылании их в патронник затвором.

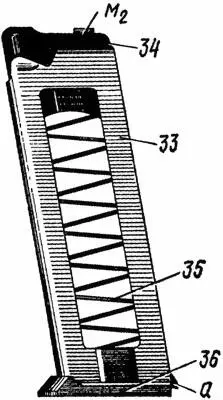

Рис. 16.Магазин в сборе:

33 — корпус магазина 3–1; 34 — подаватель 3–2; 35 — пружина подавателя 3–3; 36 — крышка магазина 3–4; а — выступ; м 2 — выступ подавателя

Боковые стенки корпуса магазина имеют окна для помещения выступов подавателя и для определения количества находящихся в магазине патронов. Внизу корпус магазина имеет отогнутые ребра для крышки магазина и выступ а для фиксирования магазина защелкой.

Подаватель служит для подачи патронов. Вверху имеет отогнутыми выступ м 2 для включения останова затвора по израсходовании всех патронов из магазина; по бокам — выступы для удобства снаряжения магазина и удержания подавителя в крайнем верхнем положении.

Пружина подавателя служит для подачи вверх подавателя с патронами при стрельбе. Нижний конец пружины отогнут для запирания крышки магазина.

Крышка магазина имеет пазы для соединения с корпусом магазина и окно для отогнутого (нижнего) конца пружины подавателя.

6.1. Назначение принадлежности

Принадлежность предназначается для проведения технического обслуживания пистолета и обеспечения его сохранности в процессе эксплуатации.
