М. Барятинский - Тяжелый танк ИС-2

Компоновка тяжелого танка ИС — классическая, с кормовым расположением трансмиссии.

Отделение управления располагалось в носовой части корпуса. В нем размещались сиденье механика-водителя, два топливных бака, приводы управления танком, контрольные приборы, два баллона со сжатым воздухом, центральный топливный кран, ручной топливный насос, кнопка электроспуска курсового пулемета и часть ЗИП. За сиденьем механика- водителя в днище имелся аварийный люк.

Боевое отделение располагалось за отделением управления и занимало среднюю часть корпуса танка. Здесь находились сиденья заряжающего, командира башни (наводчика), командира танка, а также курсовой пулемет, основная часть боекомплекта, аккумуляторные батареи, обогреватели, ВКУ и часть ЗИП. По днищу боевого отделения проходили тяги приводов управления танком.

Над боевым отделением на двухрядной шариковой опоре устанавливалась башня, в которой размещались пушка и два пулемета, прицелы и приборы наблюдения, часть боекомплекта, радиостанция, механизмы поворота башни, вентилятор боевого отделения и часть ЗИП.

Моторное отделение шло за боевым через перегородку. 8 середине его на кронштейнах устанавливался двигатель. По обе стороны от него, по бортам, находились: справа — топливный, слева — масляный баки; над ними — масляные радиаторы, а в передней части моторного отделения, по бортам, — воздухоочистители "мультициклон".

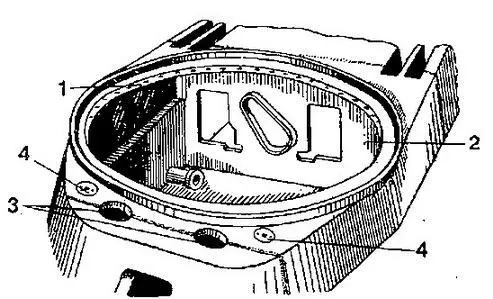

Подбашенная коробка:

1 — подбашенный пояс, 2 — моторная перегородка, 3 — отверстия под призменные смотровые приборы механика-водителя, 4 — пробки заливных горловин топливных баков.

Трансмиссионное отделение располагалось в кормовой части танка. В нем размещались главный фрикцион, центробежный вентилятор, коробка передач, планетарные механизмы поворота и бортовые передачи. В перегородке между моторным и трансмиссионным отделениями, над вентилятором, устанавливались водяные радиаторы.

КОРПУСтанка представлял собой жесткую броневую сварную коробку из .питой и катаной брони. Литые детали корпуса — носовая часть и подбашенная коробка. Днище, борта, корма'и крыша корпуса — катаные.

В верхнем лобовом листе был смонтирован смотровой люк-пробка механика-водителя. В передней части крыши корпуса имелись два перископических смотровых прибора, предназначавшихся для наблюдения за местностью при закрытом люке-пробке. Доступ в отделение управления был возможен только через люки башни.

8 подбашенную коробку вваривался подбашенный пояс, к которому крепился нижний погон башни. Углубленное расположение этого пояса исключало возможность ее заклинивания.

К нижним вертикальным бортовым листам корпуса снаружи с обеих сторон приваривались шесть кронштейнов торсионных валов, шесть упоров для ограничения хода опорных катков, по три бонки для крепления поддерживающих катков и по две бонки для грязеочистителей, цапфа и стопор для монтажа натяжного механизма. В задней части корпуса крепился картер бортовой передачи.

Корма корпуса состояла из трех наклонных листов — верхнего, среднего и нижнего. При этом средний лист был выполнен откидным на петлях, верхний — съемным, а нижний приваривался к бортам и днищу корпуса.

В мае 1944 года носовая часть корпуса была изменена, при этом люк-пробку механика-водителя заменили смотровой щелью со стеклоблоком.

БАШНЯ— литая, обтекаемой формы.

В ее лобовой части имелась амбразура, закрываемая подвижной бронировкой с тремя отверстиями для пушки, спаренного с ней пулемета и телескопического прицела. В задней части башни с левой стороны находился прилив, где крепилась шаровая установка кормового пулемета. По бортам башни имелись лючки для стрельбы из личного оружия, закрываемые броневыми заглушками.

В крышу была вварена командирская башенка с входным люком и шестью смотровыми щелями. Справа от командирской башенки имелся люк для посадки и высадки экипажа.

Башня приводилась во вращение . электрическим поворотным механизмом или вручную. При работе электропривода максимальная скорость поворота башни достигала 2,4 об/мин.

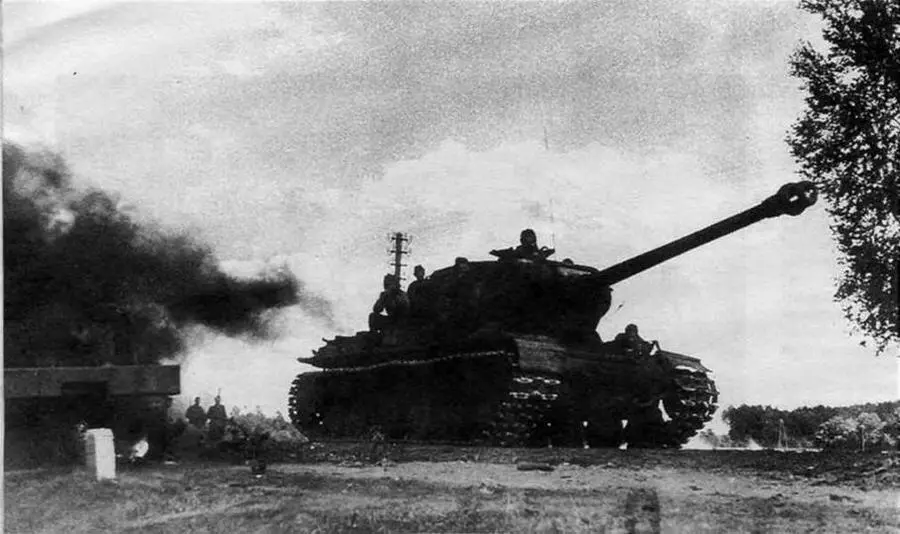

ИС-2 с дульным тормозом немецкого типа на Рижском шоссе, 1944 год.

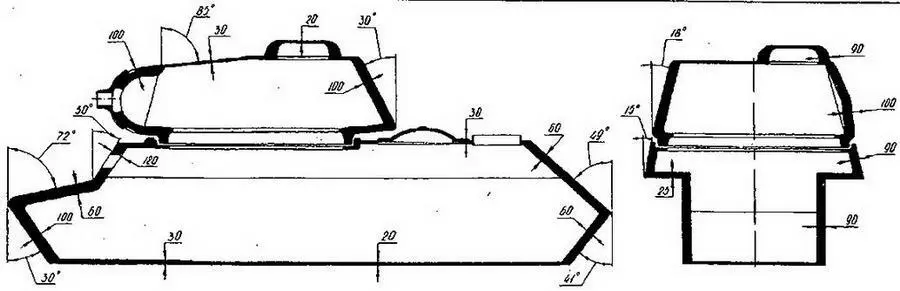

Схема бронирования танка ИС-2 раннего выпуска
