В башне орудие устанавливалось в двойной рамке с коробчатой маской. Вертикальные и горизонтальные цапфы орудия и рамок допускали его качание как в вертикальной (от —9° до +21 °), так и в горизонтальной плоскости (в пределах ±5°). В маске имелось отверстие для телескопического прицела, которое могло прикрываться бронезаслонкой.

Боекомплект составляли 80 выстрелов осколочно-фугасными и 40 бронебойными снарядами. Масса осколочно-фугасного снаряда — 2,7 кг, начальная скорость — 420 м/с; бронебойного — 1,7 кг и 820 м/с.

Танковый пулемет «Тип 97» был разработан одновременно с ручным пехотным на основе чешского ZB- 26. Один такой пулемет в шаровой опоре крепился в корме башни слева, второй — слева в лобовом листе корпуса. Строго говоря, установка пулеметов в японских танках не была шаровой в принятом у нас понимании. Жестко надетая на пулемет втулка могла поворачиваться вокруг вертикальной и горизонтальной оси, а выступавшая снаружи полусфера играла роль подвижного щита. Прицельное отверстие в нем могло закрываться задвижкой. Снаружи вся установка закрывалась накладным щитком, крепившимся к бронелисту болтами. Выступающая часть ствола защищалась коробчатым бронекожухом длиной 420 мм.

Боекомплект пулеметов составлял 3825 патронов в магазинах — 2475 с обыкновенной пулей и 1350 с бронебойной. Укладка для магазинов находилась на стенках корпуса под башней.

Позади командирской башенки крепился вертлюг для зенитной стрельбы из пулемета, которую командир мог вести, почти не высовываясь из люка, но в очень ограниченном секторе. В башне и корпусе имелись отверстия с броневыми заслонками для стрельбы из личного оружия экипажа..

ДВИГАТЕЛЬ И ТРАНСМИССИЯ.Двухтактный V-образный дизельный двигатель «Тип 97» воздушного охлаждения устанавливался в корме вдоль оси корпуса, носком коленчатого вала вперед. Диаметр цилиндра составлял 120 мм, длина хода поршня — 160 мм, степень сжатия — 17,8. Система питания воздухом включала масляный воздухоочиститель, система смазки — шестеренчатый насос и масляный бак на 40 л. Для пуска двигателя имелись два электростартера мощностью по 6 л.с. каждый. Топливные баки на 120 и 115 л располагались вдоль бортов. Расход топлива — около 3,5 л/ч. Выхлопные трубы выводились назад с обоих бортов и снабжались глушителями, причем выводы труб спереди защищались изогнутыми щитками. Доступ к двигателю обеспечивал люк-жалюзи в крыше корпуса. В бортах моторного отделения также имелись жалюзи, прикрываемые в боевой обстановке бронекрышками. На марше их поднимали и фиксировали в горизонтальном положении.

Четырехскоростная коробка передач со скользящими шестернями и понижающей передачей обеспечивала 8 передач переднего и 2 заднего хода. Она устанавливалась в передней части корпуса. Крутящий момент от двигателя передавался карданным валом, проходящим через боевое отделение. Главный фрикцион — многодисковый, с алюминиевым картером. Двухступенчатый планетарный механизм поворота обеспечивал танку неплохую управляемость. Бортовые передачи помещались в выступающих картерах, крепившихся к корпусу заклепками. Доступ к механизмам поворота и бортовым передачам осуществлялся через два люка в верхнем лобовом листе.

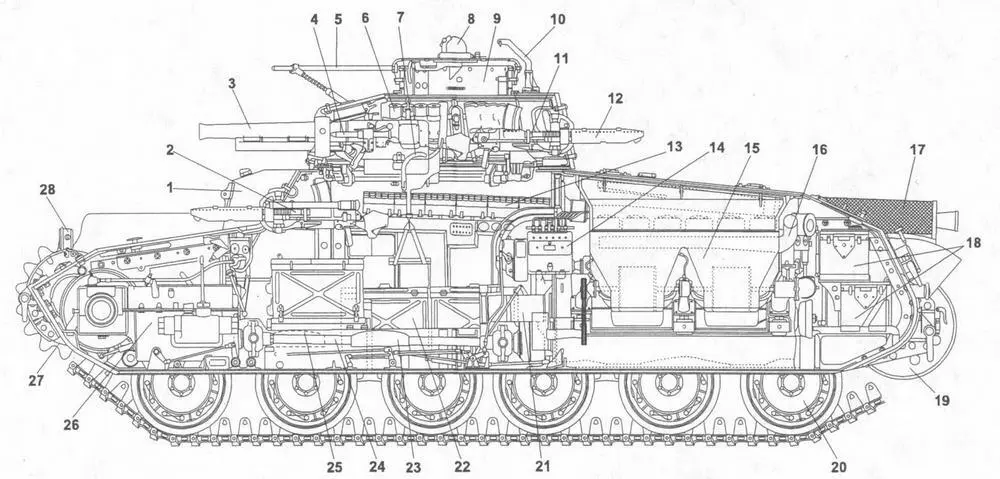

Компоновка среднего танка «Чи-ха»:

1 —рубка механика-водителя, 2 — курсовой пулемет, 3 — 57-мм пушка, 4 — оптический прицел пушки, 5 — поручневая антенна, 6 — укладка 57-мм выстрелов на стенке башни, 7 — плечевой упор пушки, 8 — перископический прибор наблюдения, 9 — командирская башенка, 10 — вертлюг для установки зенитного пулемета, 11 — кормовой пулемет, 12 — броневой кожух ствола пулемета, 13 — укладка пулеметных магазинов, 14 — топливный насос, 15 — двигатель, 16 — выхлопной коллектор, 17 — защитная сетка глушителя, 18 — аккумуляторные батареи, 19 — направляющее колесо, 20 — опорный каток, 21 — стартер, 22 — укладка 57-мм выстрелов, 23 — сиденье пулеметчика, 24 — карданный вал, 25 — сиденье механика-водителя, 26 — коробка передач, 27 — ведущее колесо, 28 — фара.

ХОДОВАЯ ЧАСТЬприменительно к одному борту включала шесть сдвоенных сплошных обрезиненных опорных катков диаметром 534 мм и три поддерживающих ролика. Еще до создания «Чи-ха» на малом танке «2594» и легком «2595» («Ха-го») была отработана подвеска, разработанная в 1933 году одним из известнейших японских танкостроителей майором (впоследствии — генерал-майором) Томно Хара.
