М. Барятинский - Самоходные установки на базе танка Т-34

— унитарный патрон УБР-412 с бронебойно-трассирующим остроголовым снарядом БР-412 с взрывателем МД-8;

— унитарный патрон УБР-412Б с бронебойно-трассирующим тупоголовым снарядом БР-412Б с баллистическим наконечником с взрывателем МД-8;

— унитарный патрон УО-412 с осколочно-морской гранатой О-412 с взрывателем РГМ;

— унитарный патрон УОФ-412 с осколочно-фугасной гранатой ОФ-412 с взрывателем РГМ;

— унитарный патрон УОФ-412У с осколочно-фугасной гранатой ОФ-412 с уменьшенным зарядом с взрывателем РГМ.

Боекомплект пушки состоял из 33 артвыстрелов, которые размещались в боевом отделении в пяти боеукладках.

В послевоенные годы в боекомплект были включены унитарный патрон УБР- 412Д с бронебойно-трассирующим снарядом с баллистическим и бронебойным наконечниками БР-412Д, унитарный патрон УБК9 с кумулятивным снарядом БК5М и унитарный патрон с бронебойно-подкалиберным снарядом. 8 результате боекомплект САУ состоял из 16 осколочно-фугасных, 10 бронебойных и 7 кумулятивных выстрелов.

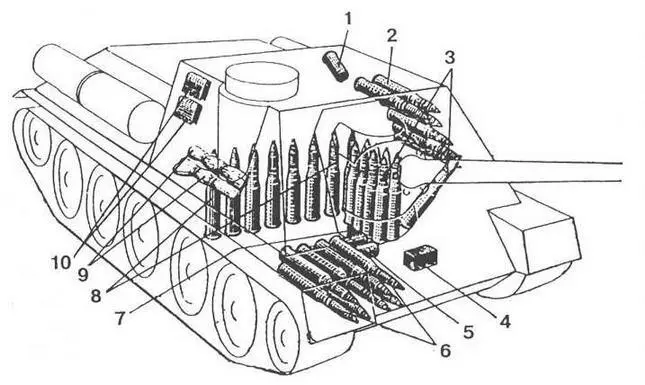

Размещение боеукладки в САУ, прошедшей послевоенную модернизацию:

1 — укладка укороченной гильзы с зарядом под крышей в левом заднем углу рубки; 2 — укладка шести выстрелов на наклонном левом борту рубки; 3 — укладка восьми выстрелов у левого борта и одного — на передней левой шахте; 4 — укладка для двенадцати ручных гранат Ф-1; 5 — укладка двух выстрелов на полу боевого отделения под пушкой; 6 — укладка восьми выстрелов в носовой части корпуса установки; 7 — укладка для восьми ручных гранат Ф-1; 8 — укладка восьми выстрелов у перегородки силовой установки; 9 — укладка двух автоматов АК-47 на правом борту рубки; 10 — укладка двух сумок с пятью магазинами каждая.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ.На СУ-100 устанавливался 12-цилиндровый четырехтактный бескомпрессорный дизель В-2-34. Номинальная мощность двигателя — 450 л.с. при 1750 об/мин, эксплуатационная — 400 л.с. при 1700 об/мин, максимальная — 500 л.с. при 1800 об/мин. Диаметр цилиндра 150 мм. Ход поршней левой группы 180 мм, правой — 186,7 мм. Цилиндры располагались V-образно, под углом 60°. Степень сжатия 14— 15. Масса сухого двигателя с электрогенератором без выхлопных коллекторов 750 кг.

Топливо — дизельное, марки ДТ или газойль марки «Э» по ОСТ 8842. Емкость топливных баков — 400 л. Снаружи на бортах корпуса устанавливались четыре топливных бака по 95 л каждый. Наружные топливные баки к системе питания двигателя не подключались.

Подача топлива принудительная, с помощью двенадцатиплунжерного топливного насоса НК-1.

Система смазки циркуляционная, под давлением. Циркуляция масла осуществлялась шестеренчатым трехсекционным масляным насосом. Емкость масляных баков 80 л.

Система охлаждения жидкостная, закрытая, с принудительной циркуляцией. Радиаторов — два, трубчатых, установленных по обе стороны от двигателя с наклоном в его сторону. Емкость радиаторов 95 л.

Для очистки воздуха, поступавшего в цилиндры двигателя, на танке устанавливались два воздухоочистителя «Мультициклон».

Пуск двигателя осуществлялся электростартером СТ-700 мощностью 15 л.с. или сжатым воздухом (два баллона размещались в отделении управления).

Трансмиссия состояла из многодискового главного фрикциона сухого трения (сталь по стали), коробки передач, бортовых фрикционов, тормозов и бортовых передач.

Коробка передач пятискоростная, с постоянным зацеплением шестерен. Бортовые фрикционы многодисковые, сухие (сталь по стали), тормоза плавающие, ленточные, с чугунными накладками. Бортовые передачи одноступенчатые.

ХОДОВАЯ ЧАСТЬСАУ применительно к одному борту состояла из пяти сдвоенных обрезиненных опорных катков диаметром 830 мм.

Подвеска индивидуальная, пружинная. Из-за некоторой перегрузки передних опорных катков их подвеска была усилена по сравнению с Т-34-85 за счет увеличения диаметра проволоки пружин с 30 до 34 мм.

Ведущие колеса заднего расположения имели шесть роликов для зацепления с гребнями гусеничных траков.
