М. Барятинский - Штурмовое орудие Stug III

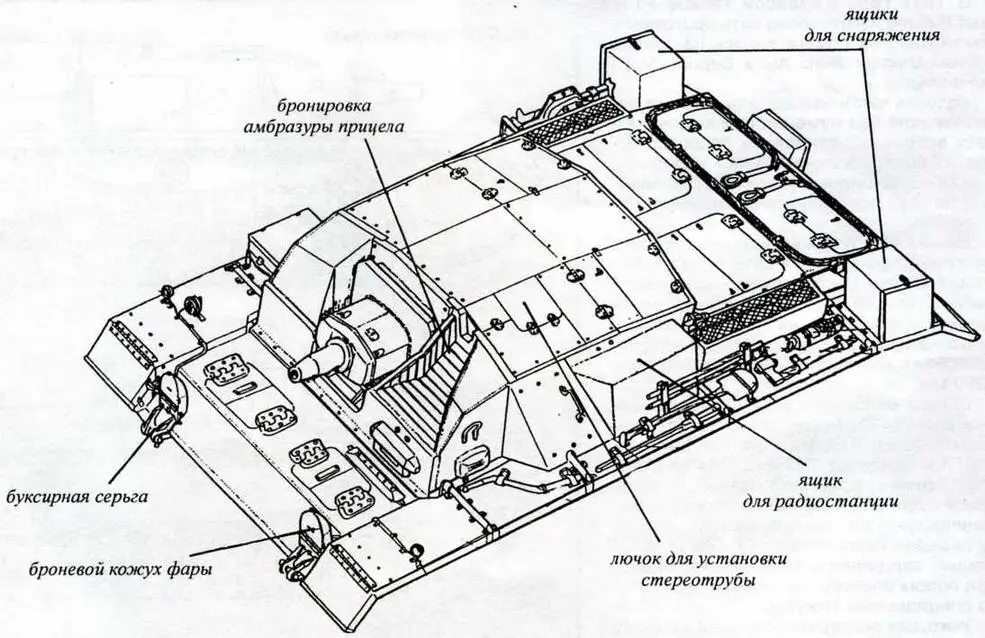

Характерные особенности штурмового орудия StuG III Ausf.A

на прототипе

на Ausf.A и В

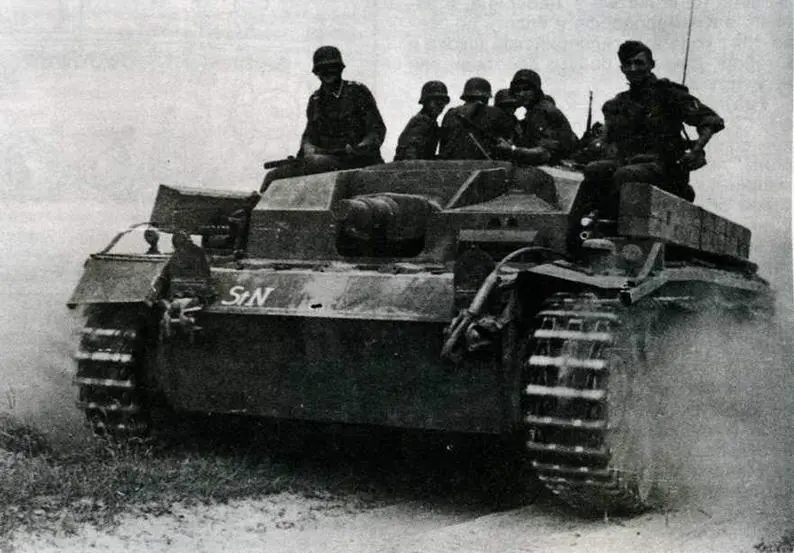

StuG III AusfB с пехотным десантом на броне. Операция «Барбаросса», Украина, 1941 год

Главными отличиями серийной StuG III Ausf.A от прототипа были боевая рубка из броневой стали и шасси танка Pz.lll Ausf.F, подвергшееся некоторым изменениям. Толщина верхнего и нижнего лобовых листов корпуса увеличилась с 30 до 50 мм, кормового — с 21 до 30 мм. Кроме того, были ликвидированы бортовые эвакуационные люки и вентиляционные отверстия для охлаждения тормозов в верхнем лобовом листе. Изменилась также и конструкция двухстворчатых крышек люков доступа к агрегатам трансмиссии.

Ходовую часть с шестью опорными катками на борт и торсионной подвеской позаимствовали у танка Ausf.F без изменений, как и двигатель Maybach HL 120TR мощностью 300 л.с и десятискоростную коробку передач Variorex SRG 328-145.

Низкопрофильная боевая рубка, практически аналогичная по конструкции тем, что устанавливались на предсерийных машинах, была выполнена уже из броневой стали. Толщина броневых листов лобовой части рубки достигала 50 мм. Такую же толщину имел щит маски пушки. Борта рубки защищались 30-мм броней, крыша—11-мм, корма —26-мм. В передней части борта рубки имели дополнительное бронирование в виде 9-мм листов, расположенных под углом 60°. С левой стороны рубки, на надгусеничной полке находился бронированный ящик, в котором размещалась УКВ-радиостанция.

Вооружение машин модификации А было аналогично прототипам. Боекомплект пушки StuK 37 состоял из 44 выстрелов.

В распоряжении наводчика находился перископический прицел Sfl ZF, который устанавливался слева от пушки. Его амбразура защищалась специальной бронировкой в виде латинской буквы «V». Расширенный поиск целей вел командир с помощью стереотрубы SF 14z, для ее установки в крыше рубки был предусмотрен люк. В лобовом листе рубки имелся смотровой прибор механика-водителя Fahrersehklappe 50 с бинокулярным перископом KFF2.

Форма и размещение люков на крыше рубки остались такими же, как и на машинах предсерийного выпуска.

Боевая масса самоходной артиллерийской установки равнялась 19,6 т. С января по май 1940 года заводские цеха покинули 30 штурмовых орудий модификации А.

Штурмовое орудие Ausf C/D в бою. Восточный фронт урайон Смоленска, лето 1941 года

прицел установлен, люк закрыт

прицел снят, люк открыт

В июне 1940 года начался выпуск штурмовых орудий второй модификации — Ausf.В. Их производство осуществлялось заводом Alkett (Almärkische Kettenfabrik GmbH) в Берлин-Шпандау, ставшим основным изготовителем этих машин.

Базой для САУ StuG III Ausf.В ранних выпусков должно было служить модернизированное шасси танка Pz.lll Ausf.G. Однако выпуск его задерживался, поэтому первые восемь САУ собрали на стандартном танковом шасси. Они имели бортовые эвакуационные люки, вентиляционные отверстия в верхнем лобовом листе и гусеницы шириной 360 мм. Лобовую броню танковых корпусов увеличили с 30 до 50 мм путем установки 20-мм бронелистов.

Все последующие машины изготавливались уже на модернизированных «самоходных» шасси, выполнявшихся на основе шасси танков Pz.lll.Ausf.G поздних выпусков и Ausf.H. На этих САУ устанавливались двигатели Maybach HL 120TRM, отличавшиеся от HL 120TR, главным образом, усовершенствованной системой зажигания, и шестискоростные коробки передач ZF SSG 77. Машины получили 400-мм гусеницы Kgs 61/400/120 и опорные катки размерностью 520x95-397 вместо 520x75-397, применявшихся ранее.

Что касается рубки, то она была идентична таковой у штурмовых орудий модели А и отличалась лишь мелкими деталями. Боевая масса САУ достигла 22 т.
