Вооружение большой башни танка СМК было несколько иным. В ней устанавливалась 76-мм пушка Л-11. Орудие и спаренный пулемет ДТ имели углы вертикального наведения от — 2° до +33°. Зенитный пулемет размещался открыто на турели башенного люка. В кормовом листе большой башни СМК был смонтирован еще один ДТ.

Вооружение малых башен обоих танков было идентичным — 45-мм пушка 20К и спаренный пулемет ДТ. Угол горизонтального наведения 45-мм пушки танка Т-100 составлял 256°, танка СМК- 270°.

СМК

На танке СМК, кроме того, имелся курсовой пулемет ДТ в шаровой установке. Огонь из него вел стрелок-радист. Механизмы поворота башен оснащались ручными и электромеханическими приводами.

Для ведения огня и наблюдения за полем боя использовались панорамные и телескопические прицелы ПТК, ПТКУ, ТОП, ПТ-1, ТОД и ТЗП (последние два только на Т-100).

В кормовой части корпуса обоих танков размещался 12-цилиндровый карбюраторный четырехтактный V-образный авиационный (точнее, морской глиссерный) двигатель жидкостного охлаждения ГАМ-34-ВТ мощностью 850 л.с. при 1850 об/мин. На Т-100 двигатель располагался по оси машины, а у СМК он был смещен к правому борту (наследие трехбашенной схемы).

Механическая силовая передача танков СМК состояла из многодискового главного фрикциона сухого трения, пятискоростной коробки передач, многодисковых бортовых фрикционов сухого трения с ленточными тормозами и двухступенчатых бортовых передач.

В трансмиссию танка Т-100 входили трехдисковый главный фрикцион сухого трения, пятискоростная коробка передач, многодисковые бортовые фрикционы сухого трения с ленточными тормозами и простые однорядные бортовые редукторы. Бортовые фрикционы и тормоза имели пневматические сервоприводы управления и дублирующий механический привод.

Радиатор системы охлаждения емкостью 70 л у танка СМК продувался воздухом с помощью вентилятора, посаженного на носок коленчатого вала.

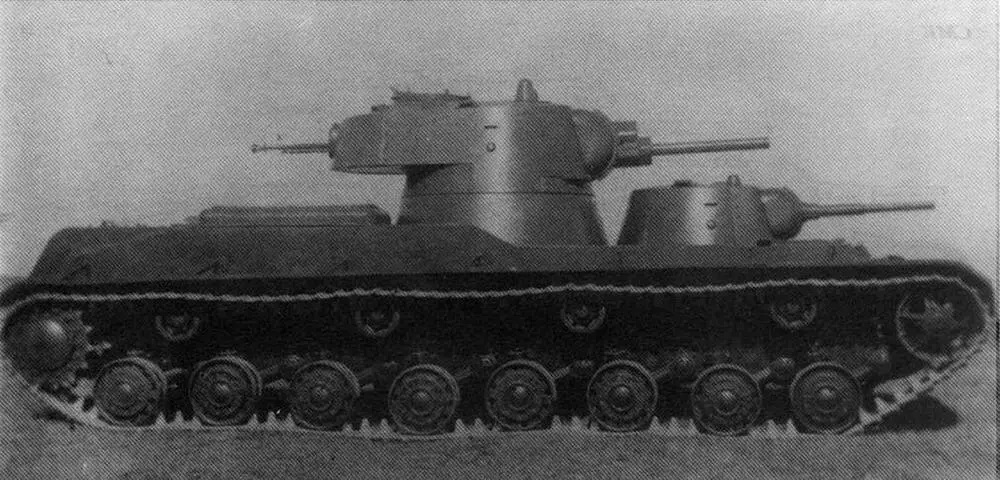

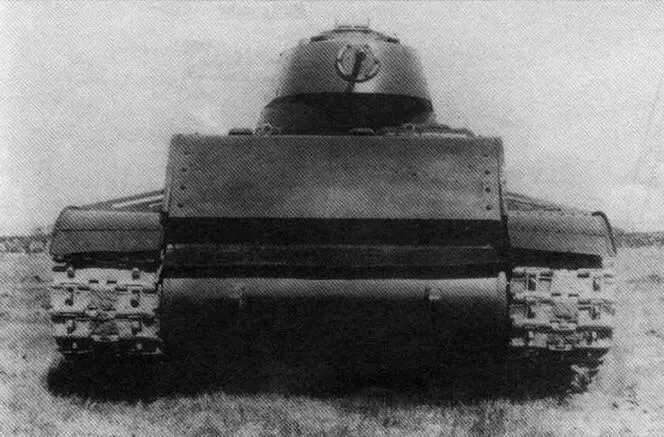

Танк СМК на полигонных испытаниях. Вверху —вид с правого борта, внизу — вид сзади. Обратите внимание на 12,7-мм пулемет ДК в нише большой башни.

На Т-100 имелось два радиатора общей емкостью 100 л. Они продувались с помощью вентилятора, установленного горизонтально на тумбе на коробке передач.

В конструкции моторно-трансмиссионного отделения Т-100 была сделана попытка защитить танк от нового противотанкового средства, широко применявшегося в Испании, — бутылок с горючей смесью. Крыша МТО не имела отверстий для забора и выброса охлаждающего воздуха и была наклонной — чтобы горючая смесь быстрее стекала с корпуса. Забор и выброс воздуха осуществлялись сбоку, над крыльями, через специальные броневые карманы.

На чертежах это решение выглядело неплохо, но испытания танка и его боевое применение внесли свои коррективы. Первые же выезды шасси Т-100 (еще без башен) показали, что мотор сильно перегревается. Охлаждающий воздух, проходя через броневые карманы, и так испытывал большое сопротивление на входе и выходе, а поскольку карманы находились рядом, то система охлаждения засасывала горячий воздух, едва выброшенный из танка. Пришлось заделать отверстия для выброса воздуха в борту корпуса и прорезать их в крыльях. Теперь отработанный воздух выбрасывался на верхние ветви гусениц. Это частично решило проблему охлаждения, и на втором шасси (будущий T-100Y) МТО перепроектировали так, что выброс воздуха вниз на гусеницы стал штатным, а заодно туда же вывели и выхлопные трубы.

При дальнейших испытаниях Т-100 появились новые проблемы с системой охлаждения. Вентилятор с такой силой засасывал воздух, что при езде по лесу сетки воздухозаборника быстро забивались сорванными с деревьев листьями!

Впоследствии боевое применение Т-100 выявило, что броневые карманы ненадежно защищают мотор и радиаторы танка. Так, однажды при попадании снаряда от малокалиберной пушки в броневой карман осколками был помят радиатор. Если бы снаряд оказался более крупного калибра, то несмотря на непробитие брони танк был бы выведен из строя.

Емкость четырех топливных баков танка Т-100 составляла 1160 л, а трех у СМК - 1400 л.
