Главной особенностью КВ-5, отличавшей его от остальных КВ, но роднившей с КВ-2, была большая и высокая башня ромбовидной формы. Такая башня позволяла решить сразу несколько компоновочных проблем. Во-первых, казенник пушки при любых углах возвышения оставался в башне, во-вторых, командир танка и наводчик также умещались в башне и не были зажаты между казенником и погоном. Все это давало возможность обойтись сравнительно небольшим башенным погоном (у КВ-5 — 1840 мм), от которого требовалось воспринимать лишь нагрузку от выстрела. Кроме того, решение позволило разместить в большой башне КВ-2 152-мм гаубицу, при этом диаметр погона оставался как у КВ-1. Правда, высота танка возрастала, но ее можно было уменьшить за счет высоты корпуса в районе боевого отделения, сведя до размера, обеспечивающего только крепление элементов подвески.

Поэтому корпус КВ-5 в районе боевого отделения и отделения управления имел высоту всего 920 мм и повышался до 1300 мм в районе моторнотрансмиссионного отделения. Высоты 920 мм для размещения механика-водителя и стрелка-радиста не хватало. Проблема эта решалась установленным над головой механика-водителя бронированным откидным колпаком со смотровыми щелями, обеспечивавшими обзор лучший, чем на обычном КВ. Толщина брони колпака была как у лобового листа башни — 180 мм. На марше колпак приподнимался — так же, как на прототипах Т-35.

Стрелок-радист имел в своем распоряжении башенку с пулеметом ДТ, установленную на постаменте так, что огонь можно было вести поверх колпака механика-водителя. Допускала она возможность и стрельбы по воздушным целям. Вторая такая башенка находилась на крыше башни. Установленный в ней пулемет обслуживался заряжающим.

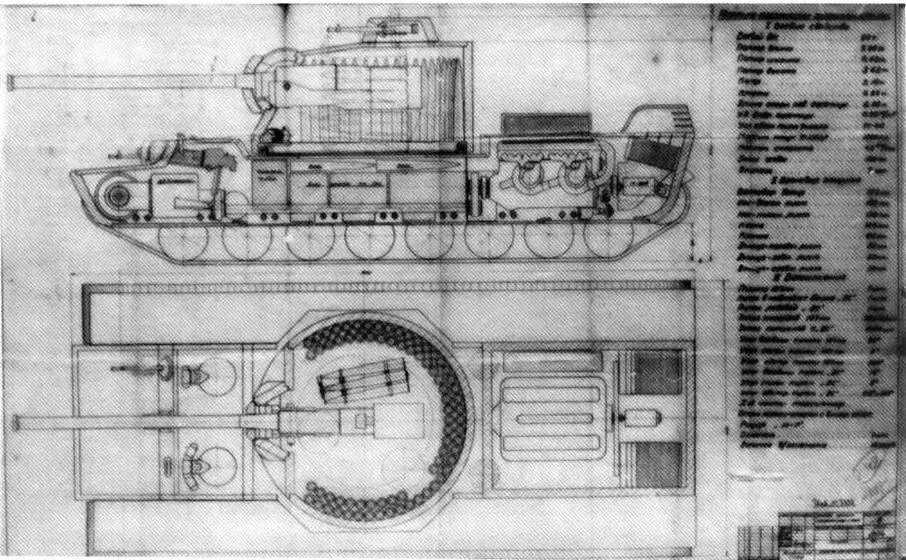

Фотокопия проектного чертежа танка КВ-4 инженера М.Цейца

В боевом отделении корпуса размещалась укладка с частью боекомплекта 107-мм пушки. Основной боекомплект укладывался в нишу башни.

Справа от пушки располагался командир танка. В его распоряжении была полноценная командирская башенка с пятью смотровыми приборами и небольшим перископом, который позволял вести наблюдение поверх пулеметной башенки. Слева от пушки находился наводчик, а в кормовой части башни — два заряжающих, наличие которых в составе экипажа, учитывая массу 107-мм унитарных выстрелов, было отнюдь не лишним, тем более, что в перспективе часть танков могла вооружаться 152-мм гаубицей-пушкой.

В моторно-трансмиссионном отделении параллельно устанавливались два дизеля В-2К мощностью по 600 л.с. каждый. Переход на двухдвигательную схему оказался вынужденной мерой, так как с началом войны шансов довести более мощные варианты В-2 с турбонаддувом уже не осталось. Не было и возможности получить в приемлемых количествах авиадизели М-30 или М-40.

Двигатели соединялись с коробкой передач и бортовыми фрикционами с помощью промежуточного редуктора.

Корпус КВ-5, в отличие от других КВ, не имел гнутых деталей (за исключением кормового нижнего листа). Бронелисты соединялись друг с другом Гужонами и электросваркой. Толщина бортов и кормы корпуса достигала 150 мм, крыши и днища — 40 мм.

Поскольку при изготовлении штампованной башни КВ-3 возникло множество проблем, для КВ-5 башню решили изготовить из катаной брони.

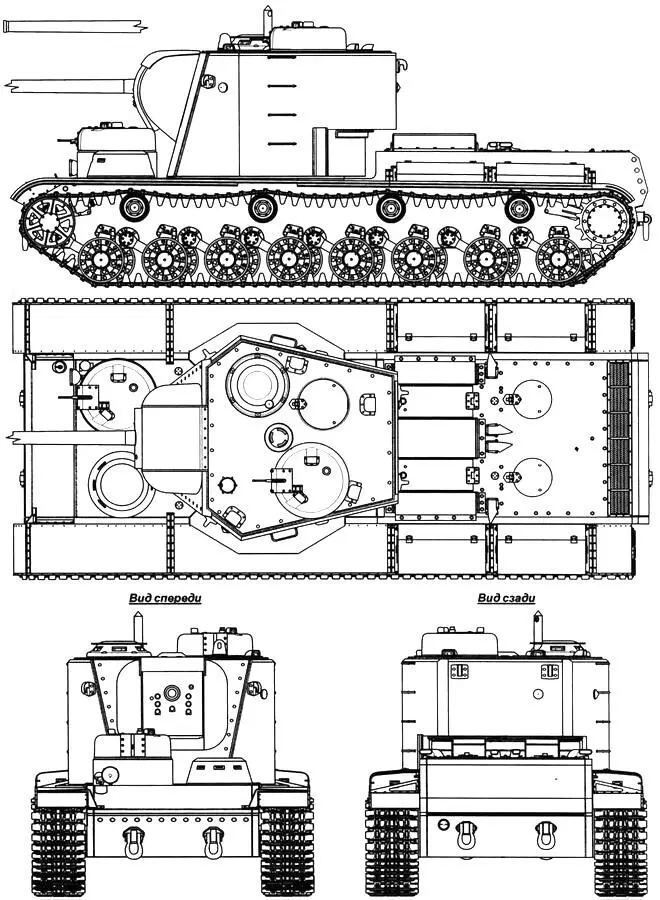

КВ-5

Лобовой 180-мм лист крепился к башне Гужонами, а все остальные листы соединялись между собой шпоночным соединением "двойной ласточкин хвост". Такое соединение ни до, ни после не применялось в отечественном танкостроении (зато так собирался главный броневой пояс линкоров типа "Советский Союз"), было трудоемким, заставило установить бортовые листы башни вертикально, но обеспечило почти монолитную ее прочность.

К августу 1941 года проект КВ-5 был практически полностью завершен, началось изготовление ряда узлов и агрегатов танка. Но из-за тяжелой обстановки на фронте под Ленинградом все опытные работы на Кировском заводе прекратили и освободившиеся силы бросили на увеличение выпуска серийных КВ. Самая поздняя дата, обнаруженная на сохранившихся чертежах КВ-5, — 15 августа 1941 года, когда бои уже шли под Лугой и Красногвардейском.

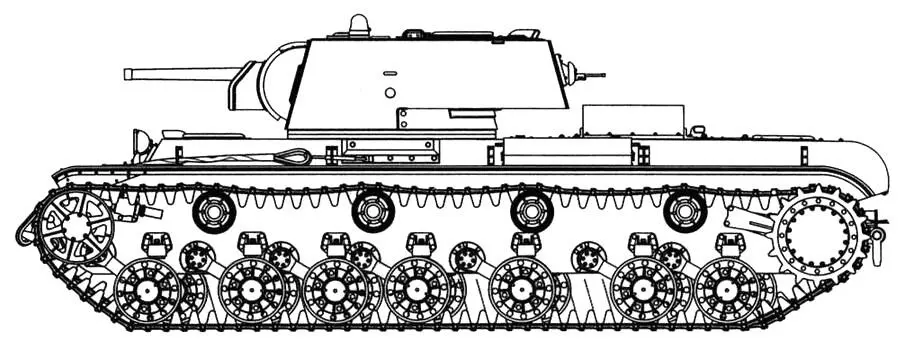

КВ-3 с башней КВ-1
