Все агрегаты трансмиссии размещались под грузовой платформой. Главный фрикцион — однодисковый, тракторного типа, с педальным управлением (усилие на педали до 60 кгс) — был связан с коробкой передач соединительным валом с карданными шарнирами от автомобиля ЗИС-6. Коробка передач — четырехступенчатая, тракторного типа, в общем картере с задним мостом. Силовой диапазон — 6,48. Предполагалась установка пятиступенчатой коробки передач с еще большим силовым диапазоном. Задний несущий мост с главной передачей, бортовыми фрикционами и бортовыми передачами, полностью заимствованные от трактора С-65, работали с большим перенапряжением и сильно нагревались. В

приводе бортовых фрикционов использовались пружинные сервоусилители (более эффективные пневмоусилители стояли только на первых С-1). Тормоза —с плавающими опорами лент и двухсторонним серводействием (по-танковому). Управление — от одной педали. На тягаче было применено хорошо работавшее гребневое зацепление ведущей звездочки с гусеницей.

Ходовая часть, применительно к одному борту, состояла из шести сдвоенных обрезиненных опорных катков диаметром 330 мм в двух каретках с рессорно-балансирной подвеской по типу танка Т-26, с упругими ограничителями их поворота. Одновременно сохранялась хорошо зарекомендовавшая себя на С-65 упруго-балансирная (через поперечную рессору) подвеска рам тележек с качанием их вокруг осей задних ведущих звездочек.

Осенью 1940 года был построен вариант С-2 с индивидуальной торсионной подвеской шести металлических (резина бандажей быстро разрушалась) опорных катков при жестких рамах тележек и увеличенной опорной базе (конструкторы В.И.Дурановский и Н.Ф.Корпачев). Машина ходила гораздо мягче, меньше раскачивалась, снизились ее масса (на 800 кг) и трудоемкость изготовления. Однако серийно осваивать новую подвеску уже не решились.

Мелкозвенчатая (шаг трака—170 мм) облегченная гусеница, отлитая из стали Гатфильда, была аналогична по типу тракам гусениц тягачей «Коминтерн» и «Ворошиловец», но имела более высокие грунтозацепы. Может быть, поэтому она часто спадала, особенно при резком маневрировании на пересеченной местности.

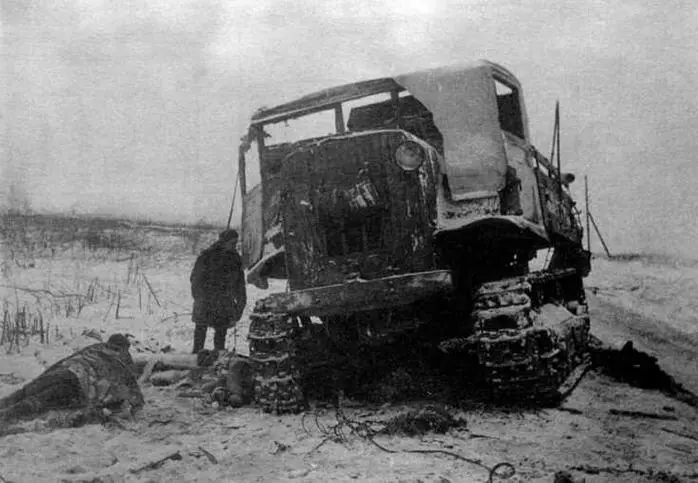

Подорвавшийся на мине трактор С-2. Западный фронт, Можайское направление, январь 1942 г.

Масса в снаряженном состоянии без груза, кг:

опытного 11 787

серийного 11 940

Грузоподъемность платформы, кг 1500

Масса буксируемого

прицепа, кг 10 000

с перегрузкой 19 000

Мест в кабине 2

Мест в кузове для сидения 8

Габариты, мм:

длина 4674

ширина 2440

высота по кабине (без нагрузки) 2756

с тентом 3065

База опорных катков, мм 2025

База полная (по звездочкам), мм 2988 — 3055

Колея (по серединам гусениц), мм 1823

Ширина гусениц, мм 420

Дорожный просвет, мм 462,5

Среднее удельное давление на грунт с экипажем и грузом на платформе, кгс/см² 0,768

Мощность двигателя, л.с:

номинальная при частоте вращения, 1100 об/мин 105

максимальная при частоте вращения 1350 об/мин 115

Максимальная скорость по шоссе, км/ч 26,5

Запас хода по шоссе с прицепом, км до 183

Предельный преодолеваемый подъем по твердому грунту с нагрузкой без прицепа, град 24 — 25

Между двигателем и коробкой передач, под платформой, располагалась лебедка конструкции ЧТЗ с тяговым усилием 10 000 кгс, с выдачей через направляющую скобу назад 30-метрового троса диаметром 20 мм. Привод лебедки — от нижнего ведомого вала коробки передач через червячный и цилиндрический с внутренним зацеплением редукторы. Работала лебедка при выключенных бортовых фрикционах. Кабину, заимствованную от автомобиля ЗИС-5, расширили и дооборудовали. За ней размещались три топливных бака общей емкостью 222 л (на 15 ч работы). Грузовая платформа площадью 5,05 м² с двумя откидными сиденьями по бортам могла закрываться тентом.

После выпуска в конце 1939 года опытной партии из 12 машин, с сентября 1940-го началась сборка С-2 малыми сериями на конвейере. Производство разворачивалось буквально «из-под палки». Машина получилась тяжелая, громоздкая, какая-то некрасивая, всеми нелюбимая. До конца года с трудом было сдано армии 23 единицы. По штатам, утвержденным 1 января 1941 года, в артиллерии Красной Армии должен был находиться 951 тягач С-2. В 1941 году было выпущено уже 1235 тягачей (по другим данным — 1179), причем во 2-м полугодии — 859. С началом войны темп их сборки достиг шести — девяти машин в сутки. Однако в ноябре в связи с переключением ЧТЗ на выпуск тяжелых танков тракторостроение там было полностью прекращено (в декабре сделали еще девять машин). Последние пять тягачей С-2, из выпущенных 1275, сдали уже в 1942 году.
