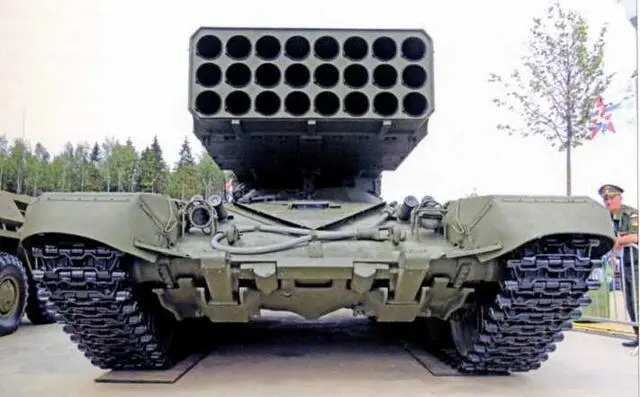

Боевая машина БМ-1 на выставке "Армия-2015". Хорошо виден передний аутригер.

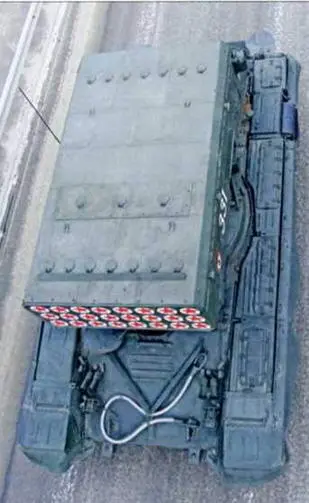

Боевая машина БМ-1 на репетиции Парада Победы в подмосковном Алабино. 2010 г.

Боевая машина системы ТОС-1А "Солнцепек" имеет средства маскировки - четыре установки типа 902Г, предназначенные для пуска дымовых гранат на дальность до 100 м, а также термическую аппаратуру для создания непросматриваемой дымовой завесы длиной 250-400 м. Она также оснащена встроенным оборудованием самоокапывания бульдозерного типа (доработанный отвал используется в качестве переднего аутригера) и оборудованием для преодоления брода глубиной до 1,2 м.

Несмотря на многочисленные конвенции, запреты и публичные отказы от оружия массового поражения (особенно химического и биологического), опасность его применения каким-либо государством или же негосударственными организациями (в том числе криминального и террористического характера), как показывает ход последних вооруженных конфликтов (например, в Сирии), не исчезла и даже возросла. В этой связи в боевых машинах Т0С-1А применена встроенная система защиты от оружия массового поражения. Она обеспечивает защиту экипажа от поражающих факторов ядерного взрыва и различных отравляющих веществ путем герметизации обитаемого отделения машины. Необходимость включения системы определяет прибор радиационной и химической разведки ГО-27, а для создания избыточного давления в обитаемом отделении (за счет наддува воздуха) и очистки поступающего в него воздуха от пыли и радиоактивных веществ служит фильтровентиляционная установка (ФВУ). Управление средствами данной системы - автоматическое/полуавтоматическое.

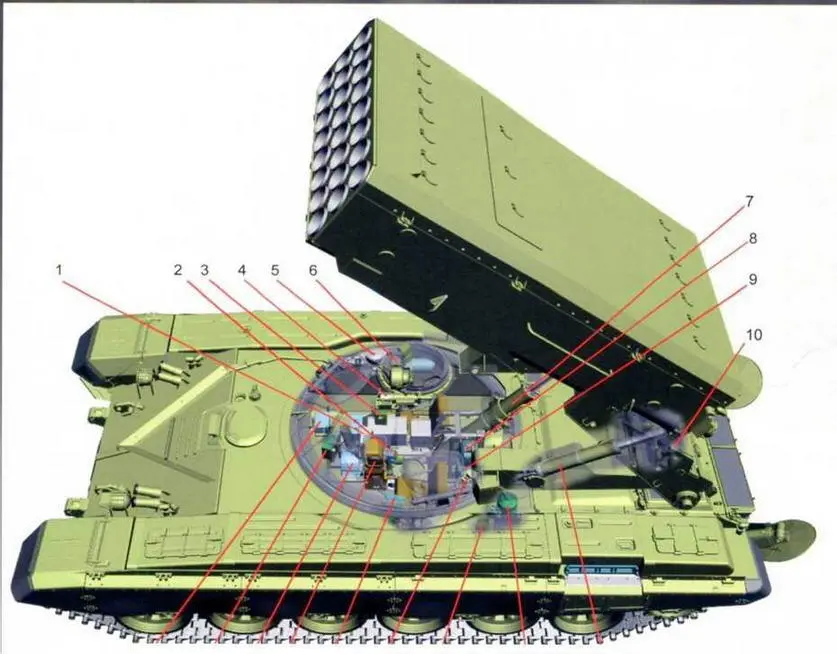

Состав СУО боевой машины БМ-1:

1 - блок индикации;

2 - пульт управления;

3 - токораспределитель;

4 - стопор качающейся части;

5 - механизм поворота колпака;

6 - командирская башенка с прибором ТКН-ЗА;

7 - силовой гидроцилиндр вертикального наведения;

8 - блок управления БГН;

9 - блок управления БГВ;

10 - датчик положения качающейся части;

11 - цилиндр уравновешивающего механизма;

12 - электромашинный усилитель ЭМУ-12ПМБ;

13 - коробка К2; 14 - датчик положения платформы;

15 - блок баллистического вычислителя;

16 - дальномер 1Д14;

17 - насосный агрегат системы вертикального наведения;

18 - блок импульсов;

19 - датчик крена.

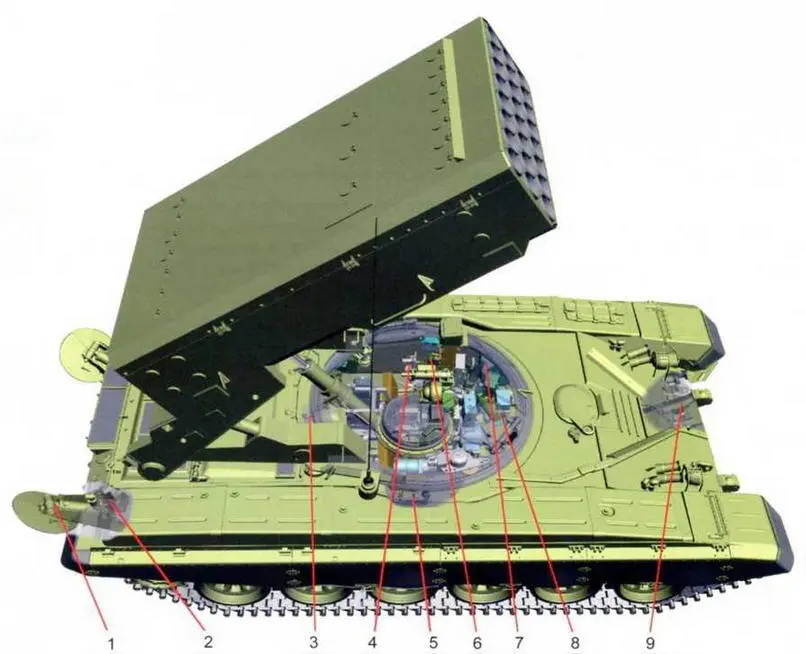

Гидросистема вспомогательного оборудования боевой машины системы ТОС-1А:

1 - гидроцилиндр задней опоры;

2 - вспомогательный гидроцилиндр задней опоры;

3 - гидрофрикционный стопор;

4 - гидропанель левого борта;

5 - гидропанель правого борта;

6 - коробка К-2,

7 - гидробак;

8 - агрегат электронасосный;

9 - гидроцилиндр передней опоры.

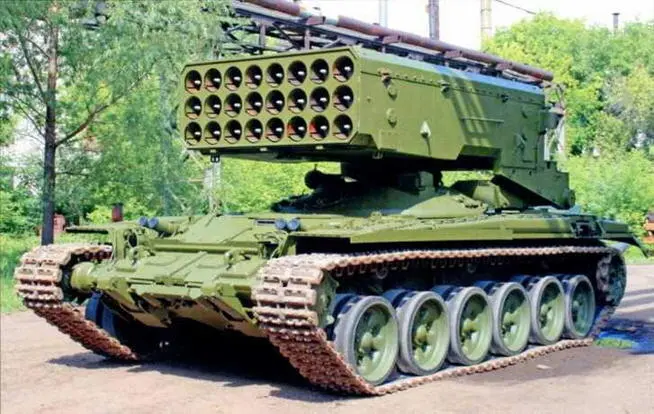

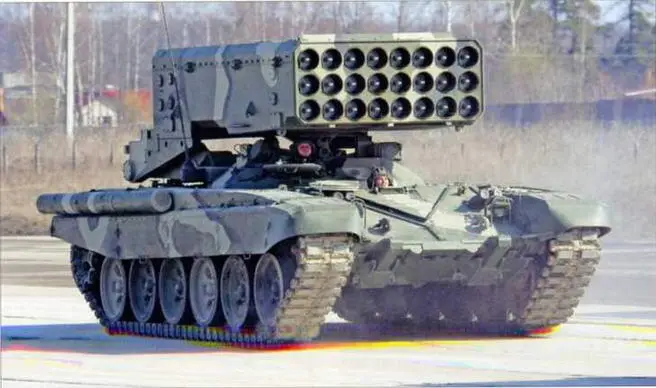

Боевая машина БМ-1 на базе танка Т-90С.

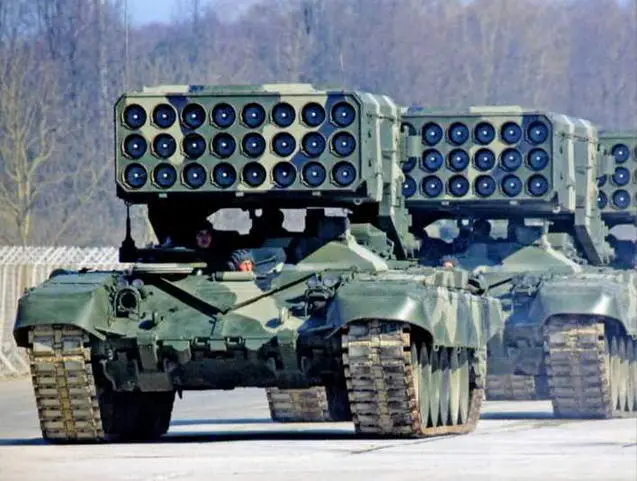

Боевые машины БМ-1 на базе танка типа Т-72.

Стрельба БМ-1 выполняется без выхода экипажа из машины, с остановки ("с места") или с заранее подготовленной позиции, вне зависимости от погодных условий, днем и ночью. При этом стрельба возможна как с открытых огневых позиций по видимым целям - с использованием прямого визирования на них в полуавтоматическом или ручном режимах, так и с закрытых позиций - с использованием топопривязки собственной огневой позиции и места расположения цели. Время достижения полной готовности к открытию огня по видимой цели "с места" не превышает 1,5 мин с момента остановки машины.

Наведение пусковой установки на цель производится с помощью электрогидравлического привода вертикального наведения и электрического привода горизонтального наведения. Наведение установки в горизонтальной плоскости - автоматизированное, осуществляется от пульта управления силовыми приводами наведения, а в вертикальной плоскости - автоматическое, по расчетным установкам. Приведение качающейся части в походное положение происходит автоматически. Все операции по автоматическому наведению пусковой установки на цель осуществляются с помощью СУО, которой в стандартном варианте управляет наводчик.
