Михаил Барятинский: СРЕДНИЙ ТАНК PZ.IV. «Рабочая лошадка» Панцерваффе

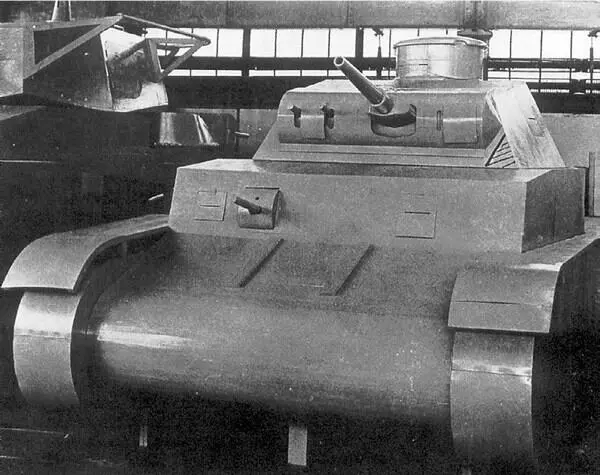

Интересно отметить, что все варианты, за исключением рейнметалловского, имели ходовую часть с шахматным расположением опорных катков большого диаметра, разработанную инженером Е. Книпкампом. Первый же построенный в металле прототип — VK 2001 (Rh) — был оснащен ходовой частью, почти полностью заимствованной у тяжелого многобашенного танка Nb.Fz., несколько образцов которого изготовили в 1934–1935 годах. Фирма Krupp предложила ходовую часть в том же ключе, но с несколько иной конструкцией подвески. Крупповской конструкции ходовой части и отдали предпочтение. Заказ на производство танка 7,5-cm Geschütz-Panzerwagen (Vs.Kfz.622) — «бронированная машина с 75-мм пушкой (экспериментальный образец 618)» — фирма Krupp получила в 1935 году. В апреле 1936 года название было изменено на стандартное Panzerkampfwagen IV (сокращенно Pz.Kpfw.IV, часто встречается Panzer IV, и совсем краткое — Pz.IV). По сквозной системе обозначений подвижных средств вермахта танк имел индекс Sd.Kfz.161.

Несколько машин нулевой серии были изготовлены в цехах крупповского завода в Эссене, но уже в октябре 1937 года производство перенесли на завод Krupp-Gruson AG в Магдебурге, где начался выпуск боевых машин модификации А.

Броневая защита корпуса танка Ausf.A колебалась от 15 (борта и корма) до 20 (лоб) мм. Лобовая броня башни достигала 30, бортов — 20, кормы — 10 мм. Боевая масса танка составила 17,3 т. Вооружение — 75-мм пушка KwK 37 c длиной ствола в 24 калибра (L/24); в ее боекомплект входило 120 выстрелов. Два пулемета MG 34 калибра 7,92 мм (один, спаренный с пушкой, другой — курсовой) имели боезапас в 3000 патронов. Танк оснащался 12-цилиндровым V-образным карбюраторным двигателем жидкостного охлаждения Maybach HL 108TR мощностью 250 л.с. при 3000 об/мин и пятискоростной механической коробкой передач типа ZF SFG 75. Двигатель был расположен несимметрично, ближе к правому борту корпуса. Ходовая часть состояла из восьми сдвоенных опорных катков малого диаметра, сблокированных попарно в четыре тележки, подвешенные на четвертьэллиптических листовых рессорах, четырех поддерживающих катков, ведущего колеса переднего расположения и направляющего колеса с механизмом натяжения гусеницы. Впоследствии при многочисленных модернизациях Pz.IV его ходовая часть не претерпела сколько-нибудь серьезных конструктивных изменений.

Характерными чертами машин модификации A стали командирская башенка цилиндрической формы с шестью смотровыми щелями и курсовой пулемет в шаровой установке в ломаном лобовом листе корпуса. Башня танка была смещена влево от его продольной оси на 51,7 мм, что объяснялось внутренней компоновкой механизма поворота башни, включавшего в себя двухтактный бензиновый двигатель, генератор и электромотор.

До марта 1938 года заводские цеха покинули 35 танков модификации А (производственная серия 1/BW). Практически это была установочная партия.

Машины модификации В (2/BW) несколько отличались от предыдущих. Ломаную лобовую плиту корпуса заменили на прямую, ликвидировали курсовой пулемет (на его месте появился смотровой прибор радиста, а справа от него — бойница для стрельбы из личного оружия), ввели новую командирскую башенку и перископический прибор наблюдения, изменили конструкцию бронировки почти всех смотровых приборов, вместо двухстворчатых крышек посадочных люков механика-водителя и радиста установили одностворчатые. Танки Ausf.B оснащались двигателем Maybach HL 120TR мощностью 300 л.с. при 3000 об/мин и шестискоростной коробкой передач ZF SSG76. Боекомплект сократился до 80 выстрелов и 2700 патронов. Броневая защита практически осталась прежней, лишь толщину лобовой брони корпуса и башни довели до 30 мм.

С апреля по сентябрь 1938 года было изготовлено 42 (или 45) Pz.IV Ausf.B.
