Нельзя сказать, что конструкторы вообще не пытались сэкономить на весе корпуса. Наружная обшивка крепилась исключительно за счет сварных соединений, кроме тех зон, где ее роль играли броневые листы, которые приклепывались к остальным частям обшивки при помощи накладок. По преимуществу сварными были и 29 водонепроницаемых поперечных переборок, деливших крейсер на 14 полностью изолированных отсеков. Образующие их 13 главных поперечных переборок доходили до верхней палубы, остальные выполнялись водонепроницаемыми главным образом до уровня следующей палубы. В соответствии с германской практикой главные отсеки нумеровались с кормы до носа римскими цифрами от I до XIV.

В принципе, для всех единиц серии использовались одинаковые построечные спецификации (Bauvorschift), однако у первой пары («Хиппера» и «Блюхера») шпации между шпангоутами V и XIV имели немного меньшую протяженность, в результате чего общая длина корпуса этих крейсеров составляла 205,9 м вместо 212,5 м у остальных.

Форма корпуса оставалась вполне традиционной для быстроходных кораблей этого класса. Отношение длины по ватерлинии к ширине равнялось 9,2, а ширины к осадке — 3,41. В средней части корпус являлся очень полным (коэффициент полноты по мидель- шпангоуту 0,90), оконечности так же имели солидную (для крейсеров) полноту (продольный коэффициент полноты 0,57, коэффициент полноты ватерлинии 0,72). В результате блок-коэффициент (отношение водоизмещения к произведению длины на площадь мидель-шпангоута) оказался слишком высоким — 0,67, что отрицательно сказалось на ходовых качествах. Причина большой полноты корпуса заключалась в большом разнесении башен главного калибра, в районе которых ширина корпуса оставалась еще довольно значительной. В принципе, помимо отрицательного эффекта, в такой ситуации имелись и положительные факторы, в частности, возможность обеспечить хоть какую- то защиту погребов от подводных взрывов и увеличить общую устойчивость корабля к затоплениям.

В качестве дополнительной меры защиты такого рода по бокам от обшивки корпуса на протяжении большой части его длины имелись специальные наделки — були. Эта конструкция, пришедшая от исконных врагов — англичан, увеличивала остойчивость узкого и длинного корпуса и обеспечивала дополнительное пространство для расширения газов при взрывах торпед. К отрицательным характеристикам такой конструкции можно отнести легкость повреждения тонкой обшивки булей снарядами любого калибра и осколками, что могло привести к солидным затоплениям (к тому же несимметричным и создающим значительный кренящий момент).

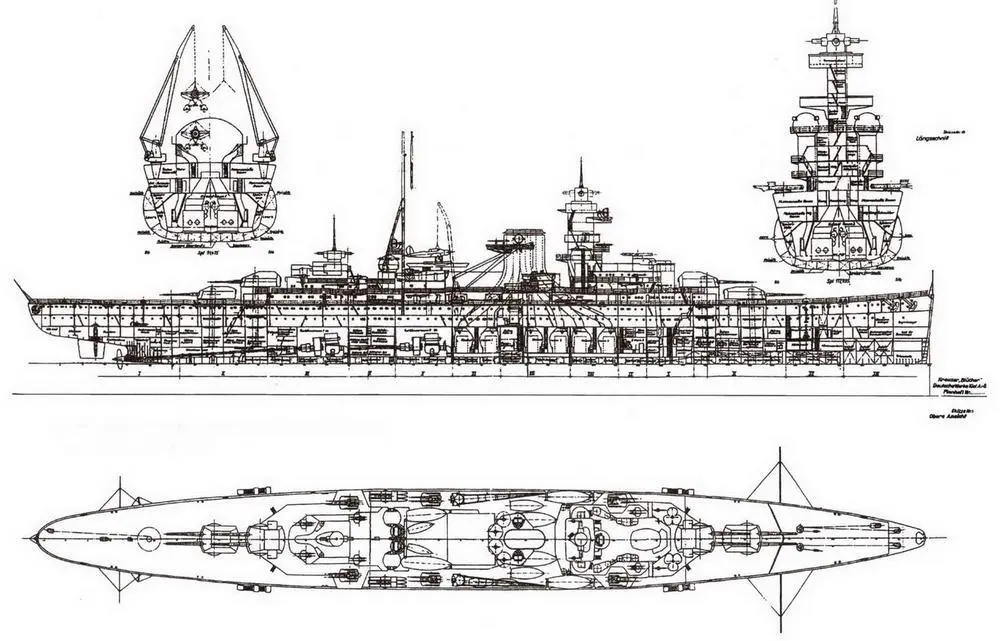

Проектный вид тяжелого крейсера «Блюхер» Копия подлинного чертежа

Правда, отсеки в булях противоположного борта было удобно использовать для контрзатоплений и ликвидации крена.

Надо сказать, что остойчивость германских тяжелых крейсеров в сравнении с другими кораблями основных классов являлась весьма умеренной. Из-за сложной формы корпуса, обусловленной булями, она менялась в широких пределах в зависимости от нагрузки. Так, начальная метацентрическая высота пустого корабля (при водоизмещении 13 580 т и средней осадке 5,13 м) составляла 1,18 м, но уже после загрузки всего оборудования и постоянных грузов (водоизмещение 14 520 т, средняя осадка 5,76 м) она уменьшалась до 0,85 м, а в нормальном грузу (водоизмещение 15 660 т, средняя осадка 6,12 м) падала до 0,75 м. Однако полностью нагруженный корабль, имевший водоизмещение 19 550 т и среднюю осадку 7,4 м, становился даже чрезмерно остойчивым — метацентрическая высота увеличивалась до 1,4 м.

Сверху вниз корпус перекрывали 3 палубы (верхняя, батарейная и палуба твиндека, она же броневая) и 4 платформы.

В отсеках двух самых нижних платформ — трюма и двойного дна — в основном располагались нефтяные цистерны и емкости для смазочных материалов, а также помещения гирокомпаса и поста живучести. Следующая вверх нижняя платформа, служила для размещения жизненно важных объектов крейсера: снарядных погребов главного калибра (отсеки II и X), турбин (отсеки III и V), котлов (отсеки VI, VII и VIII), а также противопожарного оборудования, центр управления которым находился в специально выделенном отсеке X. Верхнюю платформу, имевшуюся только между шпангоутами 10 и 47 в корме (отсеки I и II) и между шпангоутами 130 и 167,5 в носу (отсеки IX и XI), почти полностью занимали зарядные погреба главного калибра. В носовых отсеках помещались также нижний центральный пост, радиорубка и электрощитовые. В отсеке VII находилось устройство, отличавшее германские тяжелые крейсера от всех остальных кораблей этого класса. Речь идет о пассивной системе стабилизации качки по типу цистерн Фрама. В двух цистернах, по одной с каждого борта, соединявшихся широкой трубой на уровне палубы трюма, имелось около 200 т жидкости (обычно воды), переливанием которой управляла специальная гидросистема. Такие стабилизаторы устанавливались на ряде немецких кораблей, но официальные сведения относительно их боевой ценности отсутствуют. (Косвенные данные позволяют оценить ее не слишком высоко.)
