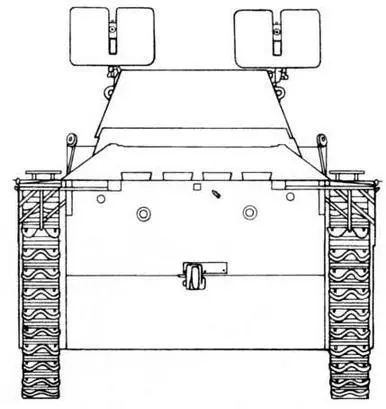

Вид спереди. На виде спереди пулеметы Browning условно не показаны

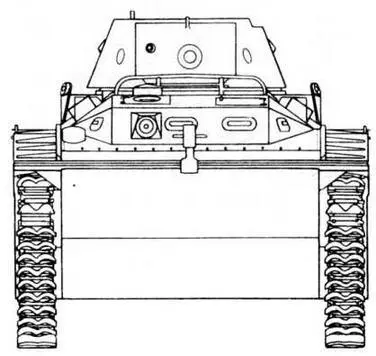

Вид сзади
Примерно на середине серийного выпуска танка LVT(А)-4 его решили модифицировать. Специального обозначения он не получил, но стал известен как «Марианская модель». Убрали крышу кормовой ниши башни, сняли установку 12,7-мм пулемета, а вместо нее у бортов башни смонтировали две шкворневые установки для 7,62-мм пулеметов М1919А4 с такими же бронещитами, как и на LVT(A)-1; боекомплект к ним составлял 4000 патронов. В ближнем бою такое вооружение оказалось эффективнее. Однако оставалась неприкрытой огнем передняя полусфера. На LVT(A)-4 последних серий появился лобовой пулемет — 7,62-мм М1919А4 в шаровой опоре, он монтировался в лобовом листе рубки с правой стороны, перед местом помощника механика-водителя. Установка лобового пулемета предлагалась еще до кампании на Марианских островах, но была реализована в серии уже в ходе указанной модернизации. Боекомплект лобового пулемета составлял 2000 патронов. Кроме этого, машины последних серий отличались наличием смотровых блоков в бортах и корме башни — дабы экипаж мог оценить обстановку, оставаясь под защитой брони. На LVT(A)-4 поздних выпусков появились также смотровые щели в скулах рубки отделения управления. Вместо смотрового люка механика-водителя с откидной крышкой в лобовом листе рубки выполнили две смотровые щели со стеклоблоками. Несколько изменили расположение рабочих мест экипажа в башне.
Внесение изменений в конструкцию потребовало времени и задержало выпуск очередных партий машин. В ожидании новой модификации LVT(A)-4 экипажи сами модифицировали имеющуюся технику в плане усиления пулеметного вооружения и повышения защищенности. Так, на башню дополнительно ставили 7,62-мм пулемет, на установку 12,7-мм пулемета — бронещит, а на лобовой части башни крепили бронелисты. Кроме того, использовали общую для экипажей почти всех LVT практику повышения защищенности — на носовую часть корпуса и на крышу плотно укладывали мешки с песком. Причем это использовали и при движении по суше, и на плаву.
Производство LVT(A)-4 началось в 1944-м, до конца года выпустили 1489 машин. Еще 401 изготовили в 1945 году — до того, как производство остановили в связи с появлением модели LVT(A)-5. Корпусу морской пехоты передали 533 из построенных LVT(A)-4, вооружив ими три батальона плавающих танков. Армия США сформировала семь таких батальонов. В них насчитывалось 1307 LVT(A)-4. Около 50 машин были поставлены по ленд-лизу союзникам США.
LVT(A)-4 оказался неплохим средством огневой поддержки десанта, особенно при наличии закрытых огневых позиций. По проходимости на слабых грунтах LVT(A)-4 несколько уступал предшествующим вариантам — удельное давление увеличилось до 0,78 кг/см 2.

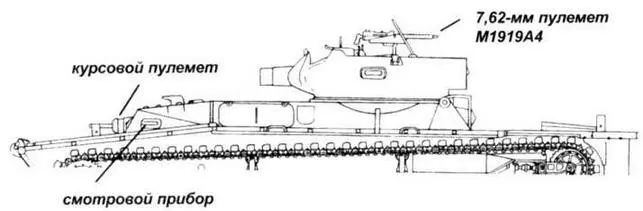

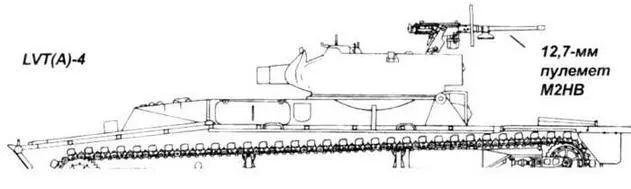

Характерные отличия транспортеров
LVT(A)-5

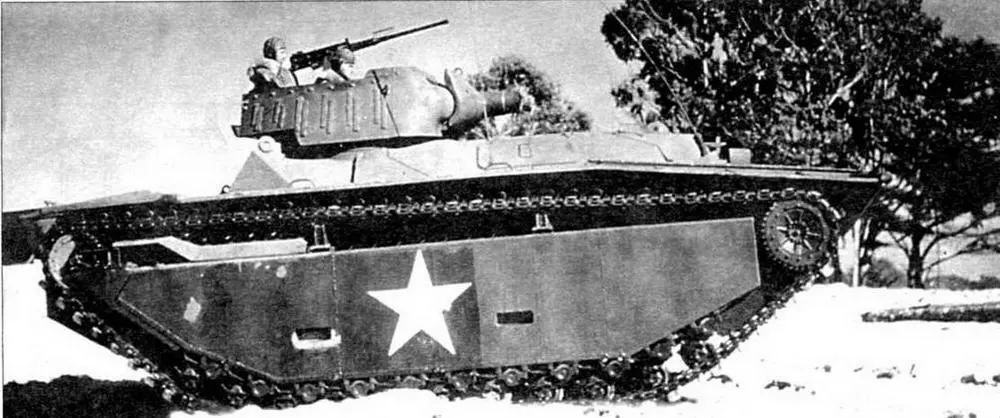

Одним из недостатков LVT(A)-4 по сравнению с LVT(A)-1 было отсутствие двух пулеметов Browning М1919А4, защищавших машину с кормовых ракурсов
LVT(A)-4 в целом неплохо показал себя в ряде десантных («амфибийных») операций на Тихоокеанском ТВД. Однако он имел только ручные приводы наведения, а система стабилизации вооружения отсутствовала. Первое затрудняло быстрый перенос огня и сильно утомляло расчет, второе не позволяло вести огонь в движении. На суше огонь из 75-мм гаубицы вели только с остановок или с укрытых позиций, но он мог оказаться полезен и на плаву — непосредственно перед выходом первого броска десанта на берег. Между тем, без стабилизатора вести такой навесной огонь было нельзя — большое рассеивание создавало опасность поражение своих войск.
Эти недостатки устранили в плавающем танке LVT(A)-5, установив в башне силовой привод наведения (дублировавшийся ручным) и гироскопический стабилизатор. Новая установка орудия со стабилизацией в вертикальной плоскости получила обозначение М12. На ствол гаубицы крепили противовес для облегчения работы стабилизатора. Для удобства работы экипажа башню снабдили подвесным поликом. Несколько перекомпоновали внутренний интерьер башни. Гиростабилизатор и электроприводы наведения увеличили потребность в электроэнергии, и на машину установили дополнительный электрогенератор. LVT(A)-5 вобрал в себя и все усовершенствования «Марианской модели» LVT(A)-4, ряд изменений — например, дополнительные смотровые блоки, которые встречались на LVT(A)-4 поздних выпусков, — вносились в LVT(A)-5 уже в серии.
