Михаил Дмитриев - Средние и основные танки XXI века

«Меркава» оснащена американским дизелем AVDS-1790-5А воздушного охлаждения с турбонаддувом мощностью 900 л.с. Трансмиссия полуавтоматическая, гидромеханическая, с гидрообъёмным механизмом поворота. Скорость танка до 46 км/ч. Запас хода — 400 км. Башня литая, со сварными лобовыми деталями, имеет клинообразную форму. У Merkava Mk.1 объём башни значительно меньше, чем у западных основных танков, а посадка экипажа в ней ниже. Рабочие места наводчика и командира справа от пушки, заряжающего — слева. У наводчика установлен 8-кратный оптический прицел со встроенным лазерным дальномером и перископический смотровой прибор. Информация о дальности до цели, углах крена, атмосферных условиях автоматически поступает в баллистический вычислитель. Туда же вручную вводятся данные о типах снарядов и износе канала ствола орудия.

У командира установлен панорамный прицел, оптически связанный с прицелом наводчика, благодаря чему при необходимости он тоже может вести огонь из пушки. Кроме этого, вокруг люка командира установлены пять перископических смотровых приборов. У заряжающего есть один поворотный наблюдательный прибор. Заряжающий дополнительно может выполнять функции механика-водителя или наводчика. На люке механика-водителя расположены три смотровых прибора, средний может заменяться на прибор ночного видения.

В башне «Меркавы» устанавливается лицензионная американская 105-мм нарезная, стабилизированная в двух плоскостях пушка M68. Углы наведения орудия в вертикальной плоскости от -8,5 до +20 градусов. Приводы разворота башни и наведения орудия электрогидравлические. Стандартный боекомплект танка состоит из 62 выстрелов, в перегруз его можно увеличить до 82. Основной боезапас 48 выстрелов размещён в кормовой части танка в контейнерах из стекловолокна, с резиновым теплоизоляционным покрытием, по четыре снаряда в каждом. В боекомплект входят следующие боеприпасы: оперённый бронебойный подкалиберный, кумулятивный, бронебойно-фугасный и дымовой.

С пушкой спарен 7,62-мм лицензионный бельгийский пулемёт. Ещё два таких же размещены на башне на люке командира и заряжающего. У командирского люка также установлен 60-мм миномёт. Для усиления огневой мощи над стволом пушки может также монтироваться дистанционно управляемый крупнокалиберный 12,7-мм пулемёт.

По каждому борту танка расположены шесть обрезиненных опорных катков и пять поддерживающих роликов. Ведущее колесо переднего расположения, направляющее — заднего. Подвеска независимая, пружинного типа. Два передних катка имеют гидравлические амортизаторы. Траки гусениц цельнометаллические, с открытым шарниром.

По результатам боевого применения первая «Меркава» постоянно дорабатывалась. Сегодня известны следующие модификации танка:

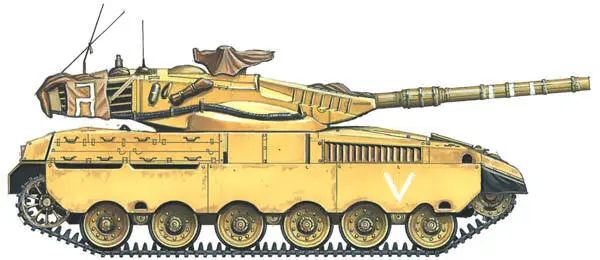

Merkava Mk.1 — первый серийный вариант. Боевая масса 60 т. С 1979 по 1983 г. выпущено 330 танков.

Merkava Mk.1B. На нём заменены бортовые экраны и установлены дымовые гранатомёты на башне. На корзину для инструмента на корме башни подвешены цепи с шарами, играющие роль противокумулятивного экрана.

Merkava Mk.2. На этой машине усилено бронирование башни, 60-мм миномёт перенесён внутрь левой части башни, что позволяет вести из него огонь не выходя из танка. Установлены другие стальные экраны, поджатые пружинами для ослабления вибрации при движении. Танк оснащён новой системой управления огнём (СУО). Запас хода увеличен до 500 км. Боевая масса 61 т.

Merkava Mk.2B. Оборудован модернизированной СУО с более совершенным баллистическим вычислителем, лазерным дальномером и тепловизором. Усилено бронирование башни.

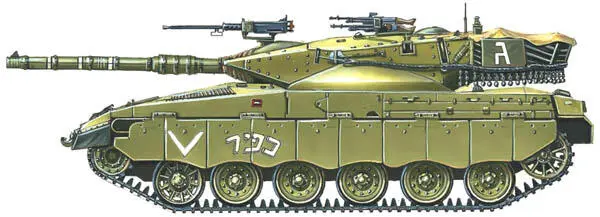

Разработка танка Merkava Mk.3 началась в 1983 г. Перед разработчиками поставили задачу превзойти основные боевые танки других стран. Большие изменения коснулись практически всех элементов танка. В апреле 1990 г. началось серийное производство новых машин. До 1999 г. было изготовлено 400 единиц всех модификаций Merkava Mk.3. Защищённость танка повышена за счёт многослойной «специальной» брони пассивного типа. Её модули крепятся к основной конструкции корпуса и башни болтами, и их можно будет заменить на более совершенную защиту, когда она будет создана.
