* - Бронебойным снарядом с сердечником из карбида вольфрама.

** - Бронепробиваемость снарядом БР-240СП обр. 1942 г. с локализаторами.

*** - Табличное значение для ПТП обр. 1942 г. Тип снаряда и выстрела не указан.

Бронепробиваемость орудий в издании преимущественно (кроме оговоренных отдельно) приводится поданным НИИ-48 1942-1946 гг., которые иногда отличаются от официально принятых.

Табличная величина бронепробиваемости орудий была чисто расчетная (по методике, утвержденной АРТКОМом в 1939 г.) и определялась из двух основных показателей:

ПСП (предел сквозного пробития), соответствующего условиям стрельбы, когда снаряд целиком проникал за броню;

ПТП (предел тыльной прочности), когда ни один из осколков снаряда не проникал за броневую преграду, но начиналось повреждение тыльной поверхности броневого листа.

Официально броня считалась пробитой, если не менее 75-80% снарядных осколков оказывались, за броней. Именно этот достаточно условный показатель и приводился в большинстве официальных таблиц. В немецкой армии условии пробития брони были более щадящими и потому для тех же орудий они приводят большие цифры.

Опытные и трофейные орудия в СССР только выборочно проверялись отстрелом на артиллерийском стенде длиной от 5 до 30 метров. Скорость встречи снаряда с преградой обеспечивалась соответствующей навеской порохового заряда и не проверялась практически.

Из реальных орудий по реальной цели с паспортной дистанции стреляли крайне редко.

В данном издании автор (где ото возможно) постарался привести нс только паспортную бронепробиваемость, а также величины начального пробития (20% вероятности проникновения снаряда) и гарантированного пробития (свыше 80%), отделяя их знаком (дефис).

Если величины бронепробиваемости отделены знаком "/" (косая черта) — это соответствует различным углам встречи снаряда с броней. Перед косой чертой величина соответствует углу встречи 30 град, за ней - по нормали. Угол встречи снаряда с броней взят по методологии НИИ-48, то есть по углу между нормалью к броневому листу и продольной осью снаряда.

Например, показатель 75-64/92-84 следует понимать, что на указанной дистанции при угле встречи 30 град, начальное пробитие составляет 75 мм. а гарантированное - 64 мм; при встрече по нормали они составляют соответственно 92 мм и 84 мм.

Если перед дефисом цифра отсутствует, это означает, что указана величина фактического (или паспортного) пробития. Например: -75/-92.

Не следует упускать из виду также и то обстоятельство, что реальная бронепробиваемость отечественных танковых и противотанковых пушек до 1942-43 гг. была в значительной степени понижена из-за плохого качества серийно производимых бронебойных снарядов.

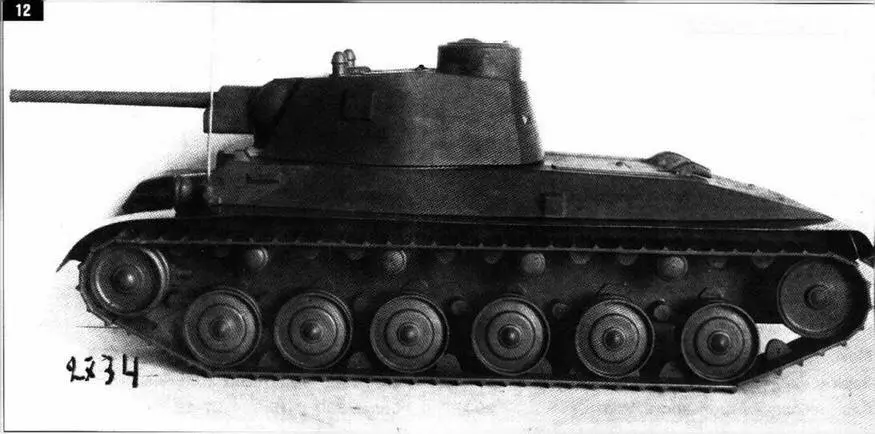

Макет танка А-43 (Т-34 капитальной модернизации) с примерочным макетом пушки Ф-34.
