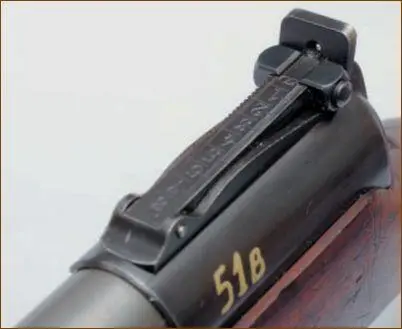

Диоптрический прицел карабина «нарезан» до 800 м. Однако очевидно, что револьверный патрон эффективен только на гораздо меньших дальностях (до 100 м)

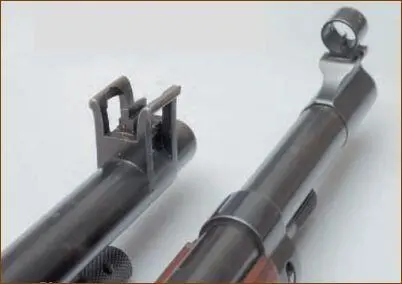

Отличия передних прицельных приспособлений карабина и пистолета-пулемёта хорошо видны на этом снимке

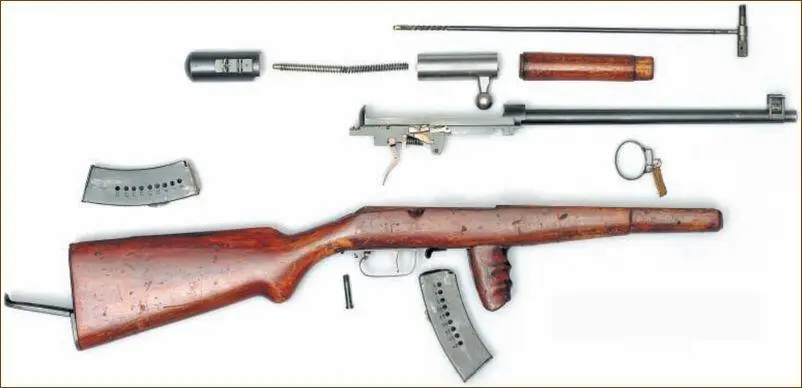

Для неполной разборки ПП необходимо, нажав на защёлку, движением назад отсоединить крышку ствольной коробки, извлечь возвратный механизм и, отведя затвор в крайнее заднее положение, отделить его движением вверх с небольшим поворотом вокруг продольной оси против часовой стрелки.

Сняв кольцо, соединяющее ложу с накладкой цевья, нужно выкрутить винт в основании спусковой скобы, после чего стреляющий механизм извлекается из ложи. При этом спусковой крючок автоматического огня со своей пружиной остаётся в ложе вместе с основанием спусковой скобы, отделить которую можно только при отсоединённой передней рукоятке, удерживаемой на ложе шурупом.

На образцах, которые мы разбирали в музее, защёлка крышки ствольной коробки была поджата снизу упомянутым выше винтом, и нажать её было можно только отпустив этот винт. Скорее всего, в процессе опытных стрельб выявилась недостаточная фиксация крышки защёлкой, и винты были заменёны на более длинные, достающие до защёлки. Если бы конструктор задумал поджатие изначально, то от самой подпружиненной защёлки можно было бы отказаться вообще, зажимая винтом непосредственно крышку.

а – кнопка защёлки крышки ствольной коробки, б – кнопка затворной задержки, в – целик для стрельбы на 100 м в положении «диоптр», г – поднятый диоптрический целик для 200 м

По израсходовании всех патронов в магазине, затвор останавливается в заднем положении, уперевшись в поднявшийся подаватель. Для того, чтобы оставить затвор на задержке при отделении магазина, нужно поджать вверх кнопку затворной задержки справа над спусковой скобой. В этом случае при присоединении полного магазина затвор можно снять с задержки, стронув его назад и отпустив, или нажать на кнопку задержки.

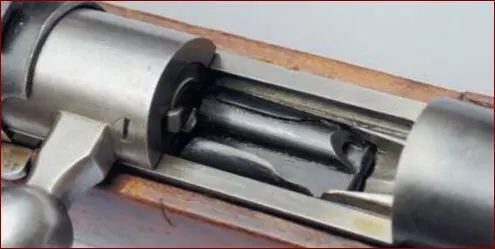

Подача патронов осуществляется из двухрядного магазина

При общей длине пистолета-пулемёта 805 мм он весит 2,8 кг (с двумя пустыми магазинами). Снаряженные магазины увеличивают массу оружия на 500 г. Ствол длиной 330 мм обеспечивает 7,62-мм револьверной пуле начальную скорость около 300 м/с. Темп стрельбы – 1100-1200 выстр./мин.

Оружие укомплектовано шомполом с удобной поворотной Т-образной рукояткой и вишером на конце. Шомпол вворачивается в переднюю часть ложи под стволом.

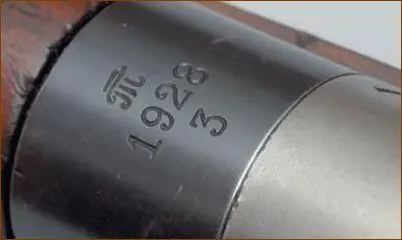

В отечественном оружейном фонде Артиллерийского музея хранится и самозарядный охотничий карабин, изготовленный на базе пистолета-пулемёта. От ПП он отличается большей длиной ствола, изменённым намушником (и мушкой), секторным диоптрическим целиком с «нарезкой» до 800 (!) метров и упрощённым спусковым механизмом с одним спусковым крючком. Кроме того, на казённой части ствола карабина имеется фирменное токаревское клеймо в виде витиеватой литеры «Т».

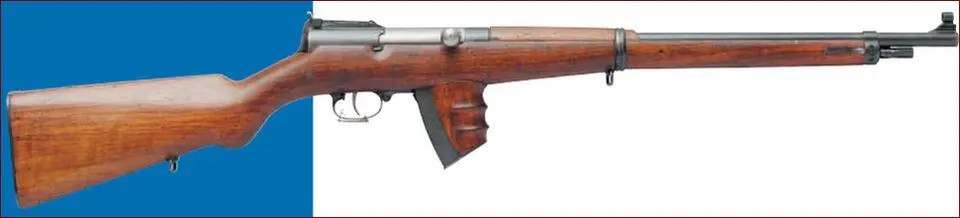

Самозарядный карабин, изготовленный на базе пистолета-пулемёта, отличается от него удлинённым стволом, изменёнными прицельными приспособлениями и невозможностью ведения огня очередями

В заключение я приношу извинения читателям «КАЛАШНИКОВА» за случающиеся пропуски рубрики в журнале и сообщить, что мы приняли решение в рамках музейного цикла чаще обращаться к истории именно отечественного оружия. Но, и об иностранном фонде Артиллерийского музея забывать не планируем…

При оформлении статьи использованы изображения образцов, хранящихся в Военно-историческом музее артиллерии, инженерных войск и войск связи в Санкт-Петербурге.
