Р. Исмагилов - Артиллерия и минометы XX века

Тактико-технические данные

Обозначение: L70

Тип: зенитная пушка

Калибр, мм: 40

Длина ствола, калибров: 70

Вес в боевом положении, кг: 3850

Начальная скорость снаряда, м/с: 1000–1025

Скорострельность, выстр/мин: 240

Дальность стрельбы , м: эффективная наклонная по воздушным целям — 2000–3000, максимальная горизонтальная — 12500

Вес снаряда, кг: 0,96

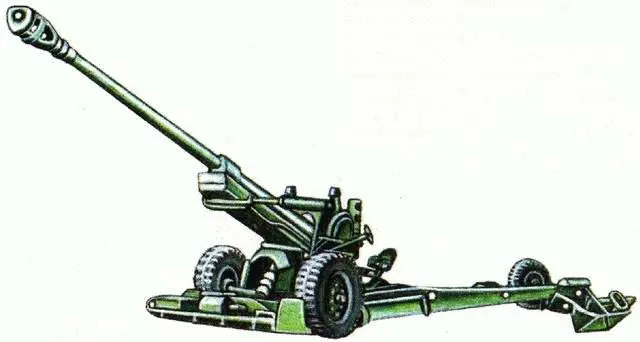

155-мм гаубица FH 70 разрабатывалась с начала 60-х годов в соответствии с программой международного военного сотрудничества при участии специалистов ФРГ, Великобритании и Италии. Она предназначалась для уничтожения живой силы и укреплений противника, а также бронированных вражеских машин, находящихся на удалении до 20 км от линии фронта. В соответствии с соглашением, подписанным военным руководством стран НАТО, гаубица стандартизирована по баллистическим параметрам 155-мм орудий. Поэтому для стрельбы используются все штатные 155-мм боеприпасы НАТО (в том числе ядерные) и специально созданные для FH 70 выстрелы с осколочно-фугасным, дымовым, осветительным и кассетным снарядами. Последние снаряжены противотанковыми минами для минирования местности. Максимальная дальность стрельбы гаубицы активно-реактивным снарядом составляет около 30 км.

По конструкции FH 70 не сильно отличается от аналогичных орудий своего времени. Автофретированный ствол-моноблок оснащен двухкамерным дульным тормозом с эффективностью 32 %. Затвор гаубицы вертикальный клиновой, полуавтоматический, накатник гидропневматический. Уравновешивающий механизм гидропневматического типа имеет устройство регулирования давления в цилиндрах в зависимости от температуры окружающего воздуха. На довольно сложном лафете смонтированы механизмы наведения с гидроприводами и прицельные приспособления, шкалы которых в ночное время подсвечиваются радиоактивными источниками света. На нижнем станке лафета установлен вспомогательный двигатель мощностью 50 л. с, позволяющий орудию самостоятельно передвигаться на боевой позиции, а также питающий энергией гидропривод сведения и разведения станин. На большие расстояния гаубица транспортируется 10-20-тонными тягачами. При этом ствол разворачивается на 180° и укладывается на станины, оборудованные дополнительными колесами.

Тактико-технические данные

Обозначение : FH 70

Тип : полевая гаубица

Калибр , мм: 155

Вес в боевом положении , кг: 9300

Длина ствола , калибров: 39

Угол ГН , град: 56

Угол ВН , град: -4,5; +70

Начальная скорость снаряда , м/с: 827

Скорострельность , выстр/мин: 6

Макс, дальность стрельбы обычным снарядом , м: 24000

Вес снаряда , кг: 43,5

Изучив опыт войны на Ближнем Востоке, военные специалисты стран НАТО приступили к разработке зенитных ракетных комплексов, предназначенных для борьбы с высокоскоростными низколетящими воздушными целями.

ЗРК «Роланд» создавался в рамках совместной программы ФРГ и Франции и был принят на вооружение армий обоих государств в 1976 году. Комплекс выпускался в двух вариантах: невсепогодном и всепогодном. В состав невсепогодного французского варианта на шасси танка АМХ-30, обозначенного «Роланд-1», входят зенитные управляемые ракеты в транспортно-пусковых контейнерах, РЛС обнаружения цели с дальностью действия до 15 км, оптическое и инфракрасное устройства для сопровождения целей и ракеты, счетно-решающий прибор для радиокоманд. У всепогодного варианта («Роланд-2») на шасси БМП «Мардер» имеется также РЛС сопровождения цели и ракеты.

Транспортно-пусковые контейнеры размещаются по обеим сторонам башни установки. ЗУР «Роланд» — одноступенчатая, выполненная по обычной аэродинамической схеме и оснащенная твердотопливным двигателем с маршевым и стартовым режимами. Система наведения ракеты — радиокомандная. Кроме двух готовых к пуску ракет, в машине располагаются еще 8 ЗУР в двух магазинах револьверного типа. Автоматическая перезарядка осуществляется за 10 секунд.
