был принят на вооружение Советской Армии под индексом АК-74 (6П20). Состав комплекса вооружения калибра 5.45 мм содержал автомат АК-74 (базовый вариант), автомат АКС-74 (вариант со складным прикладом для ВДВ) и ручной пулемет РПК-74. В конце 1970-х годов на вооружение также принимается укороченный автомат АКС-74У. Таким образом, совершенство и законченность конструкции автомата Калашникова позволили на его базе создать не только унифицированную систему под патрон обр. 1943 г., но, когда возникла необходимость уменьшения калибра, взяв его за основу и сохранив принципиальную схему автоматики, разработать новый, унифицированный с предыдущим, комплекс оружия 5,45-мм калибра (5,45-мм автоматы АК-74 (6П20), АКС-74У (6П26) (укороченный), 5,45-мм ручной пулемет РПК-74 и др.). Впервые в мировой оружейной практике была решена проблема широкой (межвидовой) унифицикации стрелкового оружия не только в пределах одного калибра, но и при переходе на другой.

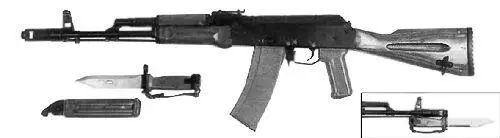

АК-74 первых выпусков с деревянной фурнитурой и штык-ножом старого образца

Автомат Калашникова АК-74 является автоматическим оружием с газовым двигателем автоматики, магазинным питанием и воздушным охлаждением ствола. Основу автоматики составляет газовый двигатель с длинным ходом газового поршня. Ведущим звеном автоматики является массивная затворная рама, к которой жестко присоединен шток газового поршня. Газовая камера расположена над стволом, газовый поршень перемещается внутри съемной газовой трубки со ствольной накладкой. Затворная рама перемещается внутри ствольной коробки по двум боковым направляющим, причем в конструкции предусмотрены значительные зазоры между движущимися частями автоматики и неподвижными элементами ствольной коробки, что обеспечивает надежное функционирование даже при сильном внутреннем загрязнении оружия. Еще один аспект, способствующий надежной работе автоматики в тяжелых условиях — заведомо избыточная в нормальных условиях мощность газового двигателя. Это позволяет отказаться от газового регулятора, и тем самым упростить конструкцию оружия и его эксплуатацию. Ценой такого решения явилась увеличенная отдача и вибрация оружия при стрельбе, что снижает точность и кучность огня. Запирание канала ствола осуществляется поворотным затвором на два массивных боевых упора, входящих в зацепление с элементами ствольной коробки. Вращение затвора обеспечивается при взаимодействии выступа на его теле с фигурным пазом на внутренней поверхности затворной рамы. Возвратная пружина с направляющим стержнем и его основанием выполнены в виде единой сборки. Основание стержня возвратной пружины также служит защелкой крышки ствольной коробки. Рукоятка взведения выполнена зацело с затворной рамой, расположена на оружии справа и движется при стрельбе.

АК-74 внешне и по устройству мало чем отличается от АКМ, от которого заимствовано более 53 % деталей. Новинкой в конструкции АК-74 является цилиндрический дульный тормоз-компенсатор, крепящийся на передней части ствола. Он уменьшает подбрасывание автомата в результате отдачи, что влияет на рассеивание пуль, и позволяет снизить и так не слишком сильную отдачу еще больше. Это позволяет улучшить точность и кучность стрельбы, особенно быстрыми одиночными выстрелами и очередями. Недостаток нового дульного тормоза — он направляет ударную звуковую волну главным образом в стороны, и звук выстрела ощущается соседями стрелка с боков довольно болезненно.

Ударно-спусковой механизм (УСМ) АК-74 — курковый, обеспечивает ведение одиночного и автоматического огня. Выбор режимов огня и постановка предохранителя осуществляются длинным штампованным рычажком на правой стороне ствольной коробки. В верхнем положении — «Предохранитель» — он закрывает прорезь в ствольной коробке, защищая механизм от попадания грязи и пыли, блокирует движение затворной рамы назад, а также запирает спусковой крючок. В среднем положении он блокирует шептало одиночного огня, обеспечивая автоматический огонь. В нижнем положении шептало одиночного огня освобождается, обеспечивая огонь одиночными выстрелами.

Для рукопашного боя к автомату крепится штык-нож от АКМ, или новый несколько упрощенный и более удобный образец. АК-74 может комплектоваться подствольным 40мм гранатометом ГП-25 или ГП-30. Если присоединен штык-нож, стрельба из гранатомета невозможна. Автомат АКС-74, в отличие от АКМС, имеет более удобный и прочный складной на левую сторону металлический приклад рамочного типа.
