Вадим Котляров - Вижу цель. Записки командора

В Центре стиля были сделаны в натуральную величину два варианта деревянного макета (были разработки и в масштабе 1:5).

Автором обоих вариантов был молодой дизайнер Александр Еремеев. Ему удалось в целом сохранить созданный Ю. Даниловым общий образ автомобиля (он оказался настолько удачным, что вполне сгодился и для амфибии).

"Изюминкой" экстерьера автомобиля было то, что он совершенно не производил впечатления плавающего. С полной уверенностью можно сказать, что по этой части аналогов в мире нет до сих пор.

Макеты получились весьма оригинальными. После бурных обсуждений на худ- и техсоветах был окончательно выбран один из них. Теперь можно было приступать непосредственно к проектированию.

Всеми работами по этой машине, как и по "Ниве", тогда руководил П. Прусов, ставший к тому времени начальником бюро (впоследствии – отдела) общей компоновки.

Состоялись первые совещания по выработке концепции будущей амфибии – то, что называют "мозговым штурмом". В отличие от прежних времён, в них полноправно участвовали и испытатели.

Наличие базовой машины заранее исключило какие-либо дискуссии по поводу вариантов кинематической схемы. Всё было ясно и так. Полностью используются двигатель и шасси "Нивы" , которая к тому времени – это был уже 1974 год – уже вполне обрела конкретность. Кузов – водоизмещающий, двухдверный, открытый, с мягким съёмным верхом. Ветровое стекло – плоское, откидывающееся вперёд.

Движение на плаву – за счёт вращающихся колёс, находящихся целиком в воде (они полностью "вывешены", то есть находятся в крайнем нижнем положении "отбоя" – как на подъёмнике). От гребного винта со сложным приводом отказались сразу и не прогадали.

Для повышения проходимости и более уверенного выхода из воды было решено увеличить размерность шин с 6.95–16 до 8-16 (то есть ширина шин возрастала со 175 до 205 мм с соответствующим увеличением и внешнего диаметра). Это потребовало, в свою очередь, увеличения передаточного числа главной пары мостовых редукторов (i = 4,78). Правда, очень скоро пришлось о таком "улучшении" пожалеть, но об этом речь впереди.

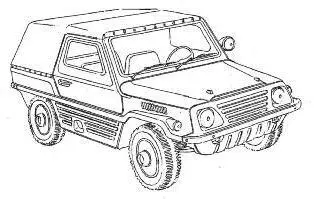

Один из первых эскизов будущего вазовского армейского джипа, разработанный в 1671 году Ю. Даниловым. Общий образ автомобиля оказался настолько удачным, что потом в ходе работ над проектом практически не менялся.

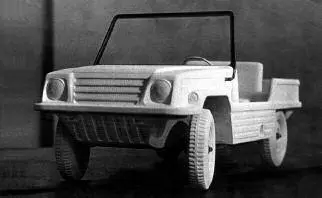

Гипсовый поисковый макет Ю. Данилова (масштаб 1:5,1971 год) воплощал в себе прообраз как "Нивы" (в её открытом варианте), так и армейского джипа.

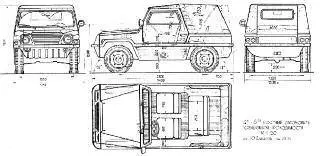

Детальная проработка армейского джипа (Ю. Данилов, март 1971 года). Редчайший случай, когда модификация опередила базовую модель (первые образцы "Нивы” появятся только через год).

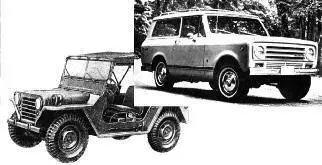

Джипы, стоявшие на вооружении стран НАТО в начале 70-х гг.: "Форд М151" (слева) и "Интернейшл Скоут II".

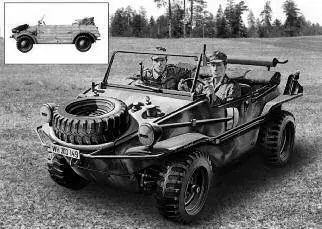

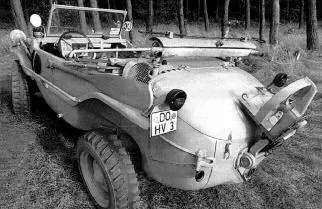

Все плавающие легковые автомобили имеют, как правило, характерную амфибийную внешность. Пример – "Швиммваген тип 166" немецкого вермахта, выполненный на базе заднеприводного "Кюбельваген тип 82" (вверху слева).

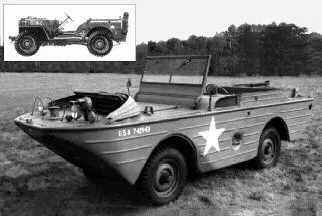

"Форд ГПА" времён Второй Мировой войны на базе джипа "Виллис МБ (вверху слева).

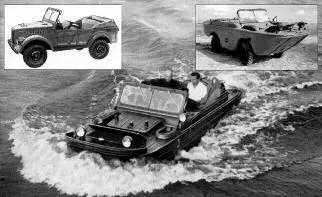

ГАЗ-46, послевоенный аналог "Форда ГПА", выполненный на агрегатах ГАЗ-69 (вверху слева), получился не столь компактным и заметно более тяжёлым.

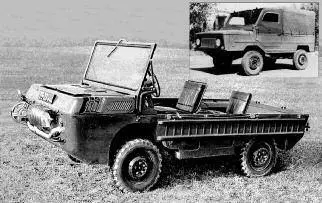

Небольшими партиями в Луцке выпускался плавающий ЛуАЗ-967 (ТПК – транспортёр переднего края) на базе известного ЛуАЗ-969 "Волынь" – вверху справа.
