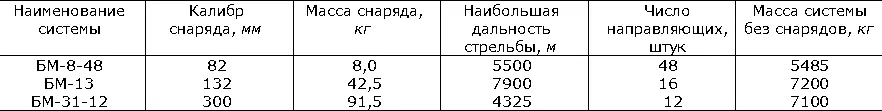

Некоторые характеристики советских реактивных систем периода Великой Отечественной войны 1941—45

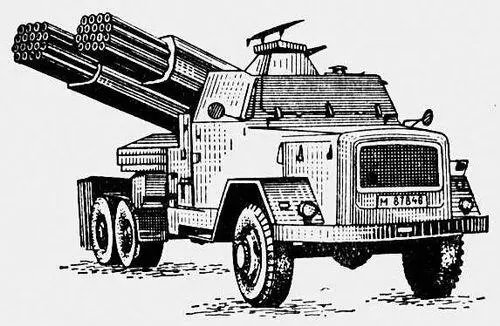

110- мм 36-ствольная реактивная система (ФРГ).

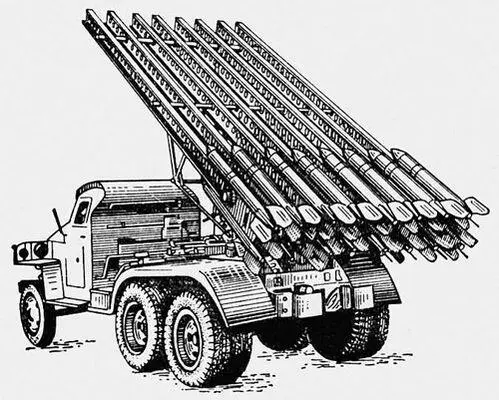

Советская реактивная система БМ-13.

Реакти'вная ла'мпа,устройство, состоящее из электронной лампы и подключенной к ней фазосдвигающей цепи ; обладает управляемым реактивным входным сопротивлением. Простейшая фазосдвигающая цепь содержит резистор R и конденсатор С , соединённые последовательно ( рис. ). Если ( рис. , а) выбрать 1/w C >> R , то фаза напряжения U cна управляющей сетке лампы (обычно пентода ) будет опережать фазу напряжения U aна аноде на угол ~ 90° и фаза тока l aв цепи анода, практически одинаковая с фазой U cбудет опережать U aна тот же угол. Если ( рис. , б) 1/w C << R , то вместо опережения будет иметь место отставание по фазе. Такой сдвиг фаз (на 90°) между напряжением и током характерен для реактивных элементов электрической цепи — конденсатора и катушки индуктивности. Следовательно, сопротивление участка анод — катод лампы (входное сопротивление Р. л.) эквивалентно ёмкостному ( рис. , а) или индуктивному сопротивлению ( рис. , б). Величину реактивного сопротивления можно в некоторых пределах изменять, если управлять анодным током лампы, например изменяя по заданному закону напряжение смещения на управляющей или защитной сетке.

Р. л. применяют для автоподстройки частоты генераторов электрических колебаний, электронной перестройки собственной частоты резонансных контуров, при частотной модуляции колебаний и т.д. С развитием полупроводниковой электроники Р. л. в радиотехнических устройствах практически полностью вытеснены аналогичными им по своим функциям устройствами, использующими варикапы (варакторы) и (реже) транзисторы (см. Реактивный транзистор ).

Лит.: Артым А. Д., Теория и методы частотной модуляции, М. — Л., 1961; Гоноровский И. С., Радиотехнические цепи и сигналы, 2 изд., М., 1971.

М. В. Капранов.

Схемы реактивнах ламп, эквивалентных ёмкости (а) и индуктивности (б): U a— анодное напряжение; U c— напряжение на сетке; I a— анодный ток; U m— управляющее напряжение; Л — электронная лампа (пентод); R — резистор и С — конденсатор фазосдвигающей цепи.

Реакти'вная мо'щность,величина, характеризующая нагрузки, создаваемые в электротехнических устройствах колебаниями энергии электромагнитного поля в цепи переменного тока. Р. м. Q равна произведению действующих значений напряжения U и тока /, умноженному на синус угла сдвига фаз j между ними: Q = UI sinj . Измеряется в варах. Р. м. связана с полной мощностью S и активной мощностью Р соотношением: . Р. м., потребляемая в электрических сетях, вызывает дополнительные активные потери (на покрытие которых расходуется энергия на электростанциях) и потери напряжения (ухудшающие условия регулирования напряжения). В некоторых электрических установках Р. м. может быть значительно больше активной мощности. Это приводит к появлению больших реактивных токов и вызывает перегрузку источников тока. Для устранения перегрузок и повышения мощности коэффициента электрических установок осуществляется компенсация реактивной мощности (см. Компенсирующие устройства ).

Реакти'вная си'ла,реактивная тяга, сила тяги реактивного двигателя ; см. Реактивная тяга.

Реакти'вная турби'на,турбина , в которой значительная часть потенциальной энергии рабочего тела (напор жидкости, теплоперепад газа или пара) преобразуется в механическую работу в лопаточных каналах рабочего колеса, имеющих конфигурацию реактивного сопла. У современных турбин окружное усилие, вращающее рабочее колесо, создаётся суммарным действием силы, возникающей при изменении направления потока рабочего тела в лопаточных каналах («активный» принцип), и реактивного усилия, развиваемого при возрастании скорости рабочего тела в них («реактивный» принцип). Отношение количества энергии, преобразованной в рабочих лопатках турбины, ко всему использованному количеству энергии называется степенью реактивности r (при r = 1 турбину называют чисто реактивной, а при r = 0 — чисто активной). Практически все турбины работают с какой-то степенью реактивности, однако Р. т. обычно принято называть только те турбины, в которых по «реактивному» принципу преобразуется не менее 50% всей потенциальной энергии рабочего тела, т. е. у Р. т. r ³ 1/ 2.
