БСЭ БСЭ - Большая Советская Энциклопедия (АС)

Асбестоцементные конструкцииизготовляют из листового асбестоцемента, теплоизоляционных материалов и асбестоцементных, деревянных или металлических элементов каркаса. В полых конструкциях асбестоцементные листы соединены между собой шурупами, заклёпками или клеями. К таким конструкциям относятся утеплённые (обычно минеральным войлоком) плиты для покрытий производственных зданий типа АП (асбестоцементные полые); ширина плит в покрытии 50 см, перекрываемый пролёт до 3 м. В плитах типа АС (асбестоцементные составные) листы соединяют цементно-асбестовой мастикой в сыром, неотвердевшем состоянии. Монолитные конструкции (плиты и панели) изготовляют из двух плоских листов, соединённых слоем утеплителя (обычно пенопласта). Толщина плит и панелей 60—80 мм, что позволяет применять их для перекрытия 3-метровых пролётов. Наиболее распространены конструкции каркасного типа — плиты (рис. 1) и панели (рис. 2), состоящие из плоских асбестоцементных листов, соединённых с каркасом на клею или на шурупах. Для каркаса применяются асбестоцементные бруски, а также фасонные элементы из асбестоцемента, дерева или металла. Ширина плит 1,2—1,5 м, перекрываемые пролёты 3 и 6 м (см. также Асбестоцемент, Асбестоцементная промышленность ) .

Лит.: Пицкель Л. Н., Асбестоцементные лотковые плиты, М.— Л., 1952; Шерман Л. Н., ОвсянкинВ.И., Френкель П. М., Ограждающие конструкции из асбестоцементных листов для промышленных зданий, М., 1952; Блох Г. С., Литвинов А. Н., Асбестоцементные материалы и конструкции и их эксплуатационные качества, М., 1964.

Л. Н. Пицкель.

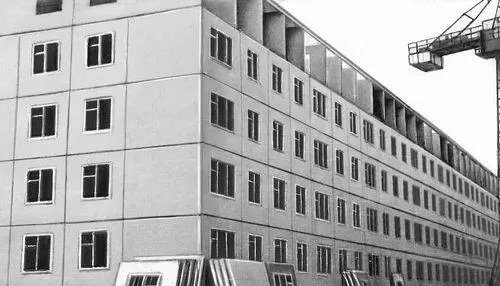

Строительство пятиэтажного жилого дома из асбестоцементных панелей.

Асбопла'стики,пластмассы с наполнителем из асбестовых волокнистых материалов. А. делят на: слоистые пластики — асботекстолиты (наполнитель — асбестовая ткань), асбогетинаксы (бумага) и асболит (картон); асбоволокниты — композиции на основе волокнистого асбеста, пропитанного синтетическими смолами; А. на основе предварительно сформованных в изделия волокон, матов или холстов. В производстве А. связующими служат главным образом феноло- и меламино-формальдегидные смолы, реже — кремнийорганические и фурановые смолы (содержание обычно 30—40%).

Процесс изготовления листов или плит из А. состоит в пропитке наполнителя растворами или эмульсиями смол, сушке пропитанного наполнителя и последующем его прессовании при высоких температуре и давлении (для феноло-формаль-дегидных связующих при 150—160°C и 9—11 Мн/м 2 (1 Мн/м 2 =10 кгс/см 2 ) . Детали из листовых А. готовят прессованием или механической обработкой, из асбо-волокнита — прямым или литьевым прессованием. Трубы из слоистых А. изготовляют намоткой пропитанного наполнителя на цилиндрическую «оправку» с последующим отверждением связующего. Крупногабаритные изделия сложной формы могут быть получены из матов или холстов (с преимущественно параллельным расположением волокон), которые пропитывают смолой и затем прессуют при невысоком давлении (до 1,5 Мн /м 2. )

Механические свойства А. достаточно стабильны в условиях действия влажного воздуха и воды, а также при температурах до 500°C. А., не содержащие органических наполнителей, тропикостойки. Коэффициент трения фрикционных материалов из А. 0,25—0,45. Электрическая прочность А. с кремнийорганическим связующим —~ 4 Мв/м ( кв/мм ) , относительная диэлектрическая проницаемость при 50 гц 60—110 (абсолютная диэлектрическая проницаемость 530—970 пф/м ) . А. широко применяют в ракетной технике для тепловой защиты некоторых частей ракет; из них изготовляют лопатки ротационных насосов, панели для монтажа электрощитков, коллекторы малогабаритных электрических машин, тормозные колодки для поездов метрополитена и самолётов и др. Большие трубопроводы, арматуру и др. изготовляют из асбоволокнита на основе феноло-формальдегидной смолы — фаолита.

Лит.: Каррол-Порчинский Ц., Материалы будущего. Термостойкие и жаропрочные волокна и волокнистые материалы, пер. с англ., М., 1966.

А'сбьёрнсен(Asbjornsen) Петер Кристен (15.1.1812, Кристиания, — 6.1.1885, там же), норвежский писатель и учёный. Сын ремесленника. Изучал медицину и естественные науки. Автор работ по естествознанию, экономике, лесному и торфяному делу. Вместе с Й. My опубликовал сборник «Норвежские народные сказки» (1841, 2 изд., 1844, доп. изд. 1852 и 1871); самостоятельно опубликовал сборник «Норвежские волшебные сказки и народные сказания» (1845—48). Впервые в Норвегии рассматривал народную речь как основу литературного языка.
