Краткая техническая характеристика многочерпаковых драг отечественного производства (1970)

Лит.: Свиридов А. П., Драги и драгирование, М., 1952; Шорохов С. М., Разработка россыпных месторождений и основы проектирования, М., 1963; Лешков В. Г., Справочник дражника, М., 1968; его же, Современная техника и технология дражных работ, М., 1971; Меро Дж., Минеральные богатства океана, пер. с англ., М., 1969.

В. Г. Лешков.

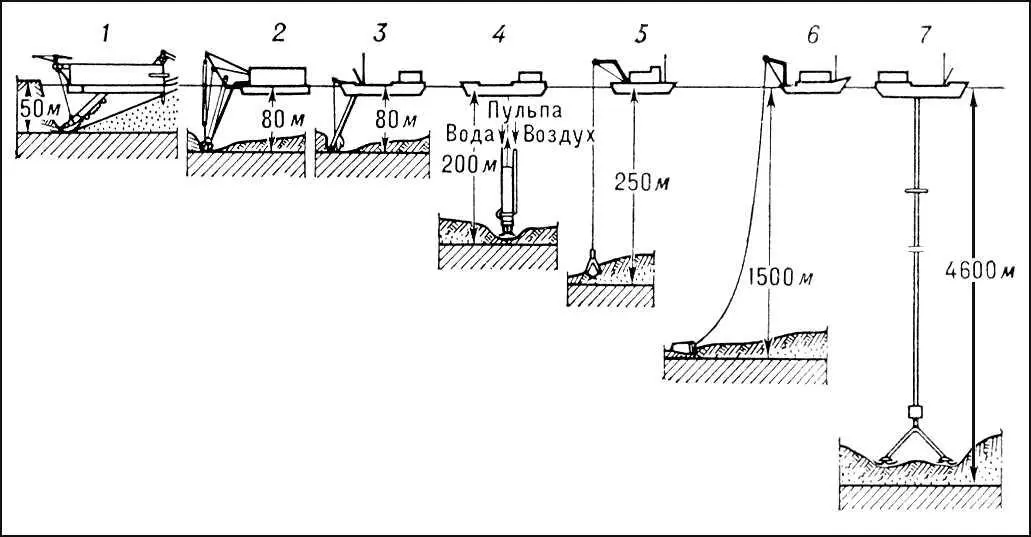

Рис. 1. Конструктивные типы драг, применяемых для разработки континентальных и морских россыпей различной глубины залегания: 1 — многочерпаковая (с прерывистой или сплошной цепью черпаков); 2 — землесосная с механическим разрыхлителем; 3 — землесосная с гидравлическим разрыхлителем; 4 — эрлифтная; 5 — грейферная; 6 — драглайновая; 7 — эжекторная и землесосная с погружными насосами и перекачными станциями.

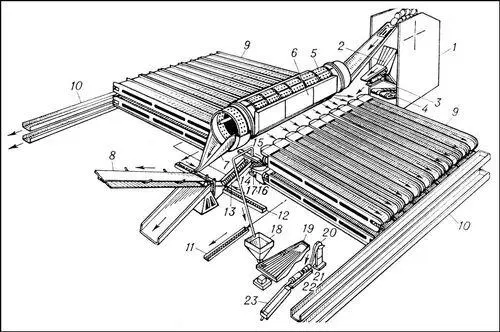

Рис. 4. Типовая схема обогащения золотосодержащих песков, применяемая на современных драгах отечественного производства: 1 — завалочный люк; 2 — колосниковый грохот; 3 — барабанный грохот подчерпакового уловителя; 4 — шлюз уловителя; 5 — промывочная бочка; 6 — распределитель; 7 — галечный лоток; 8 — галечный конвейер стакера; 9 — шлюз с подвижным цельноформованным резиновым покрытием и автоматизированным сполоском; 10 — хвостовая колода; 11 — самородкоулавливающие шлюзы; 12 — шлюз для улавливания крупного золота; 13 — спиральный классификатор; 14 — вибрационный грохот; 15 — контрольный шлюз; 16 — зумпф пескового насоса; 17 — песковый насос; 18 — бункер концентрационного стола; 19 — концентрационный стол; 20 — ленточный элеватор; 21 — шаровая мельница; 22 — амальгаматор непрерывного действия; 23 — шлюз амальгамационный.

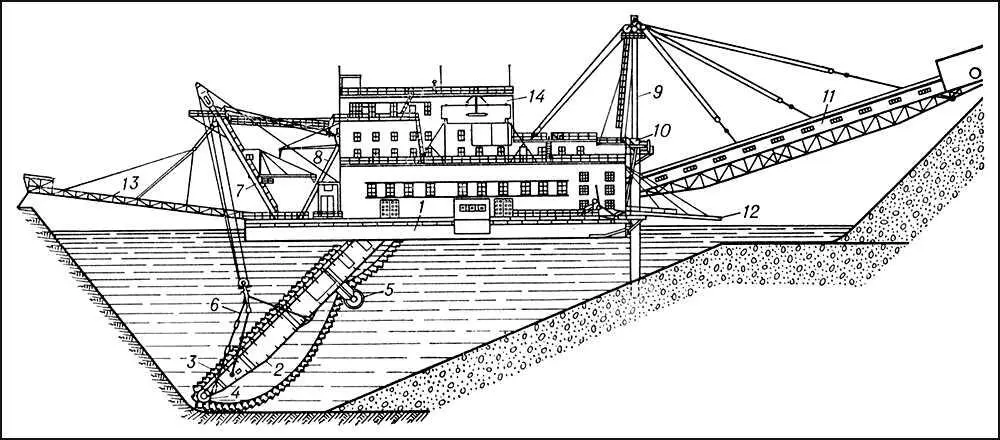

Рис. 2. Общий вид 380-литровой драги ОМ-431: 1 — понтон; 2 — черпаковая рама; 3 — черпаковая цепь; 4 — нижний черпаковый барабан; 5 — поддерживающий барабан; 6 — подвес черпаковой рамы; 7 — передняя мачта; 8 — главная ферма (суперструктура); 9 — задняя мачта; 10 — сваи; 11 — отвалообразователь (стакер); 12 — хвостовые колоды; 13 — береговой мостик; 14 — надстройка.

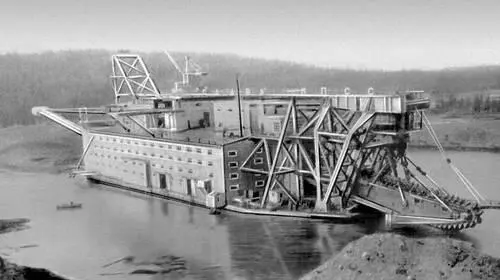

Рис. 3. Общий вид уникального по своим размерам и глубине черпания драги с черпаками ёмкостью 600 л .

Дра'глайн(англ. dragline), экскаватор , в котором рабочий орган (ковш) подвешен к стреле на канатах (подъёмном и тяговом) и разработка грунта осуществляется ниже уровня его стояния. Часто Д. называют рабочее оборудование такого экскаватора.

Дра'го—По'ртера конве'нция 1907,международная конвенция, воспрещающая применение вооружённой силы для истребования договорных долгов, «взыскиваемых правительством одной страны с правительства другой страны, как причитающихся его подданным». Принята 18 октября 1907 участниками 2-й международной Гаагской конференции. В основу конвенции легли Драго доктрина 1902 и предложение представителя США X. Портера (Н. Porter). В некоторых случаях Д.—П. к. допускает отступление от её выполнения, а именно: 1) когда государство-должник игнорирует предложение о третейском разбирательстве; 2) когда оно принимает таковое, но делает невозможным установление третейской записи; 3) если оно после третейского разбирательства отказывается выполнять вынесенное решение. Д.—П. к. в 1909—11 ратифицировали 17 государств: Австро-Венгрия, Великобритания, Германия, Дания, Мексика, Нидерланды, Россия, Сальвадор, США (все 27 ноября 1909), Никарагуа (16 декабря 1909), Китай (15 января 1910), Гаити (2 февраля 1910), Франция (7 октября 1910), Норвегия (19 ноября 1910), Гватемала (15 марта 1911), Португалия (13 апреля 1911), Панама (11 ноября 1911).
