З. п. для цилиндрических колёс с модулем более 1 мм предназначаются для контроля следующих показателей: кинематической погрешности, накопленной погрешности и разности окружных шагов; радиального биения зубчатого венца (биениемер); межцентрового расстояния ( межцентромер ); волнистости поверхности (волномер); шага зацепления ( шагомер ); формы и расположения контактной линии (контактомер); направления зуба ( ходомер ); профиля (эвольвентомер), толщины зуба (зубомер), длины общей нормали ( нормалемер ); положения исходного контура.

Разнообразие З. п. объясняется сложностью геометрической формы зубчатых колёс, многообразием способов их обработки, а также возможностью выявлять одни и те же эксплуатационные свойства колеса контролем разных его параметров. Конкретные параметры, которые необходимо проверять, устанавливаются заводскими или отраслевыми техническими документами на изготовление зубчатых передач, а также рекомендациями по стандартизации PC 373—65 «Приборы для контроля цилиндрических зубчатых колёс».

Перспективной является система единой оценки эксплуатационного качества зубчатых колёс, которая предполагает совершенствование приборов для контроля кинематической погрешности, т. н. приборов для комплексного однопрофильного контроля. Результаты такого контроля представляют сложную периодическую функцию, которую можно подвергать гармоническому анализу, например с помощью ЭВМ. Развитие таких способов обработки результата измерений позволяет в значит. мере отказаться от нормирования всех элементов зубчатого колеса, что ведёт к сокращению числа приборов. Такой вид контроля наиболее полно характеризует эксплуатационные свойства проверяемого колеса и позволяет проводить анализ погрешностей технологического процесса.

Лит.: Тайц Б. А., Марков Н. Н., Нормы точности и контроль зубчатых колес, М. — Л., 1962; Марков Н. Н., Зубоизмерительные приборы. М., 1965; Марков А. Л., Измерение зубчатых колес, 3 изд., Л., 1968.

Н. Н. Марков.

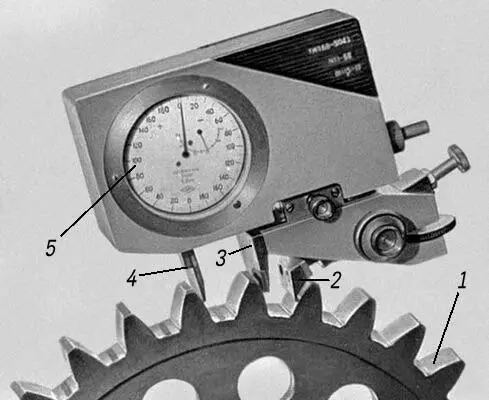

Рис. 2. Отечественный накладной шагомер для контроля шага зацепления цилиндрических зубчатых колёс с модулем зацепления m=1,5—10 мм : 1 — контролируемое колесо; 2, 3 и 4 — измерительные наконечники; 5 — двухстороннее отсчётное устройство.

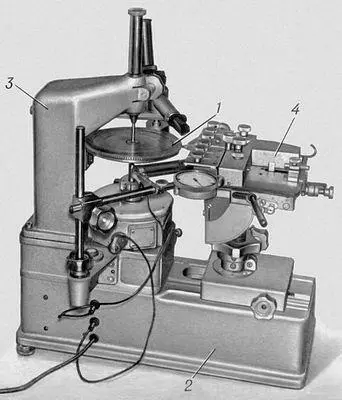

Рис. 1. Отечественный универсальный зубоизмерительный прибор для контроля зубчатых колёс с модулем зацепления m=0,3—1,25 мм , диаметром 10—160 мм : 1 — контролируемое колесо; 2 — корпус; 3 — кронштейн с установочными центрами; 4 — измерительное устройство.

Зубо'кЛев Израилевич [16(28).12.1894, Одесса, — 13.5.1967, Ленинград], советский историк, специалист по новой и новейшей истории, главным образом в области истории США, доктор исторических наук (1940), профессор (1938). Член КПСС с 1925. Родился в семье рабочего. В 1913—24 находился в эмиграции в США, где участвовал в рабочем движении. Одновременно с работой на производстве прошёл университетский курс. После возвращения на родину работал в Профинтерне и занимался преподавательской деятельностью в различных высших учебных заведениях, в том числе в Высшей партийной школе при ЦК КПСС (1930—49), в Московском институте истории, философии и литературы (1929—41), на историческом факультете МГУ (1942— 1949), в институте международных отношений (1948—61) и др. В 1938—49 и с 1957 старший научный сотрудник института истории АН СССР. З. — автор работ «Движение меньшинства в Англии» (совместно с Д. Аллисоном, 1929), «Империалистическая политика США в странах Карибского бассейна. 1900—1939» (1948), «Очерки истории США (1877—1918)» (1956), «Очерки истории рабочего движения в США. 1865—1918» (1962), «Экспансионистская политика США в начале XX в.» (посмертное изд., 1969) и др. З. был также ответственным редактором и соавтором ряда коллективных научных трудов и учебников.

Зубонака'тывание,процесс образования или обработки зубьев зубчатых колёс, зубчатых реек и червяков без снятия стружки, путём пластического деформирования металла. Различают З. формообразующее и упрочняющее. Формообразующее З. (образование зубьев непосредственно на литых, кованых, штампованных и др. заготовках) осуществляется на зубонакатном станке с предварительным нагревом заготовки (обычно токами высокой частоты) или без нагрева (для зубчатых колёс малых модулей). Зубонакатные станки бывают с осевой или радиальной подачей. Осевая подача обеспечивает более высокую точность зубчатого колеса, но даёт несколько меньшую производительность. Применение зубонакатных станков исключает необходимость чернового, а иногда и чистового зубонарезания. Упрочняющее З. (частичное или по всему профилю зубьев) — обработка уже имеющихся зубьев поверхностным пластическим деформированием с целью повышения их усталостной прочности, износостойкости и долговечности осуществляется на специальных зубонакатных станках.
