Обгонные муфты: а — храповая; б — кулачковая; в — трения с цилиндрическими роликами; г — трения с затягивающимися витыми пружинами; 1 — звено, передающее вращение и крутящий момент только в одном направлении (указано стрелкой); 2 — звено, воспринимающее вращение и крутящий момент.

Обде'лкаподземного сооружения, конструкция, закрепляющая выработку подземного сооружения и придающая последнему очертания, требуемые для его нормальной эксплуатации. В отличие от временных крепей горных , О. имеет постоянное назначение, форма и размеры О. определяются габаритами, глубиной заложения и назначением подземных сооружений (тоннели, подземные ГЭС, гаражи, склады, винохранилища и т.п.), а также характером воспринимаемых нагрузок (давление горных пород, гидростатическое давление, подвижные нагрузки и т.д.). Материалами О. служат: монолитный бетон и железобетон, сборный железобетон и металл (чугун, реже сталь). Большим разнообразием отличаются О. тоннелей.

Монолитные О. (бетонные и железобетонные) применяют в основном при сооружении (преимущественно горным способом проходки) тоннелей особо сложной конструкции и большого сечения. Они могут быть коробового (наиболее часто), эллиптических, параболических и др. очертаний.

Ведутся исследования и опытные работы (1974) по внедрению бетонной монолитно-прессованной О., весьма эффективной при сооружении щитовым способом проходки гидротехнических тоннелей и перегонных тоннелей метрополитена . Эта О. отличается высокой прочностью, водонепроницаемостью и гладкой внутренней поверхностью.

Сборные О. бывают криволинейного и прямоугольного очертаний. Первые наиболее распространены при щитовой и эректорной проходках, преимущественно в тоннелях метрополитена. Различают сборные О. криволинейного очертания чугунные (из чугунных тюбингов), используемые в водонасыщенных горных породах при наличии большого гидростатического давления, и железобетонные — из блоков сплошного сечения ( рис. , а) или ребристые, применяемые в сравнительно сухих породах. Водонепроницаемость железобетонной О. обеспечивается гидроизоляцией стыков (например, расширяющимся цементом ), а также уплотнением т. н. заобделочного пространства путём нагнетания в него цементно-песчаного раствора (либо бентонитовой глины). В обводнённых условиях заложения тоннельных конструкций водонепроницаемость сборной железобетонной О. достигается применением внутреннего гидроизоляционного покрытия в виде оболочки-рубашки или с помощью устройства (в процессе заводского изготовления блоков О.) наружного или внутреннего экрана. В слабых глинисто-песчаных грунтах (особенно при сооружении тоннелей мелкого заложения) эффективно применение сборной железобетонной О., «обжатой породой» для обеспечения совместной работы О. и окружающего массива и предотвращения осадок поверхностных слоев грунта. При сооружении тоннелей метрополитена открытым способом широкое применение получили сборные железобетонные О. прямоугольного очертания ( рис. , б). Для обеспечения водонепроницаемости таких О. используется наружная гидроизоляционная обмазка или оклеечная гидроизоляция из материалов рулонного типа (гидростеклоизол, полиэтилен и др.), наносимая в процессе заводского изготовления блоков О.

Лит.: Часовитин П. А., Тоннельные обделки из сборного железобетона, М., 1959; Тоннели и метрополитены, под ред. В. П. Волкова, М., 1970.

Я. Г. Гельман.

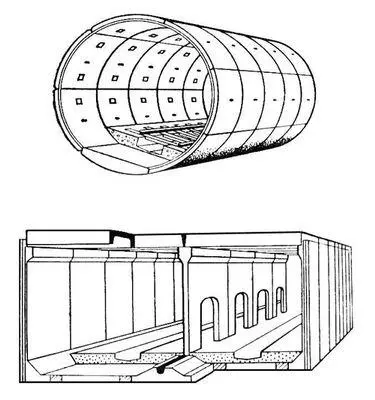

Унифицированная сборная железобетонная обделка тоннелей метрополитена: вверху — из блоков кругового очертания; внизу — из прямоугольных элементов.

Обдиплостемони'я(от лат. ob— перед, против и диплостемония ), расположение тычинок в два круга в цветках некоторых растений (например, семейства гвоздичных). При О., в отличие от диплостемонии, тычинки внутреннего круга чередуются с лепестками, а наружного — располагаются напротив лепестков.

Обдо'рск, прежнее (до 1933) название г. Салехарда , центра Ямало-Ненецкого национального округа Тюменской области РСФСР.
