П. м. могут быть разбиты на: монокристаллы, встречающиеся в виде природных минералов или искусственно выращиваемые ( кварц , дигидрофосфаты калия и аммония, сегнетова соль , ниобат лития, силикоселенит и германоселенит и др.), и поликристаллические сегнетоэлектрические твёрдые растворы, подвергнутые после синтеза поляризации в электрическом поле (пьезокерамика). Из П. м. первой группы применяются лишь некоторые кристаллы, например кварц, обладающий большой температурной стабильностью свойств, механической прочностью, малыми диэлектрическими потерями и влагостойкостью. Недостатки — сравнительно слабый пьезоэффект, малые размеры кристаллов, трудность обработки. Используется главным образом в пьезоэлектрических фильтрах и стабилизаторах частоты (см. Кварцевый генератор ); в лабораторной технике применяются кварцевые излучатели и приёмники ультразвука. Дигидрофосфат аммония — искусственно выращиваемый сегнетоэлектрический кристалл, химически стоек, до точки плавления ( Т пл= 130 °С) обладает сравнительно сильно выраженным пьезоэффектом и малой плотностью, однако недостаточно механически прочен. Кристаллы сегнетовой соли (выращиваемые до больших размеров) имеют высокие значения характеристик, определяющих чувствительность приёмника звука. Малая влагостойкость, низкая механическая прочность, а также сильная зависимость свойств от температуры (из-за низких значений температуры Кюри и Т пл= 55 °С) и напряжённости электрического поля ограничивают применение сегнетовой соли. Ниобат лития, силикоселенит и германоселенит наряду с сильно выраженным пьезоэффектом и высокой механической прочностью обладают высокой акустической добротностью и используются в области гиперзвуковых частот (см. Гиперзвук ). Турмалин, гидрофосфат калия, сульфат лития и др. практически не используются. Наиболее распространённым промышленным П. м. является пьезоэлектрическая керамика.

Лит.: Физическая акустика, под ред. У. Мэзона, пер. с англ., т. 1, ч. А, М., 1966; Матаушек И., Ультразвуковая техника, пер. с нем., М., 1962; Ультразвуковые преобразователи, пер. с англ., под ред. Е. Кикучи, М., 1972.

Б. С. Аронов, Р. Е. Пасынков.

Пьезоэлектри'ческий громкоговори'тель,громкоговоритель, в котором в качестве преобразователя электрических колебаний (звуковых частот) в механические используют пьезоэлемент (см. Пьезоэлектричество ). Наибольшее распространение получили П. г. с плоским (квадратным в плане) пьезоэлементом из сегнетовой соли. К свободному углу такого элемента приклеивается своей вершиной коническая диафрагма — излучатель звука. П. г., несмотря на низкое качество их звучания и малую надёжность пьезоэлементов, выпускались в СССР в годы Великой Отечественной войны 1941—45 и в первые послевоенные годы как наиболее дешёвые и простые в изготовлении.

Пьезоэлектри'ческий да'тчик, измерительный преобразователь механического усилия в электрический сигнал; его действие основано на использовании пьезоэлектрического эффекта (см. Пьезоэлектричество ). Один из вариантов конструкции П. д. давления показан на рис . Под действием измеряемого давления на внешней и внутренней сторонах пары пластин пьезоэлектрика возникают электрические заряды, причём суммарная эдс (между выводом и корпусом) изменяется пропорционально давлению. П. д. целесообразно применять при измерении быстроменяющегося давления; если давление меняется медленно, то возрастает погрешность преобразования из-за «стекания» электрического заряда с пластин на корпус. Включением дополнительного конденсатора параллельно П. д. можно уменьшить погрешность измерения, однако при этом уменьшается напряжение на выводах датчика. Основные достоинства П. д. — их высокие динамические характеристики и способность воспринимать колебания давления с частотой от десятков гц до десятков Мгц. Применяются при тензометрических измерениях, в весовых и сортировочных (по весу) устройствах, при измерениях вибраций и деформаций и т.д.

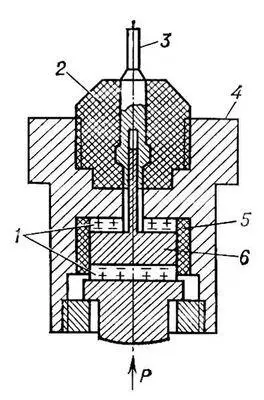

Схема устройства пьезоэлектрического датчика давления: p — измеряемое давление; 1 — пьезопластины; 2 — гайка из диэлектрика; 3 — электрический вывод; 4 — корпус (служащий вторым выводом); 5 — изолятор; 6 — металлический электрод.
