БСЭ БСЭ - Большая Советская Энциклопедия (СЛ)

В состав собственно С. входят рабочая клеть ( рис. ), двигатели и механизмы привода и перевалки валков. К вспомогательному оборудованию С. относятся слитковозы, рольганги, машина огневой зачистки слябов, ножницы для резки слябов, холодильники, штабелировщики и другие механизмы. Технологический процесс в цехе С. включает следующие операции: доставку горячих слитков из сталеплавильного цеха к нагревательным колодцам; подогрев слитков в вертикальном положении в колодцах до 1100—1280 °С (в зависимости от марки стали); подачу слитков с помощью слитковозов к приёмному рольгангу С.; взвешивание и подачу слитка к валкам С.; прокатку сляба в универсальной клети за 19—31 проход с обжатиями горизонтальными валками на 50—120 мм за проход и снятием уширения вертикальными валками; огневую зачистку поверхности металла в потоке; резку на слябы требуемой длины; клеймение и передачу слябов по рольгангу на промежуточный склад для охлаждения и осмотра или к широкополосному стану горячей прокатки листов, установленному непосредственно за С. Прокатные станы типа С. появились в США в конце 19 — начале 20 вв. в результате развития конструкций и специализации обжимных и универсальных станов.

В СССР первый С. 1100 (цифры — диаметр горизонтальных валков, мм ) установлен в 1937 на заводе «Запорожсталь». В дальнейшем он был реконструирован и его производительность была повышена на 30%. Современные отечественные С. 1150 конструкции Новокраматорского завода, введённые в эксплуатацию в 60-е гг., производительностью до 5 млн. т слябов в год работают на Магнитогорском, Ждановском и Карагандинском металлургических предприятиях. В 60—70-х гг. крупные С. (1200—1370) установлены на металлургических заводах США, ФРГ, Японии и других стран. Однако в связи с интенсивным развитием непрерывного литья стали, при котором себестоимость производства слябов снижается на 8—10%, число С., вводимых в эксплуатацию, заметно уменьшилось.

Лит.: Целиков А. И., Смирнов В. В., Прокатные станы, М., 1958; Королев А. А.. Механическое оборудование прокатных цехов, 2 изд., М., 1965; Целиков А. И., Прокатные станы: настоящее и будущее, М., 1974.

В. А. Жаворонков.

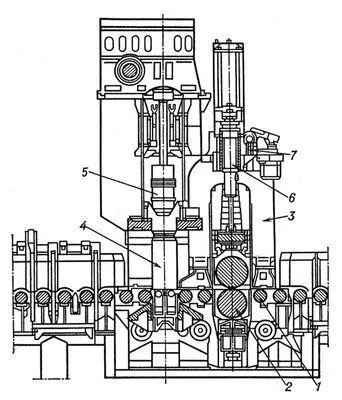

Рабочая клеть универсального слябинга: 1 — станинные ролики; 2 — горизонтальные валки; 3 — станина; 4 — вертикальные валки; 5 — шпиндели; 6 — уравновешивающее устройство; 7 — нажимной механизм.
