В России производство Ш. началось при Петре I. В 1717 в Петербурге была основана шпалерная мануфактура (существовала до 1859), одна из первых работ которой—«Полтавская баталия» по картону Л. Каравака (Эрмитаж, Ленинград). Расцвет деятельности мануфактуры — 2-я половина 18 — начало 19 вв. В рус. Ш. эпохи классицизма ярко выражено декоративное начало, многие из них были органично связаны с архитектурой интерьеров («Диана» и «Сатурн» из т. н. «Гурьевского гарнитура», 1805—06, музеи в Павловске и Гатчине). Основные собрания Ш. в СССР сосредоточены в Эрмитаже (Ленинград), в Русском музее (Ленинград) и в музеях Московского Кремля.

Лит.: Бирюкова Н., Французские шпалеры конца XV — XX века в собрании Эрмитажа. [Каталог], Л., 1974; Коршунова Т., Ясинская И., Русские шпалеры, Л., 1975; Gübel Н., Wandteppiche, Tl 2, Bd 1—2, Lpz.— В., 1928.

Г. А. Ecunoва.

Шпалоподби'вочная маши'на(ШПМ), путевая машина для уплотнения балластного слоя верхнего строения пути. Бывают циклического и непрерывного действия. Циклическая ШПМ на ж.-д. ходу уплотняет (подбивает) балластный слой отдельно под каждой шпалой. Её рабочими органами служат вертикальные подбойки (16 или 32), одновременно колеблющиеся под воздействием эксцентрикового вала, а также попарно сближающиеся и расходящиеся с помощью механизма обжатия ( рис. ). Для вращения эксцентрикового вала и механизма обжатия используют двигатель внутреннего сгорания с механическим или гидравлическим приводом. Колеблющиеся подбойки ШПМ заглубляются в балластный слой под подбиваемой шпалой, сближаются, подавая балласт под неё, затем расходятся, поднимаются и ШПМ переезжает к другой шпале. Продолжительность цикла подбивки 6—8 сек. Их производительность до 700 шпал/ ч . Разработаны также циклическая ШПМ, подбивающие одновременно две шпалы. (Их производительность до 2000 шпал/ ч .) Современные ШПМ оснащаются автоматическими выправочными системами, состоящими из прожектора (или лазера), устанавливаемого на расстоянии до 150 м впереди ШПМ на тележке и посылающего в сторону машины световой луч, и фотоприёмника, соединённого с выправляемым путём. Подъём рельсо-шпальной решётки происходит до тех пор, пока луч не попадёт на фотоприёмник.

Рабочими органами ШПМ непрерывного действия на ж.-д. или гусеничном ходу служат подвешенные на рессорах подбивочные плиты клиновидной формы, внутри которых установлены вибраторы. Уплотнение балластного слоя осуществляется за счёт вибрации и клиновидной формы плит, двигающихся параллельно торцам шпал. На этом же принципе работает выправочно-подбивочно-отделочная машина (ВПО), которая в автоматическом режиме выполняет комплекс работ по выправке пути, уплотнению балластного слоя, планировке и уплотнению откосов. Для установки рельсо-шпальной решётки в необходимом положении ВПО имеет электромагниты и гидроцилиндры для захвата, подъёма и сдвига рельсо-шпальной решётки. Производительность машины ВПО-3000 до 3 км пути в час.

При небольших объёмах работ используются ручные подбивочные механизмы (шпалоподбойки) с пневматическим или электрическим вибратором.

С. А. Соломонов.

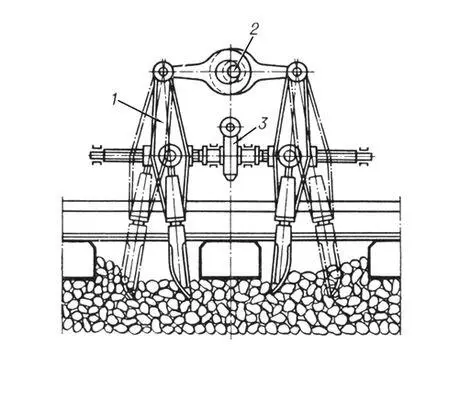

Схема рабочего органа шпалоподбивочной машины: 1 — подбойка: 2 — эксцентриковый вал; 3 — механизм обжатия.

Шпалоре'зный стано'к,деревообрабатывающий станок для изготовления шпал посредством продольной распиловки брёвен. Различают Ш. с. с круглыми и с ленточными пилами. У круглопильных Ш. с. движение подачи может совершать как закрепленное на спец. каретке бревно (тюлька), так и вращающаяся пила (в этом случае распиливаемое бревно, закрепленное в зажимах, остаётся неподвижным). У ленточнопильных Ш. с. движение подачи осуществляет надёжно закрепленная распиливаемая тюлька. Круглопильные Ш. с. бывают одно- и двухпильные (верхняя дополнительная пила устанавливается в одной вертикальной плоскости с нижней основной пилой). На круглопильных Ш. с. применяются пилы толщиной 4—6 мм , диаметром 1—1,6 м ; толщина пилы ленточных Ш. с. около 1,2 мм. Как круглопильные, так и ленточнопильные Ш. с. совершают продольное пиление, при этом короткая режущая кромка зубьев пил осуществляет торцовое резание; образующиеся опилки поступают в отходы. Известны ленточнопильные Ш. с., у которых движение ленточной пилы происходит параллельно волокнам распиливаемого бревна, короткая режущая кромка совершает резание вдоль волокон, а вместо опилок образуется ленточная стружка, пригодная для упаковки или производства фибролита, т. е. являющаяся товарной продукцией.
