Эскала'да(франц. escalade, от итал. scalata, от scala — лестница), штурм крепости при помощи лестниц. Под прикрытием воинов колонны рабочих заваливали крепостной ров и устанавливали подвижные или раздвижные широкие лестницы (высотой до 15—18 м ) , по которым взбирались штурмовые колонны; применялись также веревочные лестницы с крюками. Э. применялась с древности до конца 19 в., особенно при преодолении эскарповых стен (см. Эскарп ) .

Эскала'тор(англ. escalator; первоисточник: лат. scala — лестница), наклонный пластинчатый конвейер с движущимся ступенчатым полотном, служащий для подъема и спуска пассажиров на станциях метро, в общественных зданиях, на уличных переходах и в других местах со значительными пассажиропотоками. Первые конструкции Э. разработаны в конце 19 в. в связи с подготовкой к Парижской всемирной выставке 1900. В СССР Э. впервые были установлены в Московском метрополитене в 1935. Схема Э. показана на рис. 1 . Полотно с двумя бесконечными тяговыми цепями огибает наверху тяговые, а внизу — натяжные звездочки и катится по направляющим путям металлоконструкции. Привод тяговых звездочек состоит из электродвигателя, редукторов с дополнительными зубчатыми или цепными передачами и соединительных муфт. Для безопасности и удобства использования Э. оборудован входными площадками с гребенками, опущенными в продольные пазы настилов ступеней, и движущимися с обеих сторон балюстрады поручнями на высоте 0,9—1 м от ступеней. В качестве поручня используется прорезиненная хлопчатобумажная лента с загнутыми краями. Поручни движутся по направляющим пластинам и отклоняющим блокам. Верхние приводные блоки получают вращение через систему цепных передач от вала тяговых звездочек. Натяжные блоки поручней находятся на наклонной части внутри балюстрады. Перед входными площадками с помощью направляющих путей полотно приобретает горизонтальное положение на длине 0,8—1,2 м, а на наклонной части образует лестницу с углом наклона 30° (для зарубежных Э. до 35°), используемую пассажирами для самостоятельного передвижения при остановке Э. Полотно Э. ( рис. 2 ) состоит из ступеней, имеющих стальной каркас, двух основных и двух вспомогательных пластмассовых или стальных обрезиненных (бесшумных) катков, насаженных на оси, и двух тяговых цепей. Пластмассовые реечные настилы расположены горизонтально для всех участков рабочей (наружной) ветви трассы. Пластинчатые втулочно-роликовые тяговые цепи полотна имеют упоры на наружных пластинах. Эти упоры совместно с ограничивающими шинами трассы исключают складывание и падение полотна при маловероятном обрыве тяговых цепей. Унифицированные отечественные Э. имеют: для зданий — высоту подъема H = 5—7 м, ширину ступеней В = 500—750 мм и скорость u = 0 4—0,5 м/сек; для метро — Н = 10— 65 м, В = 900—1000 м и u = 0,75—1 м/сек. Привод Э. оборудован рабочими и аварийными тормозами. Э. снабжен системой защитных электромеханических устройств, а также средствами автоматического включения и выключения (для зданий). Расчетная производительность Э. для широких ступеней составляет при u = 0,5 м/сек — 8000, а при u = 0,9 м/сек — 11000 пассажиров в 1 ч. Мощность двигателя определяется по сумме сопротивлений от движущихся полотна и поручней по методам, принятым соответственно для пластинчатых и ленточных конвейеров.

Лит.: Спиваковский А. О., Дьячков В. К., Транспортирующие машины, 2 изд., М., 1968; Машины непрерывного транспорта, М., 1969.

Л. Н. Колобов.

Рис. 1. Схема эскалатора: 1 — натяжная звездочка; 2 — входная площадка; 3 — полотно; 4 — тяговая цепь; 5 — натяжной блок; 6 — поручень; 7 — отклоняющий блок; 8 — приводной блок; 9 — привод тяговых звездочек; 10 — тяговая звездочка; 11 — цепная передача; 12 — направляющая пластина; 13 — направляющий путь.

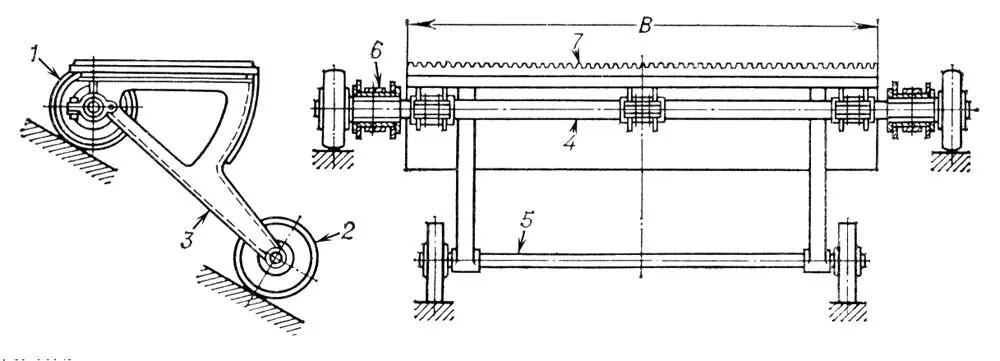

Рис. 2. Полотно эскалатора: 1 — основной каток; 2 — вспомогательный каток; 3 — каркас; 4 и 5 — оси; 6 — тяговая цепь; 7 — настил.

Эскала'ция(англ. escalation), расширение, наращивание (вооружений и т. п.), распространение (конфликта и т. п.), обострение (положения и т. п.).
