/а , которое при известном профиле штриха i позволяет вычислить его ширину а . Если условия 1-е и 2-е выполняются, максимум отражённой от решётки энергии располагается в направлении j = 2 i — y, совпадающем с направлением зеркального отражения от плоскости штриха. Отражательные решётки чаще всего используют в т. н. автоколлимационной схеме, для которой j = y = i . Из условия максимумов для этого случая легко получить длину волны, которой соответствует максимум концентрации энергии: nl max= 2 d sin i . Область длин волн вблизи l maxназывается областью высокой концентрации энергии в данном порядке спектра n . Современные Э. в спектре одного порядка концентрируют до 70—80% энергии падающего излучения. Использование Э. позволяет создавать спектральные приборы, не уступающие по светосиле лучшим приборам с дисперсионными призмами . В СССР изготовляют Э. с числом штрихов от 600 на 1 мм для видимой области до 0 , 3 штриха на 1 мм для далёкой инфракрасной области (длины волн ~500 мкм ). Размеры Э. от 100 х 100 мм (100—300 штрихов на мм ) до 300 х 300 мм для Э. с 12 и менее штрихами на 1 мм .

Лит.: Пейсахсон И. В., Оптика спектральных приборов, Л., 1975; Нагибина И. М., Интерференция и дифракция света, Л., 1974; Калитеевский Н. И., Волновая оптика, М., 1971.

Л. Н. Капорский.

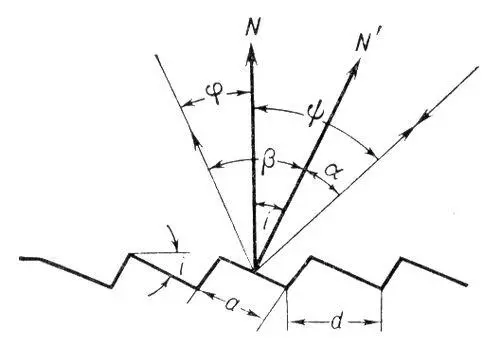

Схематическое изображение участка поверхности эшелетта и хода лучей, падающих на него и дифрагирующих на нём: а — ширина зеркальной грани штриха; d — постоянная эшелетта; N — нормаль к общей поверхности эшелетта; N' — нормаль к зеркальной грани штриха («угол блеска»); y — угол падения лучей на эшелетт; j — угол дифракции; a — угол падения лучей на зеркальную грань штриха; b — угол дифракции от зеркальной грани штриха.

Эше'лле,эшель (от франц. échelle — лестница), отражательная дифракционная решётка , обеспечивающая концентрацию энергии дифрагированного излучения в спектрах высоких порядков (от 5 до 500). См. Порядок интерференции . При относительно небольшом числе штрихов (10—100 штрихов на мм ) для Э. характерны очень высокие дисперсия и разрешающая способность. Э. в качестве диспергирующего элемента по своим параметрам занимает промежуточное положение между Майкельсона эшелоном и эшелеттом . Профиль штриха Э. такой же, как у эшелетта, угол наклона зеркальной грани штриха (угол блеска) достигает 75°. Решётки типа Э. применяют в монохроматорах высокого разрешения и в спектрографах с т. н. скрещенной дисперсией: например, в спектрографе СТЭ-1 установлены призма и Э., плоскости развёртки спектра которых взаимно перпендикулярны.

Эшело'н(франц. échelon), 1) часть боевого (оперативного) построения войск. Боевой порядок части (соединения), оперативное построение войск фронта (армии) могут состоять из одного или нескольких Э., которые располагаются друг за другом (см. Эшелонирование войск ). 2) При перевозках войск по железной дороге, водным транспортом и при перебросках по воздуху Э. — единица перевозок (перебросок) войск: ж.-д. состав, автоколонна, группа самолётов, надводных кораблей. 3) В стратегии Э. — часть вооруженных сил государства, развёртываемая в угрожаемый период, непосредственно с началом войны или в ходе ведения военных действий по мере осуществления мобилизации мероприятий.

Эшело'н Ма'йкельсона,см. Майкельсона эшелон .

Эшелони'рование войск,рассредоточенное расположение войск по глубине эшелонами друг за другом на нужном удалении или уступом вправо, влево, в соответствии с замыслом боя (операции). Э. в. обеспечивает в наступлении — возможность наращивания усилий в нужный момент и в решающем месте путём ввода в бой (сражение) вторых и последующих эшелонов (резервов) и отражения ударов выдвигающихся резервов противника; при передвижениях войск — большую скрытность движения и меньшую уязвимость от ударов ядерного оружия, авиации, а также быстрое развёртывание при вступлении в бой (сражение) с ходу; в обороне — большую её устойчивость, возможность своевременного проведения контратак и контрударов. При применении противником ядерного оружия Э. в. — необходимое условие сохранения их живучести и боеспособности. В современных армиях боевое (оперативное) построение частей, соединений, объединений включает обычно несколько эшелонов и резервы. Количество эшелонов и их состав зависят от вида боевых действий, характера решаемых задач и конкретных условий обстановки. Э. в. (сил) осуществляется в каждом виде вооруженных сил. В авиации предусматривается эшелонирование самолётов и подразделений в воздухе одновременно по глубине и высоте, что обеспечивает большую безопасность полёта и гибкость маневра.
