На рис. 1 изображена упрощённая система для исследования спектров излучения. Заряженная частица пересекает детекторы Д 1, Д 2, Д 3и останавливается в детекторе Д 4. Сигналы с Д 1, Д 2, Д 3через формирователи Ф 1, Ф 2, Ф 3поступают на схему совпадений СС, которая отбирает события, при которых сигналы на её входы приходят одновременно. Одновременность прихода импульсов обеспечивается согласующимися линиями задержки ЛЗ. Схема совпадения вырабатывает сигнал, который «разрешает» преобразование исследуемого импульса от детектора Д 4. Результат преобразования из аналого-цифрового преобразователя АЦП в виде цифрового кода заносится в оперативное запоминающее устройство или ЭВМ. Измеренный амплитудный спектр выводится на экран электроннолучевой трубки ЭЛТ. Эта часть системы, ограниченная пунктиром, представляет собой многоканальный амплитудный анализатор. Скорость счёта на выходе схемы совпадений, фиксируемая счётчиком СЧ, показывает число зарегистрированных событий. Временной отбор сигналов осуществляется схемами совпадений, которые срабатывают от импульсов с определённой длительностью и амплитудой. Схемы совпадения реализуют логическую функцию «И» (логическое умножение), т. е. на её выходе сигнал появляется лишь тогда, когда импульсы на всех входах имеют определённый уровень, называются «единичным». Если на один из входов схемы совпадения подать сигнал с инвертированной полярностью, она превращается в схему антисовпадений. В современных схемах совпадений и антисовпадений используются стандартные интегральные схемы ( рис. 2 ).

Амплитудный отбор осуществляется дискриминаторами, которые выполняются по схеме триггера Шмидта или на туннельных диодах (ТД) и формируют стандартный выходной импульс лишь в случае, если напряжение (или ток) на входе превысит заданный порог. Для амплитудной дискриминации часто используются схемы сравнения (компараторы). Эволюция схем совпадений и амплитудных дискриминаторов типична и для др. приборов Я. э. Вместо блоков, реализующих одну логическую функцию («И», «ИЛИ» и т. д.), разрабатываются универсальные многофункциональные устройства, логическую функцию которых можно задавать извне. Этому способствовало внедрение ЭВМ в Я. э. Вычислительная техника позволила создать автоматизированную аппаратуру с программно регулируемыми параметрами: ЭВМ управляет порогами срабатывания схем, временным разрешением, задержкой сигналов, логикой отбора событий, режимом работы измерительные системы и т. д. Внедряются в практику физического эксперимента также микропроцессоры и специализированные процессоры для распознавания образов, для накопления и предварит, обработки результатов измерений ( рис. 3 ). Накопление экспериментальных данных происходит в ЭВМ с последующей переписью на магнитную ленту. Результаты предварительной обработки выводятся на экран электроннолучевой трубки, что позволяет оператору вмешиваться в ход измерений. ЭВМ управляет различными исполнительными устройствами: моторами, перемещающими детекторы или мишени, реле, коммутаторами сигналов и т. д.

Лит.: Ковальский Е., Ядерная электроника, пер. с англ., М., 1972; Электронные методы ядерной физики, М., 1973; Колпаков И. Ф., Электронная аппаратура на линии с ЭВМ в физическом эксперименте, М., 1974; Современная ядерная электроника, т. 1—2, М., 1974.

Ю. А. Семенов.

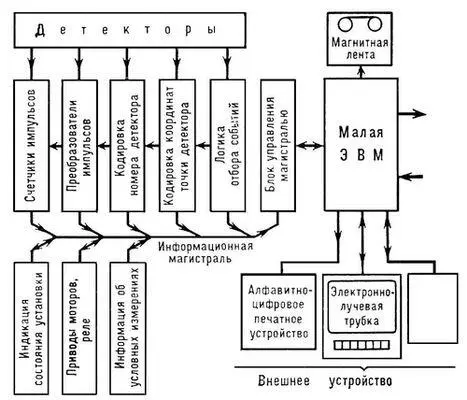

Рис. 3. Система накопления и обработки информации в ядерно-физическом эксперименте.

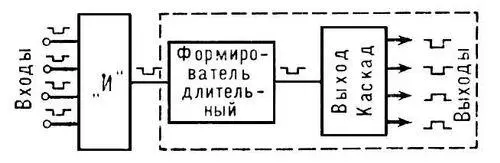

Рис. 2. Схема совпадений.

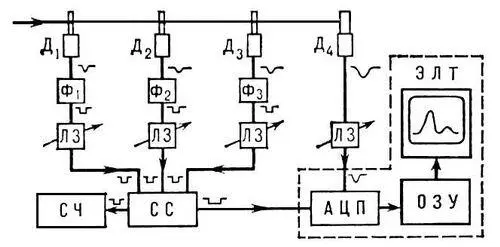

Рис. 1. Схема спектрометра заряженных частиц.

Я'дерная энерге'тика,отрасль энергетики , использующая ядерную энергию (атомную энергию) в целях электрификации и теплофикации; область науки и техники, разрабатывающая и использующая на практике методы и средства преобразования ядерной энергии в тепловую и электрическую. Основу Я. э. составляют атомные электростанции (АЭС). Источником энергии на АЭС служит ядерный реактор , в котором протекает управляемая цепная реакция деления ядер тяжёлых элементов, преимущественно 235U и 239Pu. При делении ядер урана и плутония выделяется тепловая энергия, которая преобразуется затем в электрическую так же, как на обычных тепловых электростанциях . При истощении запасов органического топлива (угля, нефти, газа, торфа) использование ядерного топлива — пока единственно реальный путь надёжного обеспечения человечества необходимой ему энергией. Рост потребления и производства электроэнергии приводит к тому, что в некоторых странах мира уже ощущается нехватка органического топлива и всё большее число развитых стран начинает зависеть от импорта энергоресурсов. Истощение или недостаток топливных энергоресурсов, удорожание их добычи и транспортирования стали одними из причин так называемого «энергетического кризиса» 70-х гг. 20 в. Поэтому в ряде стран ведутся интенсивные работы по освоению новых высокоэффективных методов получения электроэнергии за счёт использования других источников, и в первую очередь ядерной энергии.
