Дарья Нестерова: Новейшая энциклопедия правильного ремонта

Купоросная грунтовка. В эмалированную или деревянную емкость наливают 3 л горячей воды и растворяют в ней медный купорос. Отдельно в 2 л воды растворяют предварительно набухший клей и смешивают его с растворенным в отдельной емкости мылом. В горячий мыльно-клеевой раствор добавляют олифу, а затем, помешивая, вливают раствор медного купороса, насыпают мел и доводят объем смеси до 10 л, доливая воду.

Полученную однородную зеленовато-голубоватую суспензию процеживают через сито и используют в горячем виде (при температуре 50–60 °C).

Мел добавляют в грунтовку для ее смягчения и облегчения ее нанесения на поверхность. Добавлять его следует осторожно, поскольку возможно вспенивание горячего раствора. Что касается олифы, то она улучшает эластичность грунтовки.

Стоит отметить, что нарушать приведенную выше последовательность изготовления грунтовки недопустимо. Например, при добавлении в купорос мыльного раствора без олифы может произойти свертывание смеси.

Грунтовка на основе алюминиевых квасцов. Этот раствор изготовляют аналогично купоросной грунтовке, только вместо медного купороса добавляют алюминиевые квасцы.

Грунтовку необходимо использовать в течение 48 часов. Побелку надо проводить по загрунтованной поверхности не позднее чем через 24 часа после грунтования.

Масляная грунтовка. Для приготовления этой грунтовки необходимо 1–1,5 кг олифы «Оксоль», 0,03—0,05 кг сухого пигмента (охры) или 0,05—1 кг масляной густотертой краски (под цвет побелки).

В олифу добавляют пигмент или масляную краску, перемешивают и процеживают через сито. При использовании натуральной олифы добавляют 0,1–0,3 кг растворителя.

Существует два способа грунтования: ручной и механический. При ручном способе используют макловицу или крупную маховую кисть.

Грунтование производится следующим образом: на поверхность потолка маховыми кистями наносят первый слой, после этого в горизонтальном направлении накладывают последующие.

Сильно загрязненные поверхности грунтуют 2–3 раза, при этом для нанесения первого слоя используют более концентрированный раствор, температура которого должна быть 70–80 °C. Второй слой грунтовки может быть менее концентрированным. Температура раствора – 40–50 °C. Для третьего слоя используют холодный или слегка теплый раствор грунтовки.

Штукатурка обычно используется для усиления тепловых и звукоизоляционных качеств потолка и стен, а также придания помещению декоративного вида.

Оштукатуривание представляет собой нанесение на поверхность стен и потолка раствора (намета).

При затвердевании этот раствор крепко сцепляется с поверхностью и создает на ней гладкую, шероховатую или фигурную фактуру.

Для оштукатуривания потолка необходимы следующие инструменты (рис. 3): лопатка штукатурная, сокол и терка. Также для работы понадобятся шпатель, правило, уголок и отвес.

Штукатурная лопатка представляет собой твердое стальное полотно с ручкой-коленом. Она предназначена для перемешивания и захвата раствора, а также сыпучих материалов.

Сокол – это деревянный щит размером 30 х 40 см с ручкой. Инструмент предназначен для того, чтобы держать небольшую порцию раствора.

Терка – это деревянный щит небольшого размера с ручкой. Инструмент используют при выравнивании и затирке штукатурки.

Шпатель представляет собой небольшую металлическую лопаточку. Применяется для мелких штукатурных работ.

Правило состоит из длинной прямой гладкой рейки. Данный инструмент предназначен для проверки количества штукатурки на больших участках после ремонта.

Уголок и отвес служат для проверки правильности отремонтированных углов.

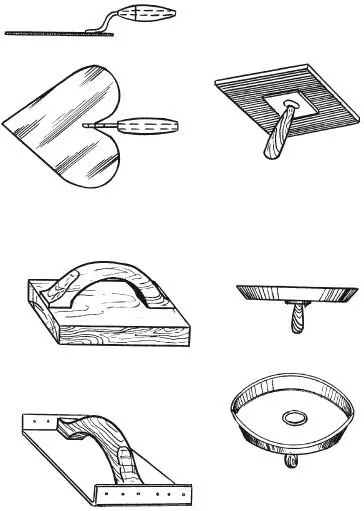

Рис. 3. Инструменты, необходимые для оштукатуривания потолка

Штукатурные растворы готовят из вяжущих материалов и заполнителей. К вяжущим материалам относятся цемент, алебастр (строительный гипс), глина. Заполнители включают в себя песок, шлак, угольную пыль.

Если не добавлять заполнители в вяжущие материалы, раствор не будет прочным и оштукатуренная поверхность покроется трещинами.

Основным вяжущим материалом является гашеная известь. Применение при оштукатуривании негашеной или плохо загашенной извести впоследствии приводит к деформации поверхности потолка.
