Анатолий Кочнев - Гармония архитектуры и акустики

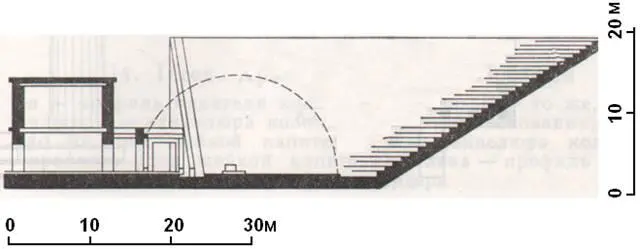

Рисунок 1.7

Театр в Эпидавре. Разрез ( IV век до новой эры)

Перепад между верхней и нижней точкой на разрезе амфитеатра 20 метров (рисунок 1.7) [7], принятый при строительстве, позволил обеспечить требуемый для акустики уклон зрительских мест и, одновременно, ― очень хорошую видимость действия на сцене.

В таком варианте поперечного сечения театрального сооружения снабжение зрителей прямой звуковой энергией от источника на сцене было очень внимательно предусмотрено.

Для усиления звука среди зрительских мест зачастую использовались не только резонирующие объёмы. В театральных постановках у актёров могли быть маски со встроенными резонаторами различного вида, в том числе и рупорного типа. Рупорные резонаторы практически не искажают спектральный состав речи или мелодии, лишь повышая в определённой мере громкость. Рупорные резонаторы не поглощали, а только усиливали звук, потому что источник звука находился внутри такого резонатора – это голос говорящего или поющего актёра.

Актёры приподнимались над сценой на котурнах, чтобы демонстрировать значимость той или иной роли, одновременно улучшая слышимость на местах как прямого, так и отражённого звуков.

Рисунок 1.8

Театр в Оранже (Галлия). 1 век до новой эры

1 – вертикальные рефлекторы (отражатели звука)

Среди встроенных в холм театров, главным фасадом которых является наружная стена сцены, лучше других сохранился театр в Араузо (современный Оранж, Галлия). Этот театр (рисунок 1.8) при диаметре 103 метра вмещал 7 тысяч зрителей [7]. Театр имел весьма развитую систему вертикальных рефлекторов (7 позиций №1 на рисунке 1.8), способствующую усилению звука и формированию структуры первых отражений.

Развитая плоскость фасада площадью 30х103 метра выглядит весьма внушительно. По верху эта стена имеет два ряда отверстий (рисунок 1.9) для кронштейнов – опор стоек велария (тента для защиты зрителей и актёров от непогоды).

Веларий также мог быть весьма интересным и своеобразным рефлектором при достаточно большом весе единицы его площади.

Ярким примером театра с пространственно развитой сценой и амфитеатром является сохранившийся до наших дней театр в Пальмире (Сирия) [14]. Строители этого театра возвели его на ровной поверхности, не используя рельеф местности, так как местность пустынна. Театр не был традиционно «встроен» в холм, как, например, театр в Араузо или в Оранже (Галлия). Не только стены на сцене театра, но и трибуны (и основание этих трибун) здесь были возведены из естественного камня.

Представляем ещё один театр в Галлии (II век новой эры), в Аспенде (рисунки 1.10 и 1.11).

Для II века новой эры характерно то, что мы наблюдаем наличие в театре уже почти всех видов известных в наше время рефлекторов и рассеивателей, которые применяются в современных: концертных залах, оперных театрах и других зрелищных сооружениях.

Рисунок 1.9

Театр в Оранже (Галлия). 1 век до новой эры

2 – стойки вилария – своеобразного тента для защиты зрителей и актёров от непогоды

Так же, как в Афинском театре VI века до новой эры (план на рисунке 1.4) в театре Аспенда II века новой эры (план на рисунке 1.11) количество лучевых лестниц во втором ярусе в два раза больше, чем в первом ярусе.

Двухкратное (с 10 до 20) возрастание количества лучевых длинных волноводов приводит к возрастанию в два раза излучаемой волноводами энергии, т.е. – к возрастанию уровней звуковой энергии на 3 децибела Это весьма положительно сказывается на восприятии зрителями звучания спектакля.

Рисунок 1.10 [7]

Аспенд. Театр. Сцена

1 – зрительские места, 2 – сцена, 3 – вертикальный рефлектор, 4 – горизонтальный или наклонный рефлектор, 5 – центры плоскостей рефлектора-«задника» (вся стена за сценой), 6 – часть развитой системы рассеивателей

В театре Аспенда регулирование наклона горизонтального рефлектора (позиция 4 на рисунке 1.10) не могло быть осуществлено. Этот рефлектор мог быть либо только наклонный, без изменения угла поворота, либо – нет из-за отсутствия реальных возможностей выбора и применения соответствующих конструкций.
