В выхлопную трубу вылетает до 40 % энергии сгорающего в двигателе топлива. Если использовать эту энергию, заставив раскаленные выхлопные газы вращать турбину, а на ось этой турбины поставить компрессор, нагнетающий избыточный воздух в цилиндры мотора, то все параметры двигателя заметно улучшатся. В начале 40-х годов решить эту задачу практически – не в штучных экспериментальных образцах, а в серийном производстве – не удалось никому, кроме американцев. Т. е. «приводные» центробежные нагнетатели стояли на всех без исключения авиамоторах рассматриваемого периода, но для вращения компрессора приходилось отбирать мощность с вала двигателя. Другими словами – увеличение высотности покупалось за счет снижения полезной мощности на винте, в полном соответствии с принципом «вытянул хвост-голова увязла». Стоит отметить, что американский Госдепартамент по достоинству оценил уникальное достижение своих инженеров и запретил продавать самолеты с турбокомпрессорной установкой даже ближайшим союзникам!

Еще одной проблемой, связанной с двигательной установкой боевого самолета, был выбор между использованием моторов «жидкостного» или «воздушного» охлаждения.

Кавычки стоят совсем не случайно. Любой авиамотор, в том числе и так называемый двигатель «жидкостного охлаждения», охлаждается воздухом. Больше некуда сбросить образующееся при работе мотора тепло, кроме как в окружающую атмосферу. Вот только сброс этот организован по-разному. В двигателе «воздушного охлаждения» тепло непосредственно уносится набегающим потоком воздуха с ребристой поверхности головок цилиндров, при этом для большей эффективности обдува цилиндры располагаются поперек потока, а сам мотор собран в виде многолучевой «звезды». В двигателе так называемого «жидкостного охлаждения» цилиндры расположены в ряд, один за другим вдоль потока; тепло первоначально «снимается» омывающей блок цилиндров охлаждающей жидкостью, которая затем прокачивается насосом через обдуваемый воздухом радиатор.

Авиация начиналась с использования моторов «воздушного охлаждения» – простых, легких и надежных (нет радиатора, нет трубопроводов, нет насоса прокачки жидкости, которые могут сломаться или дать течь). Затем, в погоне за все большей и большей скоростью, конструкторы всего мира обратились к двигателю «жидкостного охлаждения». В самом деле, вытянутый в длину рядный двигатель входит в воздух «как нож в масло», в то время как радиальная «звезда» воздушного охлаждения превращает фюзеляж самолета в тупоносое бревно. Казалось бы, преимущества мотора «жидкостного охлаждения» для снижения аэродинамического сопротивления очевидны и бесспорны: девять цилиндров радиальной «звезды» имеют гораздо большую площадь поперечника, нежели те же девять цилиндров, но выстроенные в ряд вдоль потока. Увлечение двигателем «жидкостного охлаждения» стало повальным, а характерный «остроносый» фюзеляж – обязательной приметой скоростного истребителя нового поколения.

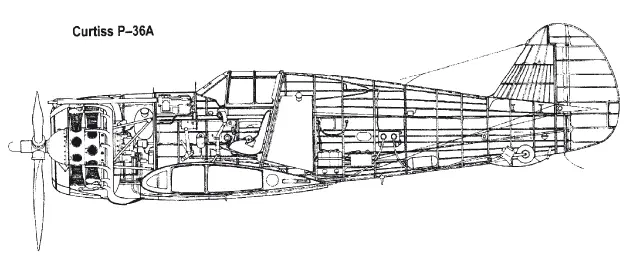

Американский истребитель «Хоук» Р-36 с двухрядным двигателем

Скоро, однако же, конструкторам пришлось убедиться в том, что в погоне за модой они многое упустили из виду. Во-первых, 9—12 цилиндров в один ряд не выстроишь. Мощные двигатели «жидкостного охлаждения» стали двухрядными, с расположением двух блоков цилиндров в виде латинской буквы «V». Кроме того, в поршневом двигателе есть немало других агрегатов, которые навешиваются на блок цилиндров и увеличивают площадь поперечного сечения. С другой стороны, разработчики двигателей «воздушного охлаждения» научились делать мотор в виде двух «звезд», расположенных одна задругой, и при этом обеспечивать достаточный обдув головок второго ряда цилиндров.

В результате цилиндров стало больше («двойные звезды» делали 14– или даже 18-цилиндровыми), но при этом сами цилиндры стали короче, а общий диаметр двигателя – меньше. Так, например, радиальный двигатель воздушного охлаждения АШ-82 при рабочем объеме 41,2 литра имел диаметр 1,26 метра, а рядный двигатель жидкостного охлаждения AM-35 с объемом 46,6 литров имел ширину 0,876 м и высоту 1,09 м. Чуда, как видим, не произошло, площадь поперечника радиального двигателя все равно оказалась больше площади поперечного сечения V-образного двигателя «жидкостного охлаждения», но эта разница была отнюдь не девятикратной.
