Если же говорить серьезно, то выбор материала является вторичным по отношению к выбору конструктивно-силовой схемы. Это очень интересная тема, но объяснить ее «на пальцах», без формул и чертежей, достаточно сложно. Для некоторого представления приведем два примера: байдарка и яйцо. Байдарка представляет собой каркас из легких дюралевых трубок, на который надевается тканевая обшивка. Обшивка отделяет воду от туриста, прочность же конструкции обеспечивается каркасом. Ткань можно и вовсе снять – каркас от этого не станет менее прочным; на нем можно будет сидеть или использовать его в качестве мостика через ручей. По науке это называется «пространственная ферма с неработающей обшивкой».

В яйце нет никакого каркаса. Прочность – причем весьма высокую – обеспечивает одна только скорлупа. Главным условием сохранения прочности является устойчивость (неизменность формы) оболочки. Пока внутри скорлупы есть содержимое («подкрепленная тонкостенная оболочка») сломать яйцо в кулаке сможет только очень сильный человек. Пустую скорлупу («неподкрепленная оболочка») сломает даже ребенок.

«Москито»

Яйцо и байдарка – два диаметрально противоположных полюса; реальные конструктивно-силовые схемы фюзеляжа и крыла самолета могли быть и ферменными (каркас из тонких труб, обтянутых полотном), и оболочечными (толстая «работающая» обшивка с небольшим числом подкрепляющих шпангоутов), и смешанными (относительно тонкая обшивка с большим числом продольных лонжеронов/стрингеров и поперечных шпангоутов). Выбор конструктивно-силовой схемы предопределяет и оптимальный набор материалов. Жесткую ферму удобнее всего сварить из стальных труб и обтянуть полотном. Работающую оболочку с минимальным числом подкрепляющих элементов лучше выклеить из древесного шпона (тонкая дюралевая, тем паче – стальная, оболочка равного веса окажется настолько тонкой, что произойдет местная потеря устойчивости). Смешанная конструкция крыла предполагает использование высокопрочных стальных продольных элементов (полки лонжеронов) в сочетании с подкрепленной нервюрами относительно тонкой дюралевой оболочкой.

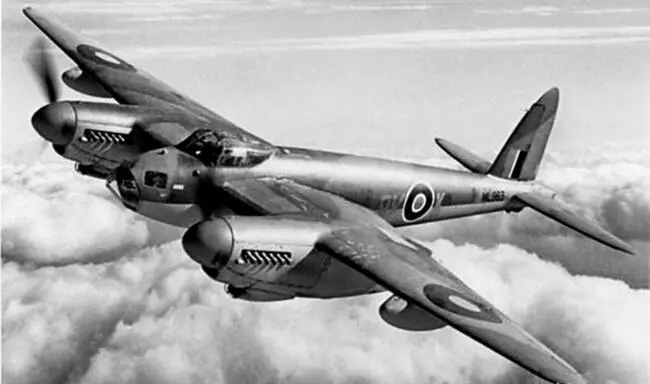

Есть и множество других, порой – весьма неожиданных, конструктивных схем. Известным каждому специалисту примером такой необычной схемы является конструкция английского (строго говоря, делали его в Канаде) бомбардировщика «Москито». Самый скоростной бомбардировщик Второй мировой войны (максимальная скорость 670 км/час на высоте 8,5 км) был цельнодеревянным. Фюзеляж этого изумительно красивого двухмоторного самолета по своей конструктивно-силовой схеме максимально приближался к яйцу, только «скорлупа» его была не простая, а трехслойная: между двумя слоями тонкой фанеры был вклеен толстый слой бальзы. Бальза – это что-то вроде пробки, только прочнее и легче. В конечном итоге цельнодеревянный самолет отличился самым низким уровнем потерь в Королевских ВВС – в 26 255 боевых самолетовылетах от огня немецких зениток и истребителей было безвозвратно потеряно всего 196 самолетов, т. е. вероятность благополучного возвращения на родной аэродром составляла для экипажа «Москито» 99,25 %. Остается только добавить, что такая фантастическая живучесть была достигнута на самолете, лишенном всякого оборонительного вооружения!

Ярким, ослепительно ярким и оглушительно громким примером использования дерева в конструкции боевого самолета стал немецкий ракетный истребитель «Мессершмитт» «Ме-163». Эта чудо-машина благодаря использованию ракетного двигателя с тягой 1700 кгс обладала совершенно феноменальной скоростью (955 км/час) и скороподъемностью (80 м/сек). При этом крыло и вертикальное оперение (горизонтального не было вовсе) самого быстрого истребителя Второй мировой войны были цельнодеревянными…

И тем не менее в конце 40-х годов дерево навсегда ушло из конструкции боевых самолетов.

Но вовсе не потому, что дюралевые самолеты горели менее ярким пламенем. Можно назвать три основные причины этого явления. Первая – технологическая. Работать с деревом невероятно сложно. Стальной рельс можно изготовить литьем, прокаткой, ковкой. Дюралевый профиль такого сечения (по науке он называется «двутавр») получают прокаткой или прессованием. Достаточно один раз отладить технологию и изготовить соответствующую оснастку – и профиль можно «гнать» миллионами метров. А как сделать деревянный двутавр? Вырезать из бруса, отправив при этом 90 % дерева в стружку? Собрать из трех частей? Как и чем их соединить? Склейка занимает много времени и не слишком надежна; сборка на шурупах крайне трудоемка; шуруп является концентратором напряжений и приводит к растрескиванию дерева…
