Фото 13. Неполная разборка. Подать назад защелку магазинной коробки (1)

Фото 14. Открыть крышку магазинной коробки. В таком положении деталей можно извлечь нерасстрелянные патроны

Фото 15. Неполная разборка. Подаватель 1 и крышку магазинной коробки 2 прижать друг к другу, подающий узел извлечь в направлении стрелки 3

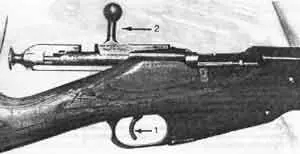

Фото 16. Неполная разборка. Извлечение затвора. При нажатом спуске 1 открытый затвор извлечь по направлению стрелки 2. В ствольной коробке видна лопасть-пластина отсечки-отражателя

Фото 17. Разборка затвора. Удерживая курок 1, повернуть по часовой стрелке стебель затвора 2. В таком положении курок спущен. Подать вперед боевую личинку 3

Фото 18. Разборка затвора. Боевую личинку 3 повернуть против часовой стрелки и отделить вперед от соединительной планки 4

Фото 19. Разборка затвора. Вилкой соединительной планки 4 вывинтить ударник 5, придерживая курок. Внимание: сильная боевая пружина может "выбить" детали в разные стороны по окончании раскрутки

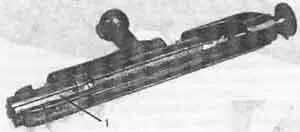

Фото 20. Разобранный затвор. Внимание: для обеспечения сборки затвора при навинчивании курка на ударник боек с силой упирается во что угодно до полного выхода резьбовой части ударника 5 из торцевой части стебля затвора. 6 - червячная геометрия взведения курка

Фото 21. Полная разборка. Отверткой вывинтить большой соединительный винт 1

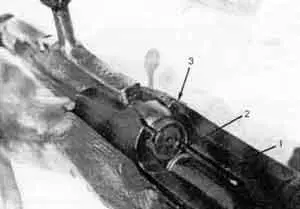

Фото 22. Полная разборка. Вывинтить малый соединительный винт 1, затем извлечь магазинную коробку 2 по направлению стрелки 3

Фото 23. Полная разборка:

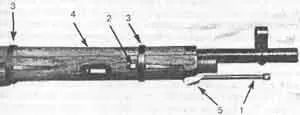

- вывинтить и вынуть шомпол 1;

- "утопить" стопор ложевого кольца 2;

- снять по направлению к мушке малое и большое ложевые кольца 3;

- снять вверх ствольную накладку 4, после чего отделить ствол от ложа

Фото 24. Полная разборка:

- вывинтить винт 1;

- приподнять пружину отсечки-отражателя 2;

- в направлении стрелки 3 вытолкнуть из паза пружину отсечки-держателя;

- извлечь наружу лопасть-пластину отсечки-отражателя 4;
