Алексей Потапов - Искусство снайпера

Фото 49. Разборка винтовки:

замыкатель 1 прижать к газовой трубке 2 до упора

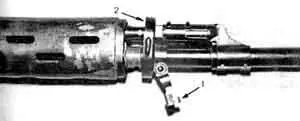

Фото 50. Разборка винтовки:

- повернуть замыкатель 1 по часовой стрелке; ~ сдвинуть вперед верхнее упорное кольцо 2

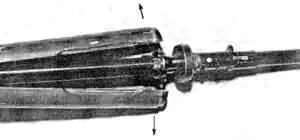

Фото 51. Разборка винтовки:

развести в стороны ствольные накладки

Фото 52. Разборка винтовки:

толкатель 1 отвести назад, вывести из гнезда поршня

Фото 53. Разборка винтовки:

- толкатель 1 подать вверх и отделить;

- извлечь "к затвору" газовый поршень 2

Фото 54. Разборка винтовки:

- нажать на защелку газовой трубки 1;

- ключом пенала захватить и вывинтить газовую трубку 2

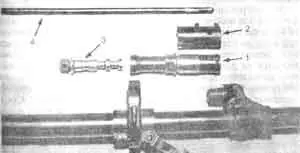

Фото 55. Детали разобранного газоотводного узла

1 - газовая трубка;

2 - газовый регулятор;

3 - газовый поршень;

4 - толкатель

Фото 56. Механизм СВД в разобранном виде

Из винтовки СВД огонь можно вести только одиночными выстрелами. Носимый боезапас составляет 50 патронов (5 магазинов). В пределах этого количества патронов винтовка не перегревается и не меняет стабильности боя даже при интенсивной стрельбе.

В конструкции СВД предусмотрен газовый регулятор (2 на фото 55). Он необходим для корректирования траектории полета пули по высоте в зимнее и летнее время. Летом положение газового регулятора открытое (7 на фото 57). Зимой, при низких температурах, когда часть энергии порохового заряда расходуется на дополнительный нагрев ствола, положение газового регулятора закрытое (2 на фото 58). В летнем положении (№ 1) открыто боковое отверстие в газовой трубке, и поэтому давление пороховых газов в стволе несколько падает. Соответственно, понижается траектория полета пули. Если летом поставить газовый регулятор в зимнее, закрытое, положение (№ 2), то боковое отверстие в газовой трубке перекрывается, давление в стволе повышается и, соответственно, траектория полета пули повышается. При температуре 25°С превышение траектории полета пули на дистанции 100 м с закрытым регулятором будет на 4 см выше, чем при открытом; при температуре 30°С - на 5 см выше. Зимой при минус 20°С при открытом газовом регуляторе на той же дистанции стрельбы траектория пули будет на 7-8 см ниже, чем при закрытом (зимнем) положении регулятора. Газовый регулятор закрыт и тогда, когда из-за чрезмерного загрязнения газоотводного узла в боевых условиях, при невозможности разобрать и вычистить оружие, автоматика винтовки начинает отказывать. При таком отказе затвор открывается назад вручную, а вперед он доходит усилием возвратной пружины. Установка газового регулятора представлена на фото 59.

Собственно, из винтовки СВД можно стрелять и при отсутствии газового поршня и толкателя, перезаряжая оружие вручную. Средняя точка попадания при этом на дистанции 100 м понизится зимой на 4-5 см, но кучность боя заметно возрастет из-за отсутствия влияния взаимовибрации подвижных частей.

Особенность винтовки СВД - возможность быстрого снятия и быстрой постановки на посадочное крепежное место ("ласточкин хвост") оптического прицела без ухудшения качества боя и меткости стрельбы. Кроме того, для стрельбы в темноте на это посадочное место крепятся ночные прицелы НСП, НСПУ и НСПУ-3.

Фото 57. Газовый регулятор в нормальном открытом (летнем) положении N 1

Фото 58. Газовый регулятор в закрытом (зимнем) положении N 2
