Практически одновременно с работой над перехватчиком ХF-91 «Тандерсептор» Картвели начал прорабатывать стреловидный ударный самолёт в качестве модернизации серийного истребителя с прямым крылом. Военные выдали контракт на его разработку и постройку опытных машин. Но фактически оказалось, что это будет совершенно новый самолёт со своими многочисленными проблемами, работа над которым затянется на многие годы.

Аэродинамическая схема, на которой остановился Картвели, была классической. Среднеплан с крылом малого сужения и стреловидностью 40 градусов по четверти хорд. Небольшой отрицательный угол поперечного V. Предкрылки, обслуживающие зону элеронов. Главная забота Картвели – снизить волновое сопротивление машины.

Но ударный многоцелевой истребитель должен нести бомбовую нагрузку и подвесные баки. Картвели решает установить по два пилона на нижней поверхности каждого крыла. Один точно в корне крыла, другому остаётся место перед элероном. Ведь надо убрать ногу шасси, хотя он, как всегда, использует кинематическую схему с подтягом.

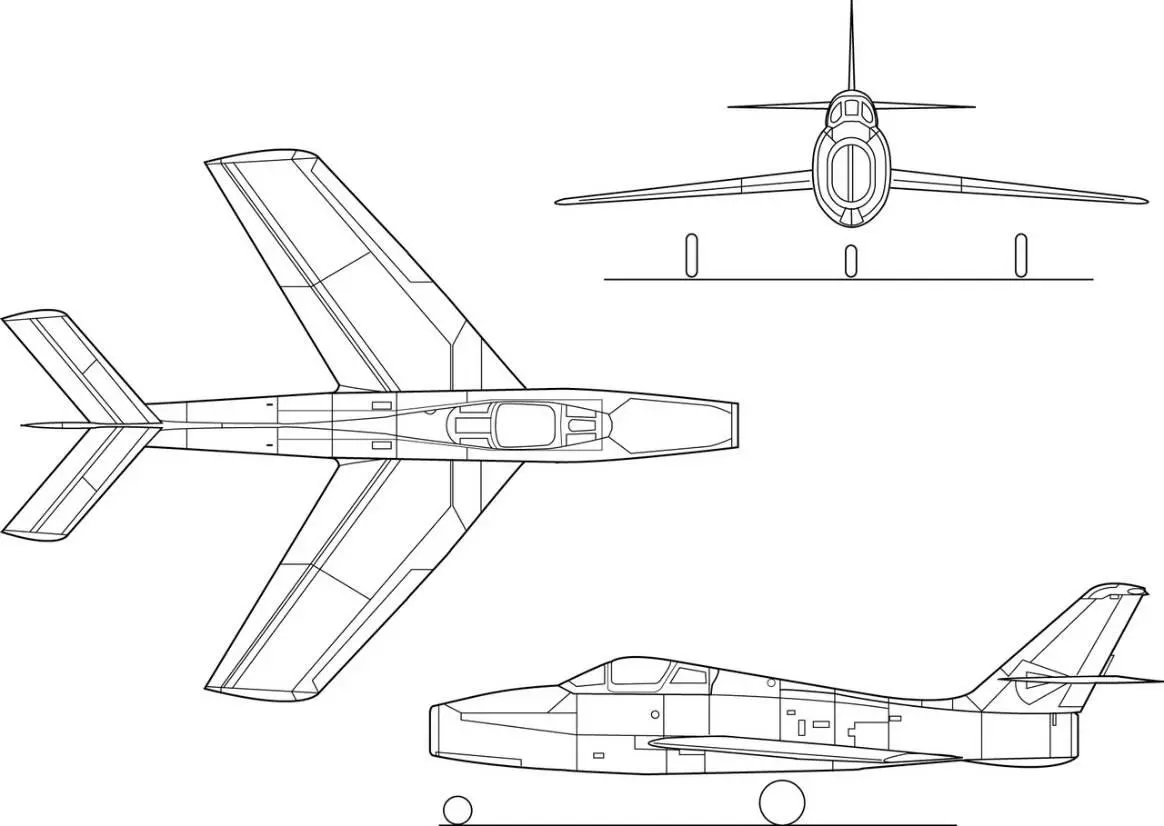

Общий вид истребителя-бомбардировщика F-84F

Первый опытный с серийным ТРД и тягой всего 2360 кг взлетел 3 июня 1950 г. Для второго купили в Англии двигатель «Сапфир» с большей тягой. Он будет выпускаться в США по лицензии компанией «Райт» под индексом J65. Второй ХF-84F с «Сапфиром» начал лётные испытания в феврале 1951 года. На третьем опытном Картвели решил попробовать боковые воздухозаборники в корне крыла. Но оказалось, что они съедают тягу двигателя. Их оставили для модификации разведчика, для которого было важно освободить носовую часть фюзеляжа для размещения фотоаппаратов.

Через год все три опытные стреловидные машины летали на больших околозвуковых скоростях. И тут появились проблемы с управлением и неустойчивой работой двигателя. Картвели переделывает оперение, и самолёт стал послушным. Но он по-прежнему трудно выходит из штопора.

Несмотря на сложности явлений околозвукового обтекания самолёта со стреловидным крылом и оперением на скорости 1100 км/ч, когда возникают местные скачки уплотнения, Картвели удалось решить все проблемы. Но это потребовало гораздо больше времени, чем он ожидал. Только через пять лет после начала лётных испытаний истребитель F-84F «Тандерстрик» можно было предложить союзникам США по НАТО. От серии к серии он становился всё более надёжным, и его боевая мощь усиливалась.

«Тандерстрик» стал первым истребителем Картвели, которому доверили нести тактическую атомную бомбу весом около тонны. Четыре пилона под стреловидным крылом позволяли комбинировать бомбовую нагрузку и подвесные баки для увеличения дальности.

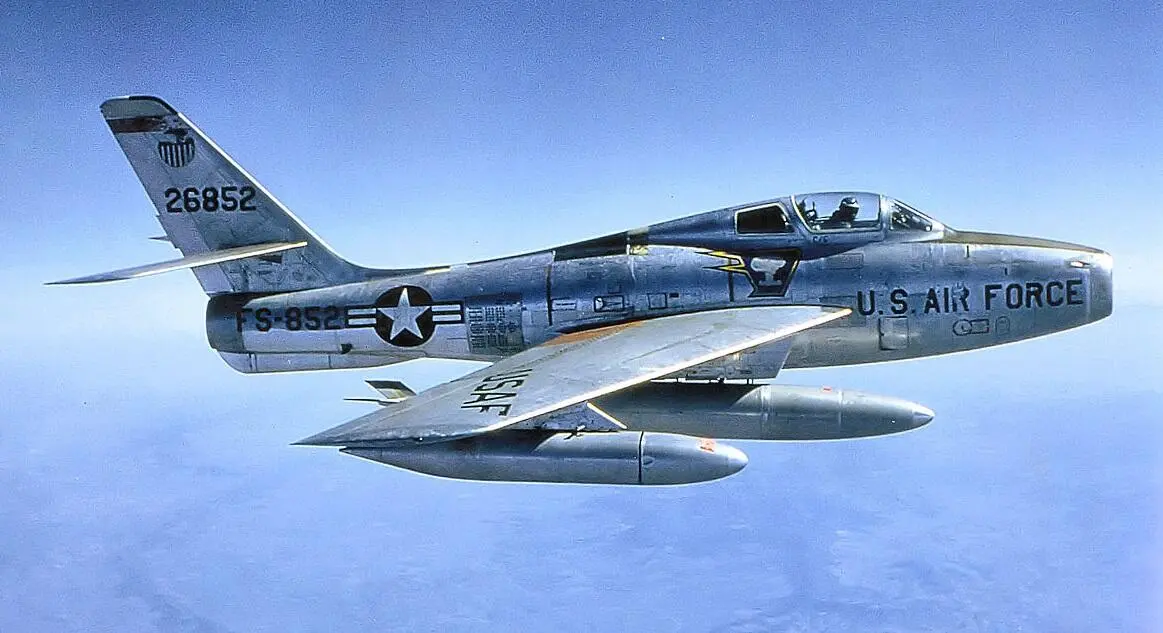

Стреловидный F-84F 50-ой серии в дальнем полёте

Проблема помпажа двигателя на переходных режимах полёта была сразу решена правильным выбором геометрии перепускных створок воздушных каналов по бокам фюзеляжа под кабиной пилота. Стреловидный F-84F разительно отличался от его старшего брата с прямым крылом: откидная часть фонаря кабины рычажной системой легко поднималась вверх и назад, предкрылки обеспечивали эффективную работу элеронов, а автопилот облегчал работу лётчика.

Стреловидный истребитель Картвели оказался настолько хорош, что к его производству подключили ещё один авиационный завод компании «Дженерал моторс» в Канзас Сити, который к середине 1957 года выпустил 600 машин.

Проектируя вариант стреловидного разведчика, Картвели был поставлен в жёсткие ограничения по размещению шести фотокамер с плоскими стеклянными окнами в носовой части фюзеляжа истребителя. Он вынужденно пошёл на боковые воздухозаборники в корне крыла, хотя, отработав эту схему, с успехом применит её на сверхзвуковом истребителе.

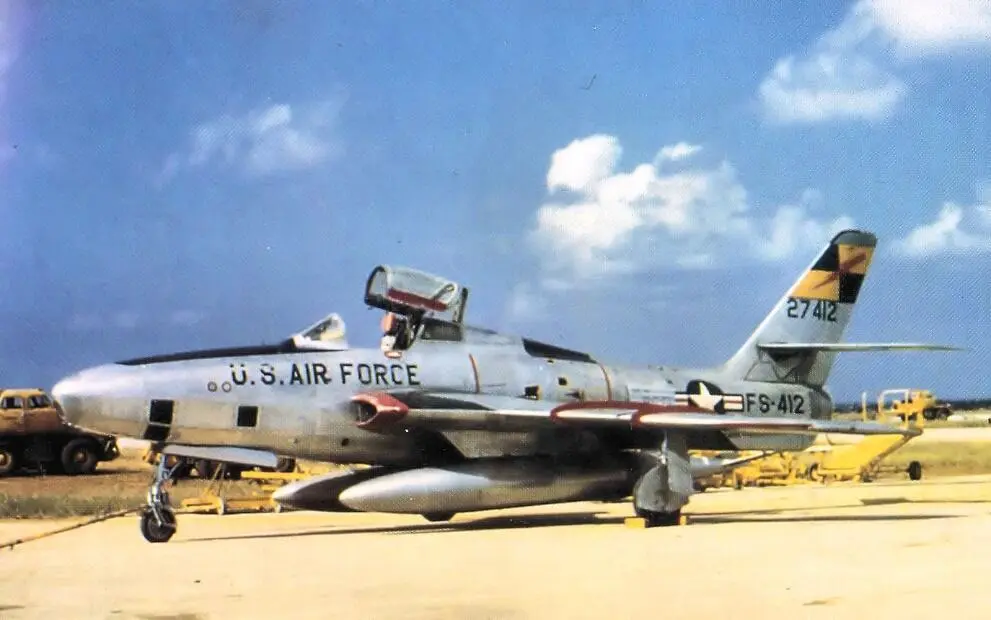

Стреловидный разведчик RF-84F «Тандерфлеш»

Удлинённый наплыв крыла для воздухозаборника инициирует более толстый пограничный слой, который в зоне элерона уже становится критическим. Поэтому на каждом крыле разведчика появились две аэродинамические перегородки. Пограничный слой носовой части фюзеляжа на входе в воздухозаборник сливается. В наружном обводе каждого воздухозаборника установили по два пулемёта. В 1957 году был выпущен последний, 715-ый «Тандерфлеш». Из них 327 были проданы в страны НАТО.
