Готика родилась во Франции как естественное продолжение развития крестового свода в романских храмах. Именно во Франции произошел качественный скачок в конструкции перекрытий нефов. От плоских потолков, которые определялись стропильными конструкциями скатных крыш, перешли к применению крестового свода. Новая конструкция давала возможность разгрузить стену и перенести часть веса и распорных усилий от сводов на устои и контрфорсы (Рис. 5.1). И здесь же во Франции продолжается развитие сводчатой конструкции с применением в ней нервюр в качестве каркаса, который концентрирует в себе все усилия, давая возможность сделать свод более тонким (Рис. 5.2). Наряду с нервюрами арка меняет свою форму, превращаясь в стрельчатую. Подобное изменение очертаний арки преследует все ту же цель – уменьшить распорные усилия, поскольку, чем выше стрела подъема арки, тем меньшие усилия возникают в ее нижней трети. И если применение нервюр уже встречается на закате романской архитектуры наряду со сводами ребрами, являясь первым признаком зарождающегося нового стиля, то применение стрельчатой арки говорит о полной смене стилей и приходе на арену истории нового готического стиля. Уменьшение распора в стрельчатых конструкциях объясняется тем, что результирующая горизонтальных и вертикальных усилий по правилу параллелограмма значительно отклоняется в среднюю треть конструкции. Это говорит о снижении распорных горизонтальных усилий, что, в свою очередь, дает возможность освободить стену от ее первоначального предназначения, которое она имела в романских базиликах в качестве основного элемента для погашения распора. Теперь усилия распора передаются на устои и через аркбутаны (боковые скелетообразные арки) на контрфорсы. В новой конструкции контрфорсы являются основными элементами, на которые передается весь распор сводов (Рис. 5.3). С применением новой конструкции появилась возможность вообще освободиться от стены. Этот процесс освобождения пространства от жестко ограничивающей стены с перенесением всей нагрузки на устои и контрфорсы будет происходить постепенно. Начавшись во Франции (Рис. 5.4), он придет к апогею в Англии, Дании, Бельгии (XV–XVI вв) (Рис. 5.5), где стена, как несущий элемент пропадет вовсе.

Таким образом, можно сказать, что романский стиль отличался тем, что искал опору для перекрытий только в стене. В новую эпоху, эпоху готики, представления поменялись, и стена становится лишней, ее стараются полностью уничтожить и перенести ее несущую функцию на столбы и аркбутаны с контрфорсами.

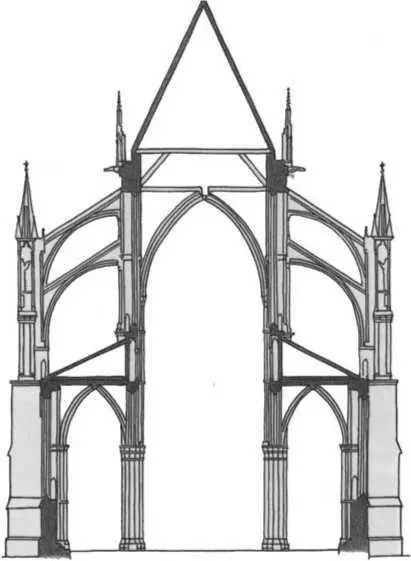

5.1 Разрез готического собора в Реймсе

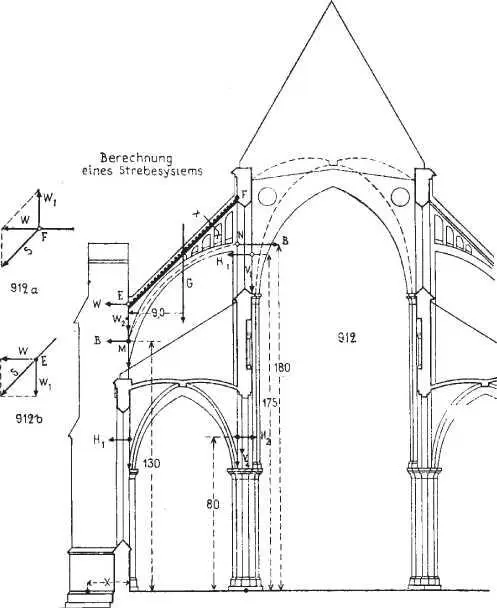

5.3 Усилия в элементах конструкций характерного поперечного сечения готического собора

Рассмотрение собора в Нуайоне во Франции (начало строительных работ – середина XII в) дает возможность проследить начальные этапы развития готической архитектуры. (Рис. 5.6). Оставаясь базиликой, собор тем не менее уже изменился. Незыблемость романской стены в нем отсутствует (Рис. 5.7). Множество окон в наружных стенах, пропускающих свет внутрь, и, особенно, большие высокие окна вверху среднего нефа, а также появившаяся галерея над боковым нефом (Рис. 5.8.), довольно изящная, по сравнению с романской, аркада бокового нефа, – все говорит о полном разложении стены, о потере ее естественного предназначения. Горизонтальные элементы романского храма, имеющие своей целью привести взгляд к алтарю, еще имеют место в новом порядке. Однако устой с его вертикальностью начинает превалировать в этом бывшем царстве горизонтальных деталей, устремленных к абсиде. Вертикальная устремленность устоев станет характерной чертой нового стиля. Главную роль в этом процессе сыграют нервюры. Их применение в крестовом своде после сводов ребрами в качестве каркаса конструкции является первым самым ярким признаком нарождающегося готического стиля в ранних французских базиликах.

Стрельчатая арка занимает главенствующее положение, как в интерьере, так и снаружи постройки. Меняется отношение к расположению входа в здание. Если в романском храме он находится на длинной боковой стене, то теперь, в готическом, его невозможно расположить сбоку, т. к. мешают контрфорсы, выстроившиеся вдоль боковых стен собора. Вход находит свое место на торцовой стене здания. Боковая стена, потеряв главенствующее значение, передает его узкой торцевой стене. Вход обрамлен двумя значимыми башнями, которые тесно с ним связаны, так же как и со всем зданием (Рис. 5.9). Стремление башен вверх сдерживается, тем не менее, мощными горизонтальными карнизами и скульптурным фризом. Это не позволяет потерять ощущение стенной плоскости. Допускается лишь некоторое ее облегчение окнами или верхним аркатурным прозрачным фризом. Этой же цели следует размещение в центре фасада окна-розы с витражным остеклением.
